Honda FJ 500 DER FJ500DER2 [13/70] Расположение предупреждающих табличек
![Honda FJ 500 DER FJ500DER2 [13/70] Расположение предупреждающих табличек](/views2/1642050/page13/bgd.png)
9

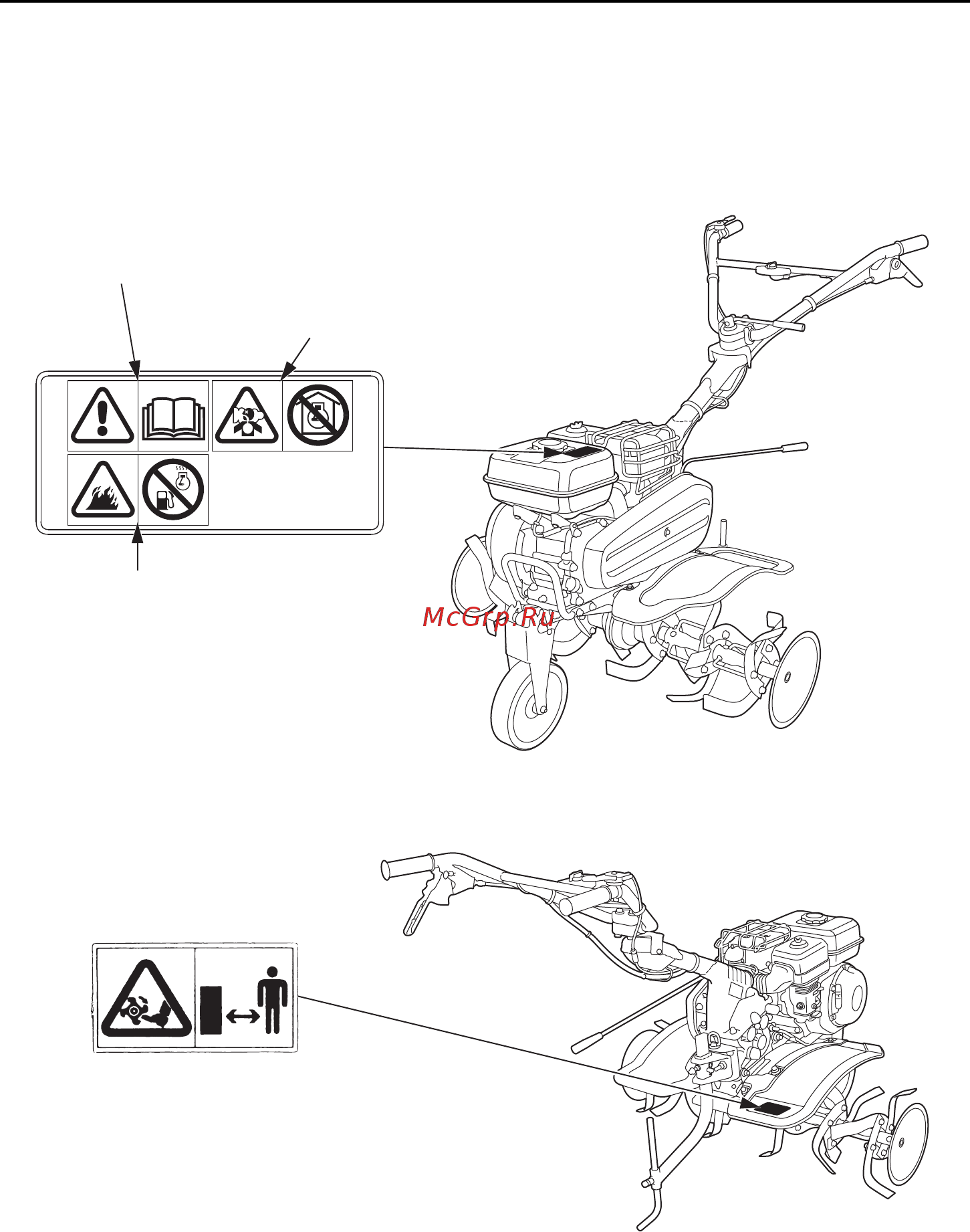

2. РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК
Надписи на данных табличках предупреждают о риске серьезного травмирования. Внимательно
прочтите текст на табличках и наклейках, а также замечания и предупреждения, которые приведе-
ны в данном руководстве.
Если предупреждающая наклейка отклеивается или текст на ней становится трудночитаем, обрати-
тесь к официальному дилеру компании Honda для ее замены.
ОБРАТИТЕСЬ
К РУКОВОДСТВУ
ПО ЭКСПЛУАТАЦИИ
ОСТОРОЖНО,
ОТРАБОТАВШИЕ ГАЗЫ
ПРЕДУПРЕЖДЕНИЕ
О ПОЖАРООПАСНОСТИ
БЕНЗИНА
ОСТОРОЖНО, ФРЕЗЫ
С НОЖАМИ
