57

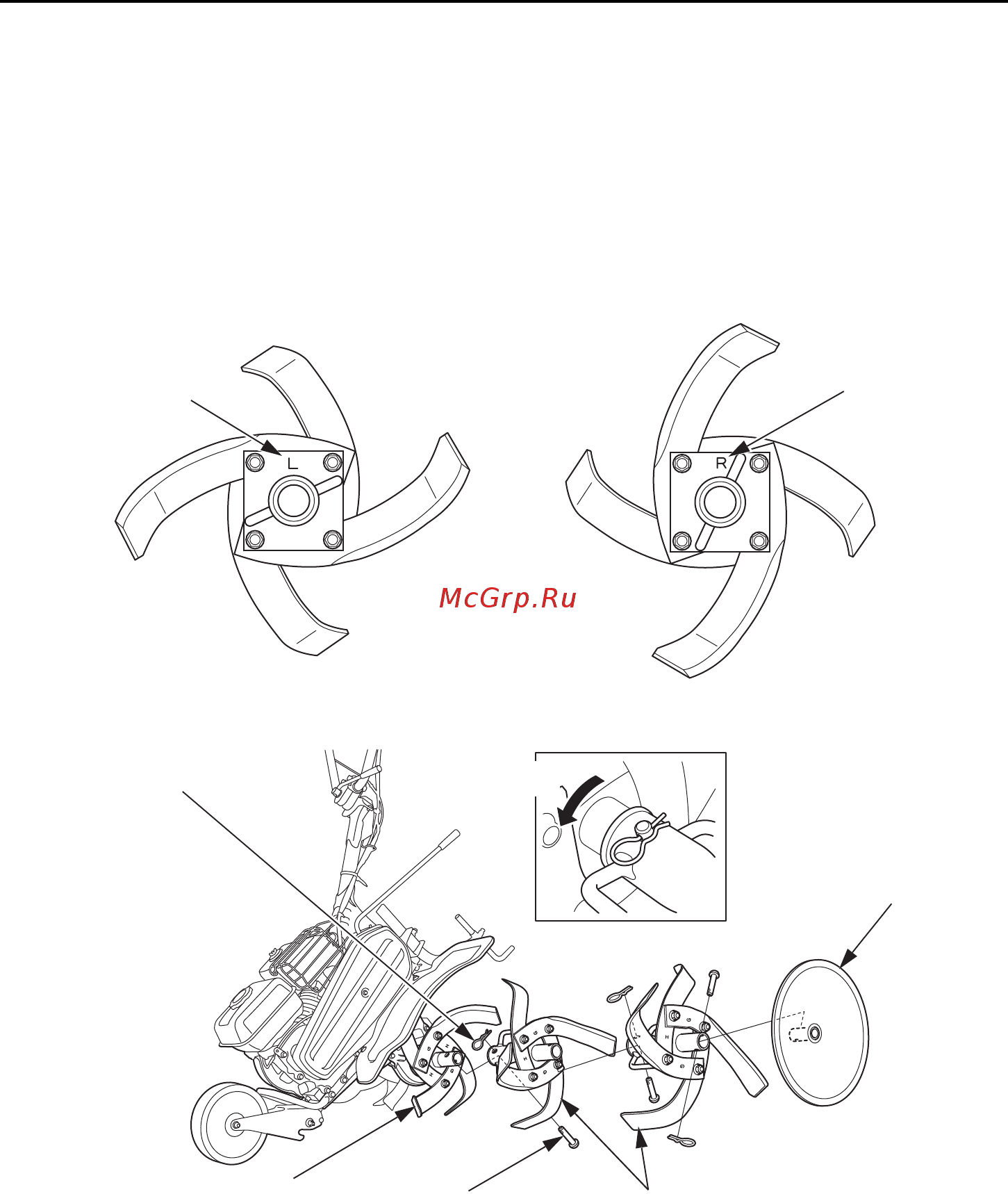

3. Установите наружные фрезы меткой «R» (правая фреза) или меткой «L» (левая фреза) к вну-
тренней фрезе, как показано.
4. Вставьте ось фрезы В и установите стопорные шплинты.
5. Установите боковой диск, затем уставьте ось фрезы В и установите стопорный шплинт.
6. Фреза/боковой диск с другой стороны аналогичны.
ЛЕВАЯ НАРУЖНАЯ ФРЕЗА
(Вид со стороны внутренней фрезы)
ПРАВАЯ НАРУЖНАЯ ФРЕЗА
(Вид со стороны внутренней фрезы)
МЕТКА «L» МЕТКА «R»
СТОПОРНЫЙ ШПЛИНТ (3)
НАПРАВЛЕНИЕ
ВРАЩЕНИЯ
БОКОВОЙ ДИСК
ЛЕВЫЕ НАРУЖНЫЕ ФРЕЗЫОСЬ ФРЕЗЫ В (3)
ЛЕВАЯ ВНУТРЕННЯЯ ФРЕЗА
