Honda FJ 500 DER FJ500DER2 [59/70] Снимите стопорные шплинты и оси фрез затем снимите боковой диск и наружные фрезы
![Honda FJ500DER [59/70] Снимите стопорные шплинты и оси фрез затем снимите боковой диск и наружные фрезы](/views2/1642050/page59/bg3b.png)
55

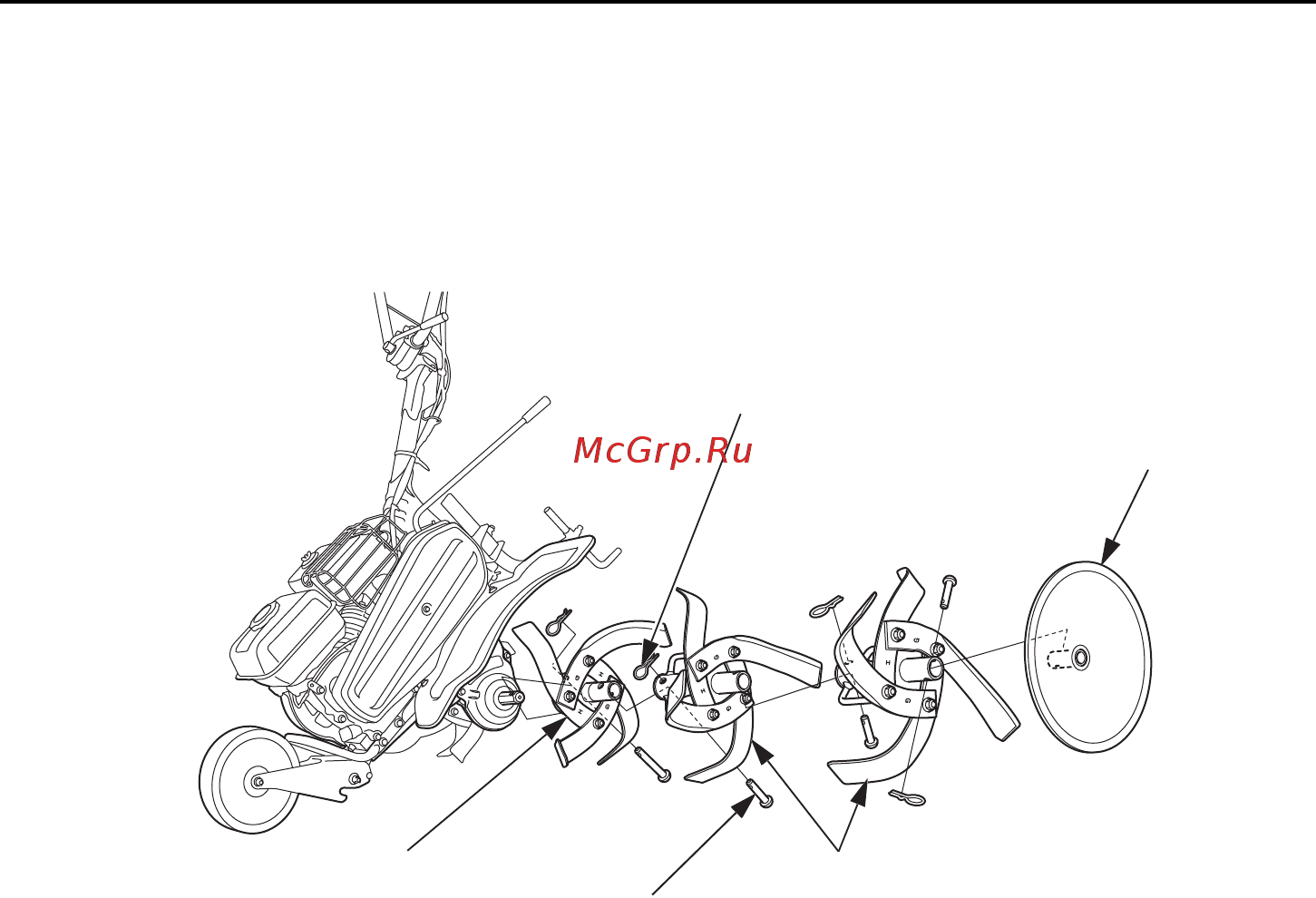

3. Снимите стопорные шплинты и оси фрез, затем снимите боковой диск и наружные фрезы.
4. Снимите стопорный шплинт и ось фрезы, затем снимите внутреннюю фрезу.
5. Фреза/боковой диск с другой стороны аналогичны.
СТОПОРНЫЙ ШПЛИНТ (4)
БОКОВОЙ ДИСК
НАРУЖНЫЕ ФРЕЗЫ
ОСЬ ФРЕЗЫ (4)
ВНУТРЕННЯЯ ФРЕЗА
