29

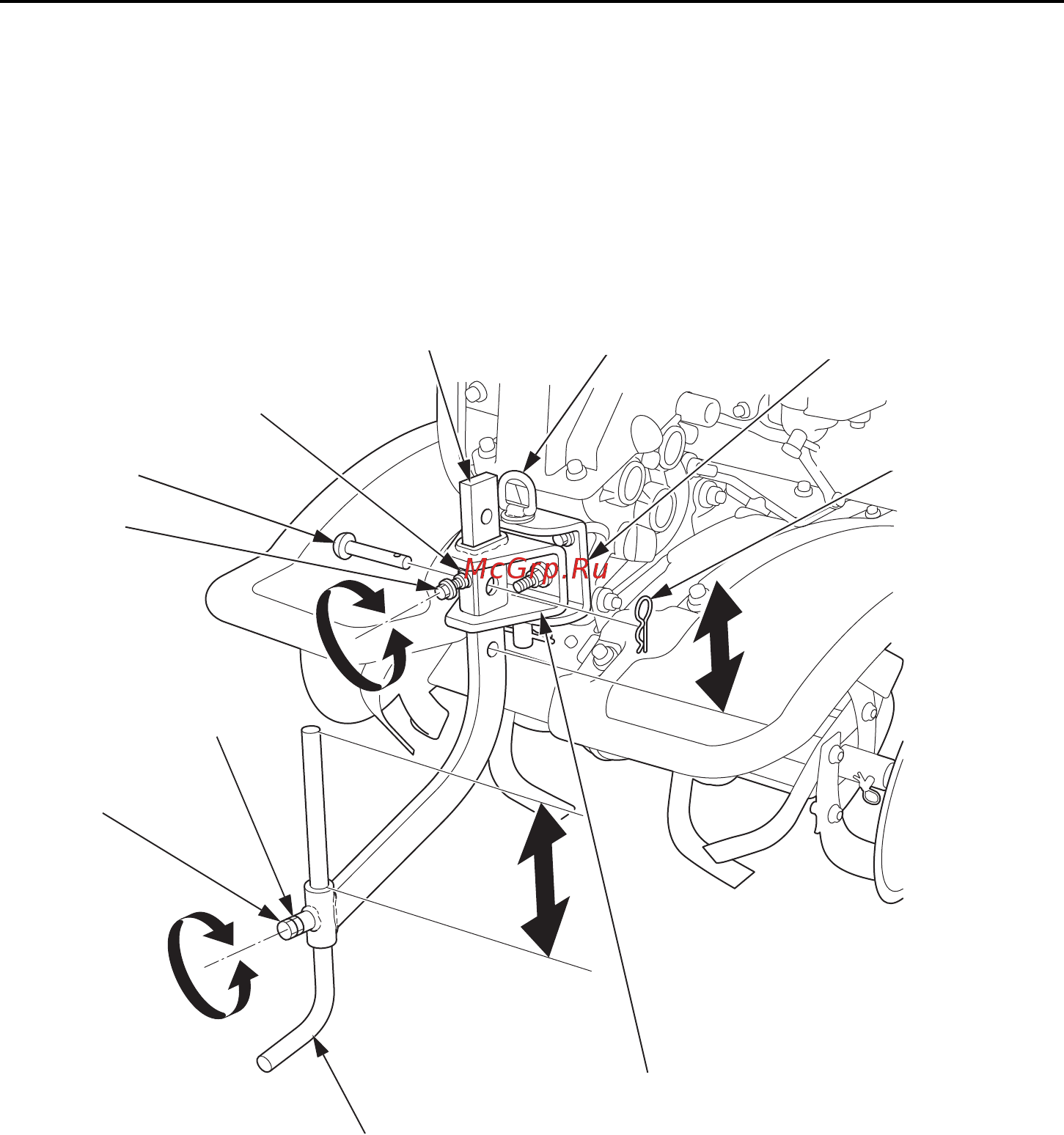

3. Регулировка глубины культивации
Установите кронштейн опорной штанги в опору кронштейна и закрепите его в опоре пальцем
кронштейна.
Регулировка глубины культивации выполняется следующим образом:
Извлеките палец кронштейна и стопорный палец, ослабьте контргайки и болты крепления опорных
штанг А и B и переместите штанги вверх или вниз в желаемое положение. После регулировки на-
дежно затяните контргайки и болты. Установите палец кронштейна и стопорный палец.
БОЛТ
ПАЛЕЦ
КОНТРГАЙКА
ОПОРНАЯ ШТАНГА А
ПАЛЕЦ КРОНШТЕЙНА
ОПОРА КРОНШТЕЙНА
СТОПОРНЫЙ ШТИФТ
КРОНШТЕЙН
ОПОРНОЙ ШТАНГИ
ОПОРНАЯ ШТАНГА B
