30
4. Управление сцеплением

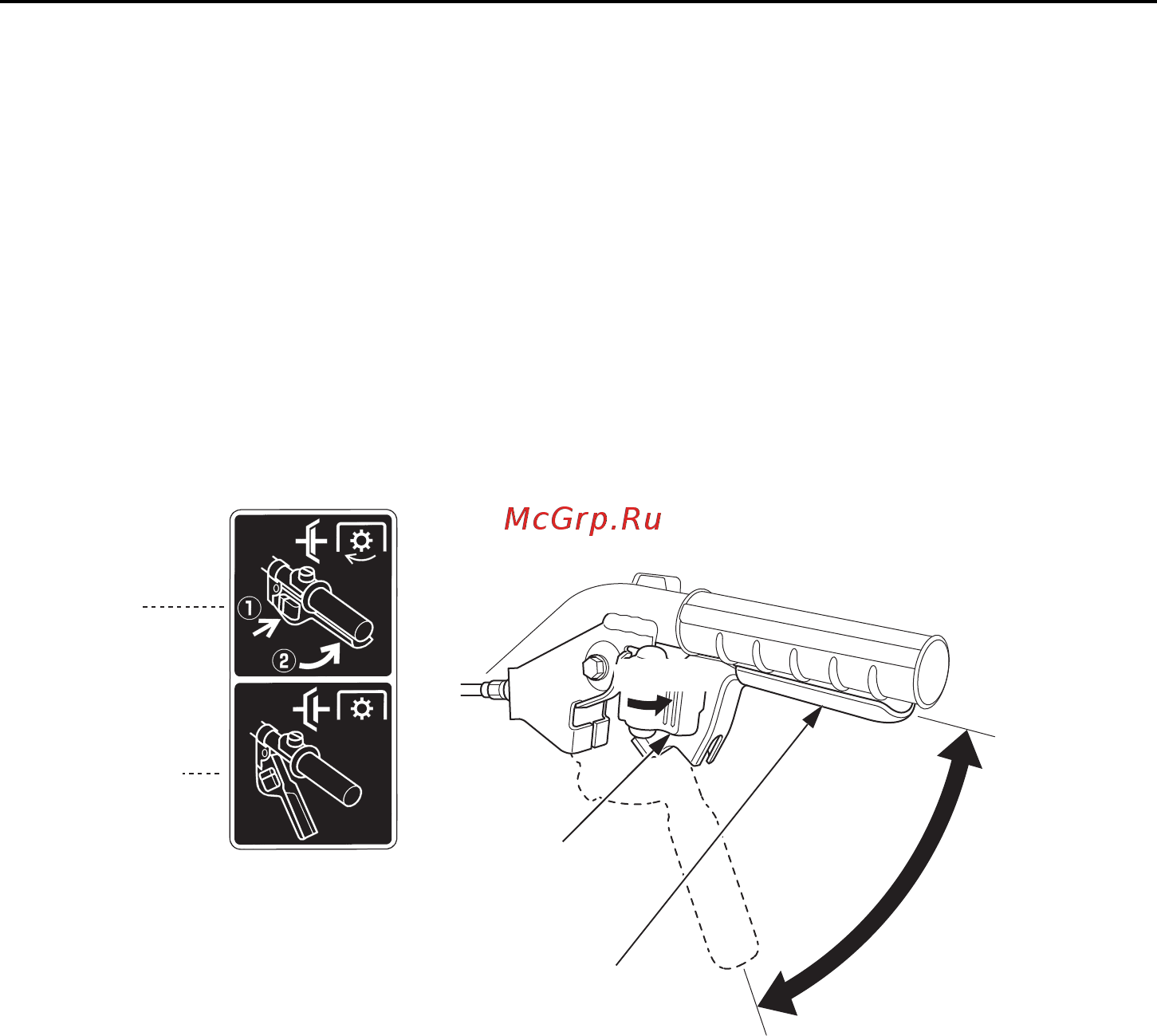

Сцепление служит для соединения или отсоединения двигателя от трансмиссии.
ВНИМАНИЕ:
Перед использованием сцепления снижайте обороты двигателя.
Включить:
1. Нажмите и удерживайте рычаг блокировки.
2. Выжмите рычаг сцепления.
3. Сцепление включено, отпустите рычаг блокировки.
Выключить:
Отпустите рычаг сцепления.
ВКЛЮЧЕН
ВЫКЛЮЧЕН
НАЖАТЬ
ВКЛЮЧЕН
ВЫКЛЮЧЕН
РЫЧАГ
БЛОКИРОВКИ
РЫЧАГ СЦЕПЛЕНИЯ
