5. Выбор передач
ВНИМАНИЕ:
Переведите рычаг дросселя в положение LOW (малой частоты вращения вала двигателя), а затем
выключите сцепление перед перемещением рычага переключения. Не прилагайте к рычагу пере-
ключения чрезмерную силу.
• Выберите передачу в соответствии с таблицей выбора передач.
• Пользуйтесь рычагом переключения только после выключения сцепления.
• Если рычаг переключения перемещается с трудом, один раз выжмите рычаг сцепления и вы-
ключите сцепление, затем переведите рычаг переключения.
• При движении мотокультиватора задним ходом следите за правильным положением ног и
следуйте следующим мерам предосторожности:
1. Убедитесь, что сзади отсутствуют люди или препятствия.
2. Снизьте частоту вращения коленчатого вала двигателя.
3. Возьмитесь за рукоятку двумя руками и крепко держите ее.
4. Постепенно включите сцепление и убедитесь в том, что оно не сможет выключиться само-
произвольно.
Модификации SE и SER:

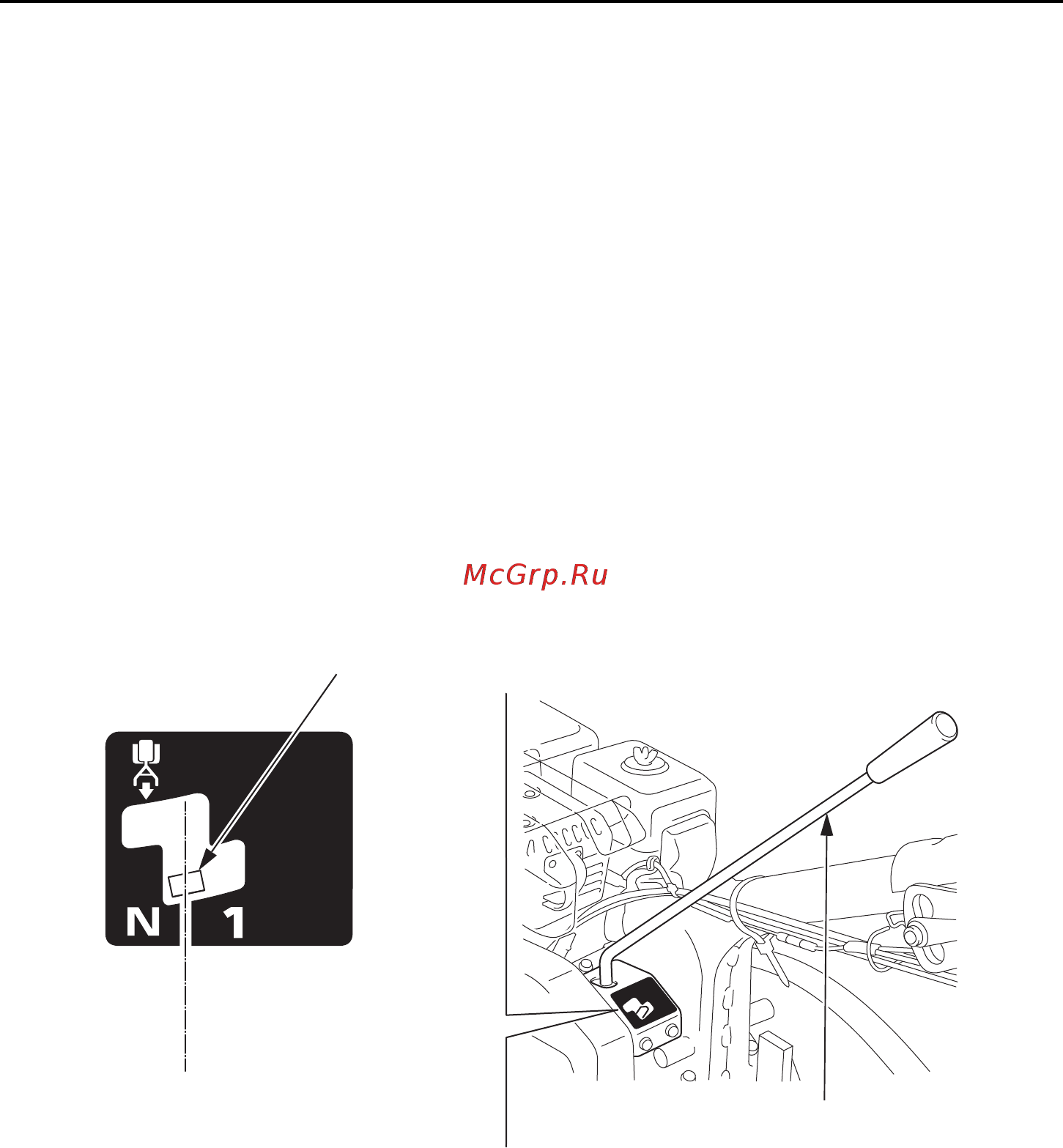

ПЛАСТИНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ЗАДНИЙ
ХОД
ПЕРЕДНИЙ ХОД
НЕЙТРАЛЬ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
