Honda FJ 500 DER FJ500DER2 Инструкция по эксплуатации онлайн [36/70] 832226
![Honda FJ500DER Инструкция по эксплуатации онлайн [36/70] 513992](/views2/1642050/page36/bg24.png)
32

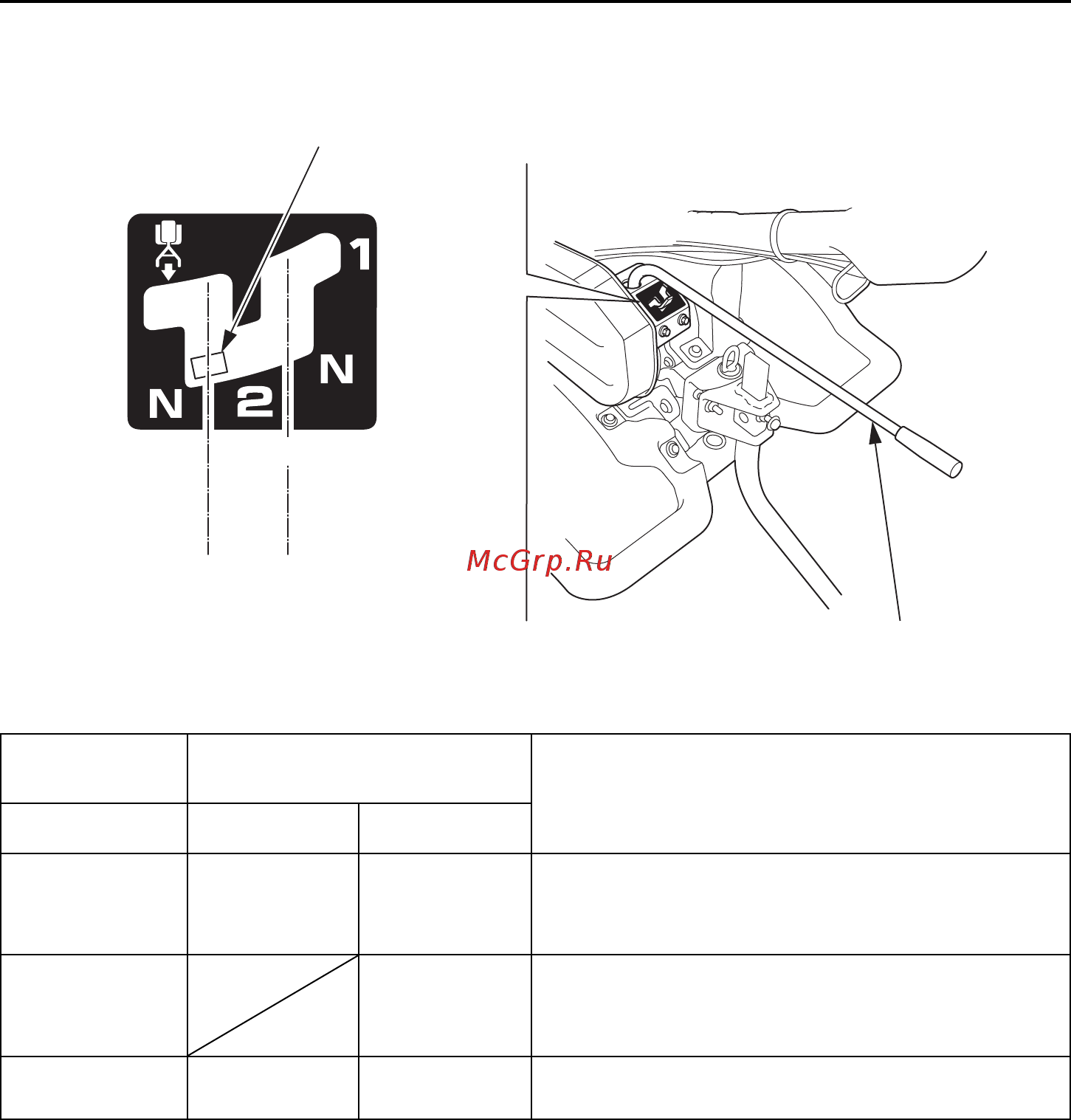

Модификации DE и DER:
Таблица выбора передач (при оборотах ДВС 3600 об/мин)
Положение
передачи
Частота вращения
рабочего органа
Подходящий вид работ
SE, SER DE, DER
1 112,9 об/мин 79,5 об/мин
Перемещение мотокультиватора, погрузка мото-
культиватора в грузовик, доставка мотокульти-
ватора на поле и транспортировка с поля.
2 112,9 об/мин
Перемещение мотокультиватора, погрузка мото-
культиватора в грузовик, доставка мотокульти-
ватора на поле и транспортировка с поля.
Задний ход 28,0 об/мин 28,0 об/мин Перемещение мотокультиватора
ЗАДНИЙ
ХОД
ПЛАСТИНА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ПЕРЕДНИЙ
ХОД 1
ПЕРЕДНИЙ ХОД 2
НЕЙТРАЛЬ НЕЙТРАЛЬ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
