11. ХРАНЕНИЕ

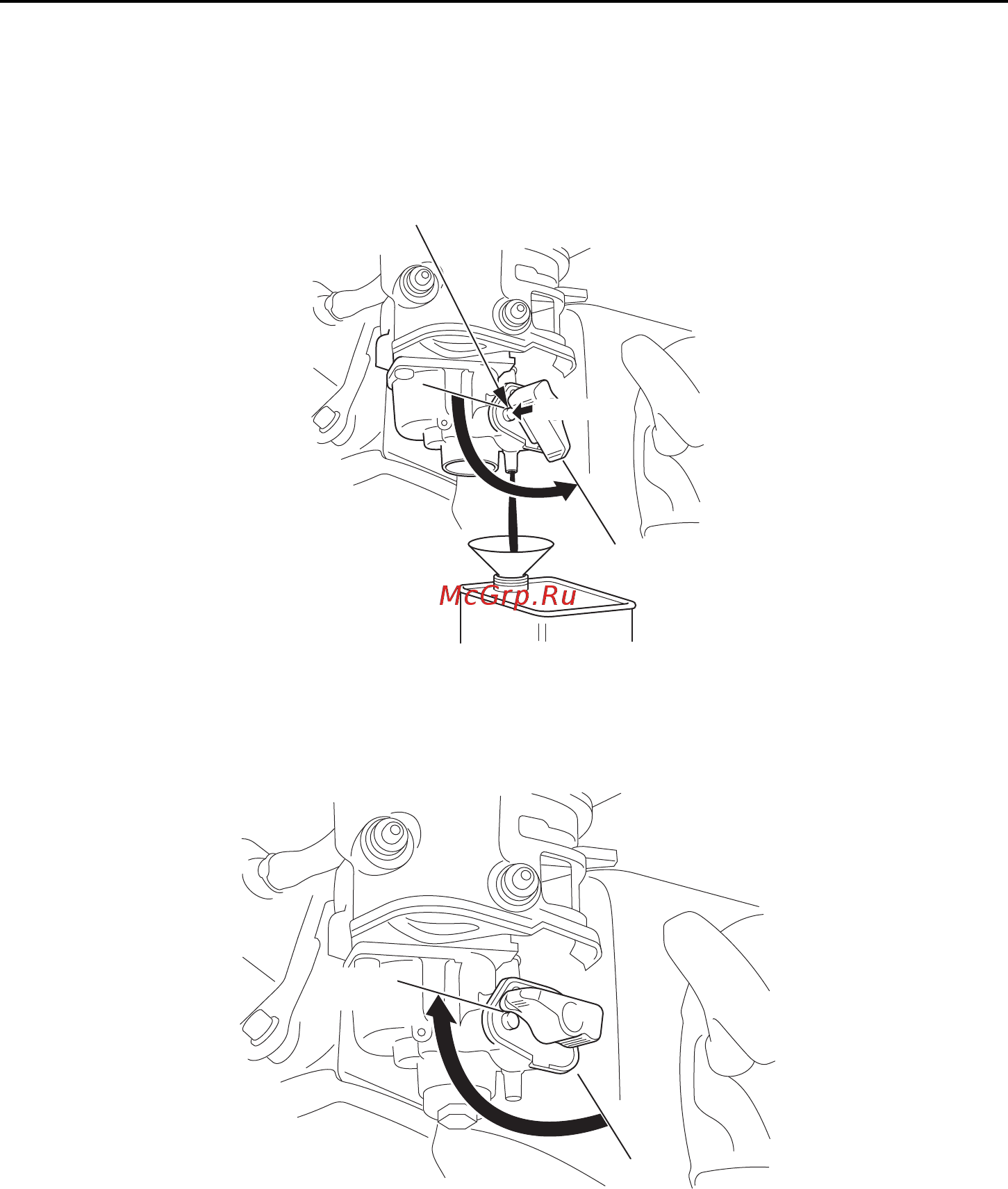

d. Дайте бензину полностью стечь, затем переведите топливный кран в положение OFF (ВЫКЛ).
e. Переведите топливный кран в положение DRAIN (слив), удерживая кнопку стопора нажатой.
Слейте бензин в подходящую для этого емкость.
g. Установите новое уплотнительное кольцо и отстойник. Надежно затяните отстойник.
КНОПКА СТОПОРА
НАЖАТЬ
DRAIN (СЛИВ)
f. Дайте топливу полностью вытечь. Поверните топливный кран назад в положение OFF (ВЫКЛ)
до его касания кнопки стопора.
OFF
(ВЫКЛ)
