6. ЭКСПЛУАТАЦИЯ МОТОКУЛЬТИВАТОРА
1. Регулировка нижнего держателя руля по высоте
ВНИМАНИЕ:
Перед тем, как регулировать положение ручек штанг управления по высоте, установите мотокуль-
тиватор на твердую горизонтальную поверхность.

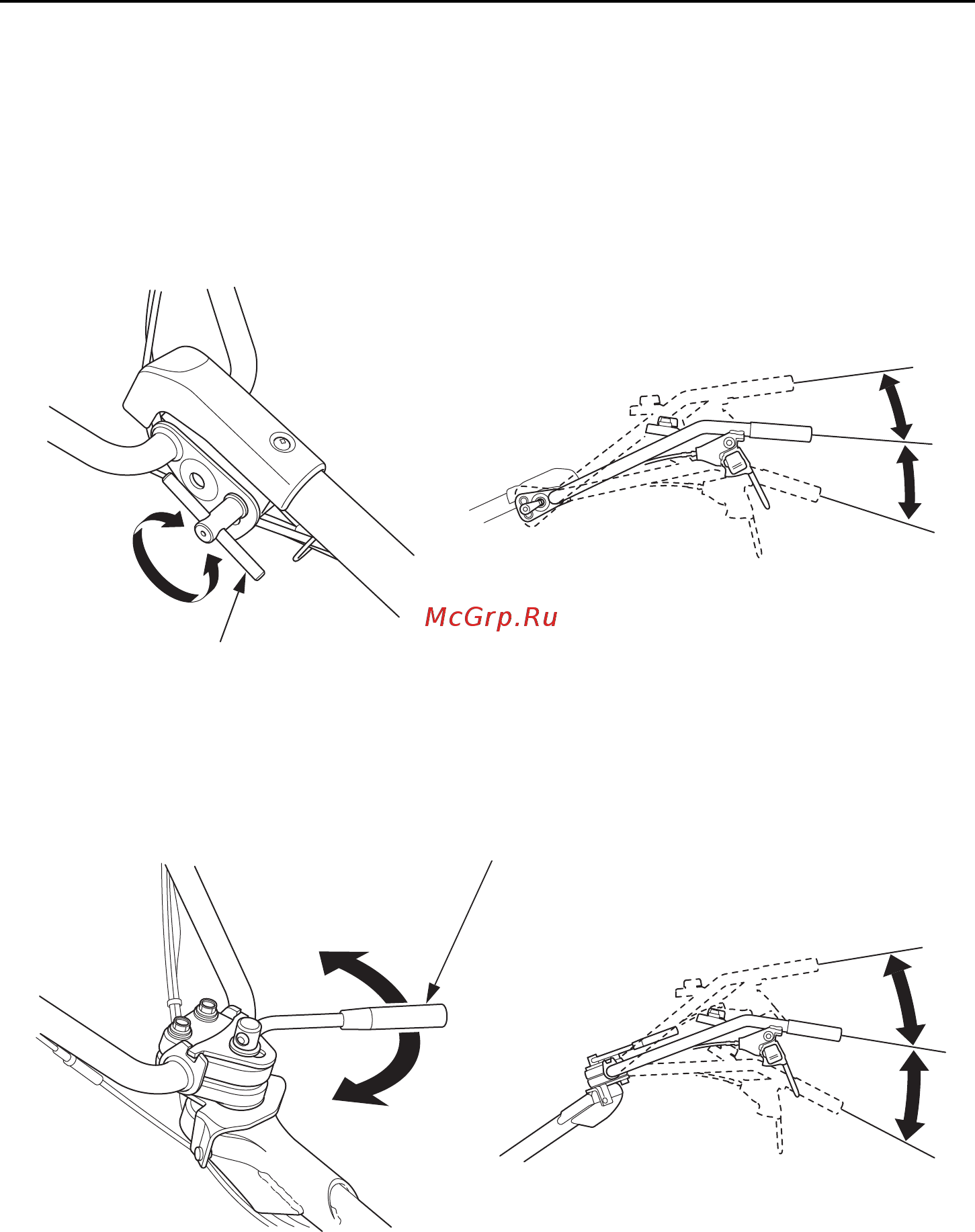

Модификации SE и SER:
Чтобы отрегулировать положение ручек по высоте, ослабьте регулятор положения ручек, выберите
соответствующее отверстие и затяните регулятор снова.
РЕГУЛЯТОР ПОЛОЖЕНИЯ РУКОЯТОК
Модификации DE и DER:
Для регулировки высоты рукояток отпустите рычаг блокировки рукояток, переместите рукоятки в
требуемое положение, затем снова затяните рычаг.
РЫЧАГ БЛОКИРОВКИ РУКОЯТОК
