28

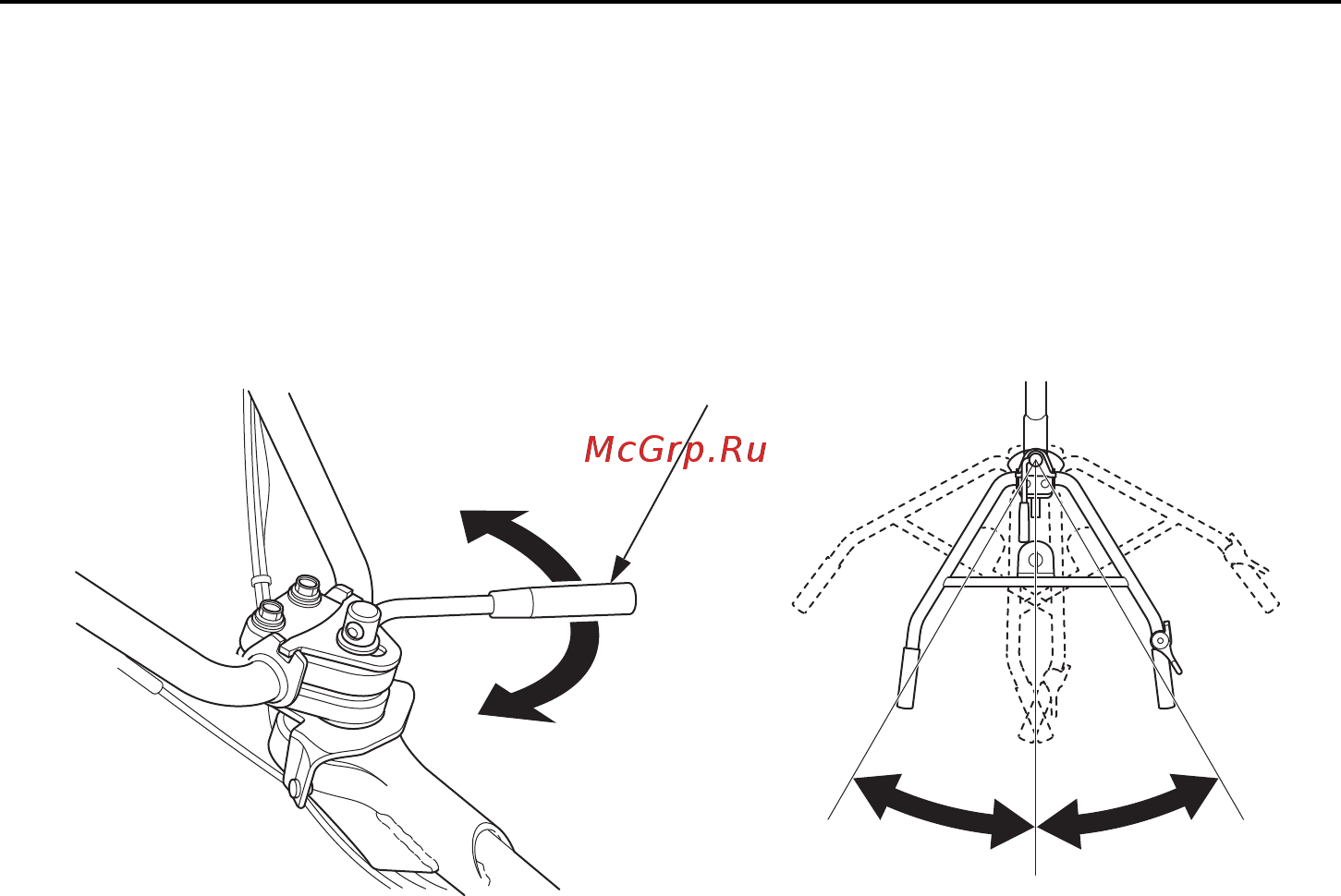

2. Регулировка угла рукояток
Модификации DE и DER:
Для регулировки угла рукояток отпустите рычаг блокировки рукояток, переместите рукоятки в
требуемое положение, затем снова затяните рычаг. Угол рукояток можно регулировать в пределах
30° от центрального положения влево и вправо.
РЫЧАГ БЛОКИРОВКИ РУКОЯТОК
30
0
30
0
