54

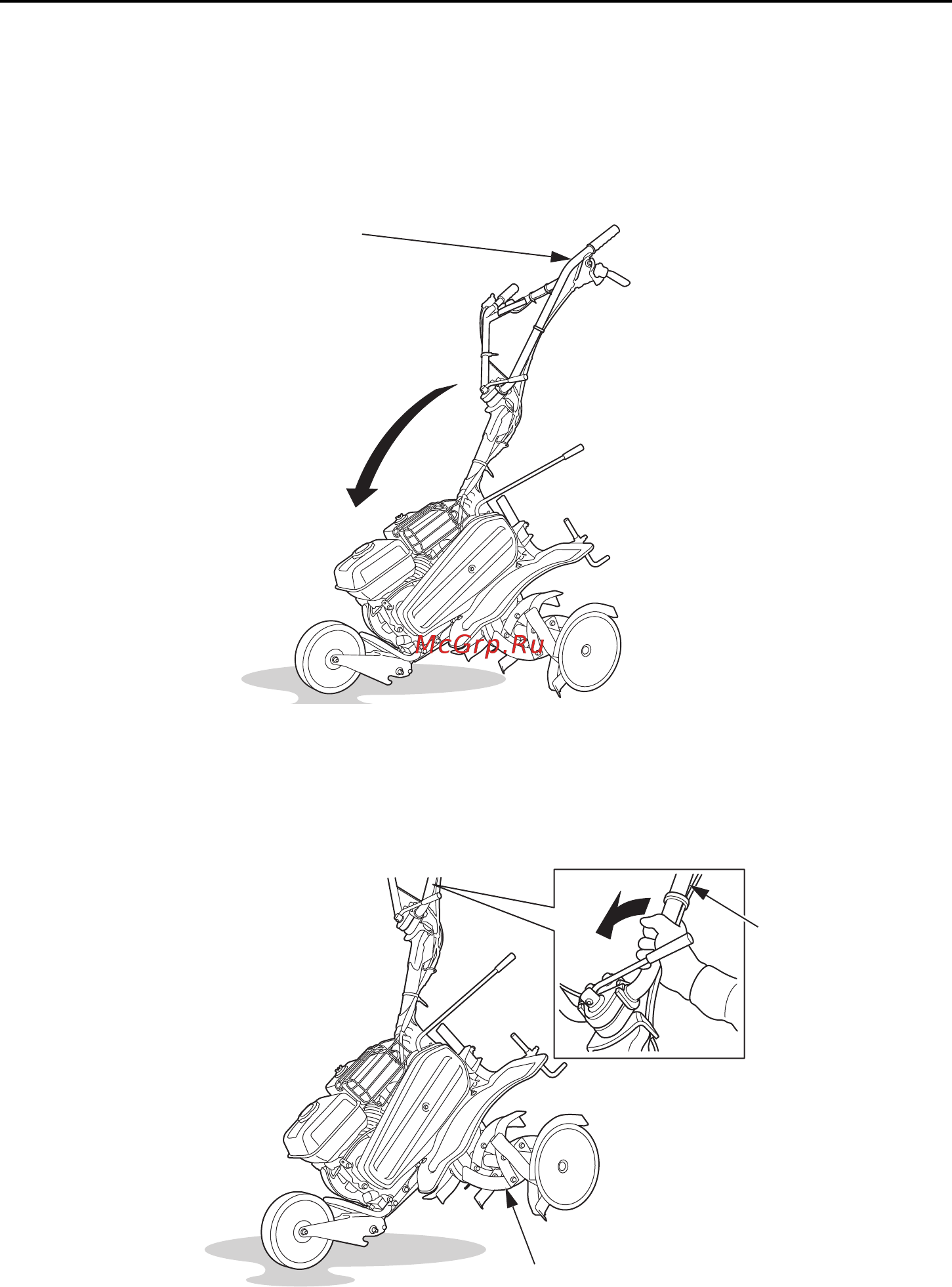

Снятие фрезы и скользящего диска:
• Модификация DER:
Установите переднее колесо в положение UP (вверх) (см. стр. 34).
1. Потяните рукоятку вверх, удерживая ее в контакте с передним колесом (модификация DER) или
прижимая переднюю часть мотокультиватора к земле.
2. Возьмитесь за рукоятку и толкните ее в указанном стрелкой направлении для поднятия бли-
жайшей фрезы с земли. Удерживайте в этом положении. Удерживая рукоятку, не тяните тросы.
Наклоняя мотокультиватор, будьте внимательны. Если чрезмерно наклонить мотокультиватор,
может протечь топливо.
РУКОЯТКА РУЛЯ
РУКОЯТКА РУЛЯ
ЛЕВАЯ ФРЕЗА
