Установка ножей фрез:
Правильно установите ножи фрез.
Неправильная установка ножей фрез или установка ножей фрез в неправильном направлении вы-
зовет вибрацию и нарушит работу мотокультиватора.

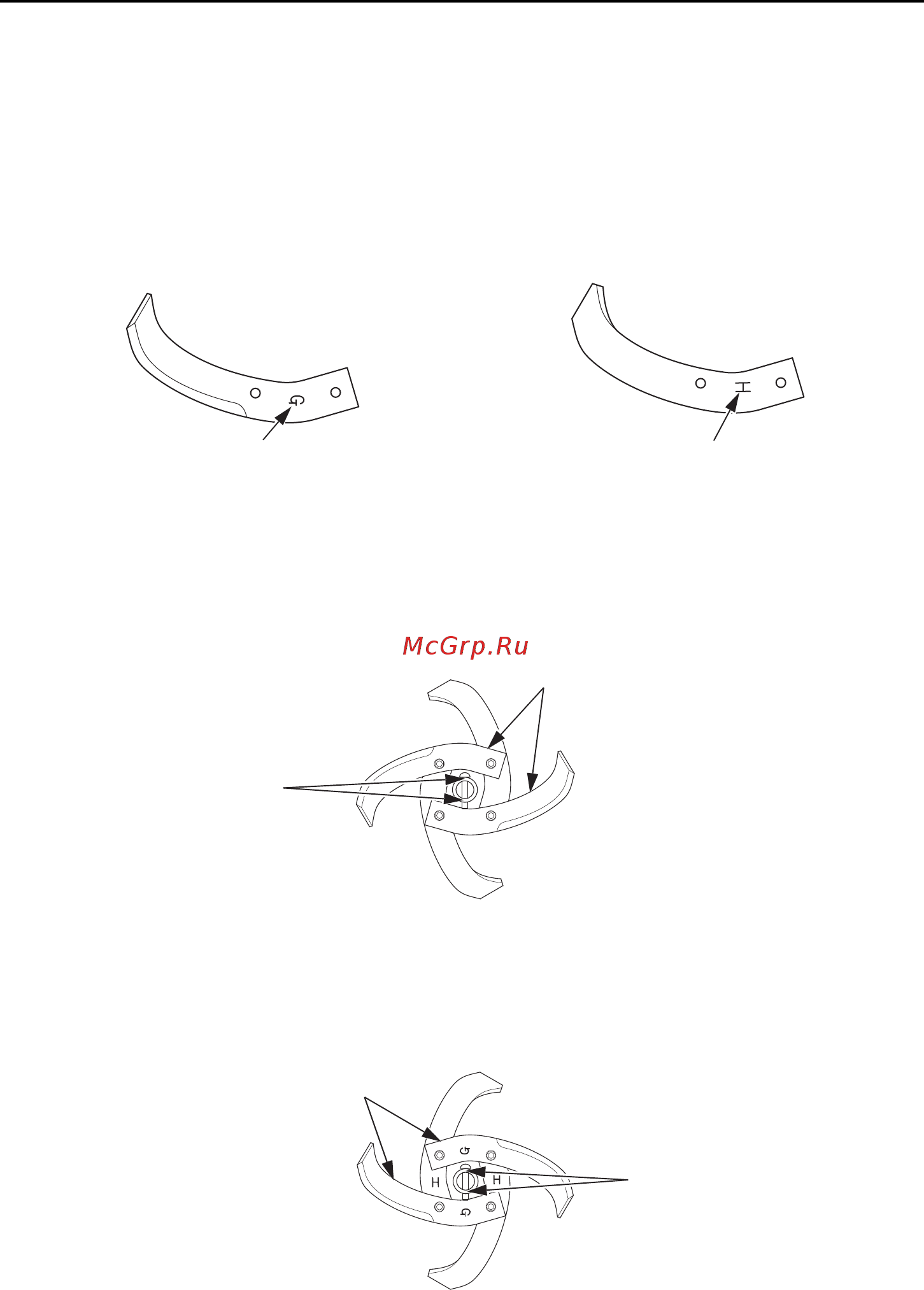

Прилагаются ножи фрез двух типов (G и H). На лицевой стороне ножей фрез типа G выбита метка
«G», а ножей фрез типа H метка «H».
НОЖ ФРЕЗЫ G НОЖ ФРЕЗЫ H
МЕТКА «G» МЕТКА «H»
• Правая сторона:
Установите ножи правой наружной фрезы и ножи правой внутренней фрезы метками «G» и «H»
к редуктору.
(Метки «G» и «H» будут видны снаружи.)
Метка ножа фрезы «Н» должна быть совмещена с отверстиями оси фрезы.
НОЖ ФРЕЗЫ H
ОТВЕРСТИЯ ОСИ ФРЕЗЫ
• Левая сторона:
Установите ножи левой наружной фрезы и ножи левой внутренней фрезы метками «G» и «H» к
внутреннему диску.
Метка ножа фрезы «G» должна быть совмещена с отверстиями оси фрезы.
НОЖ ФРЕЗЫ G
ОТВЕРСТИЯ ОСИ ФРЕЗЫ
