25

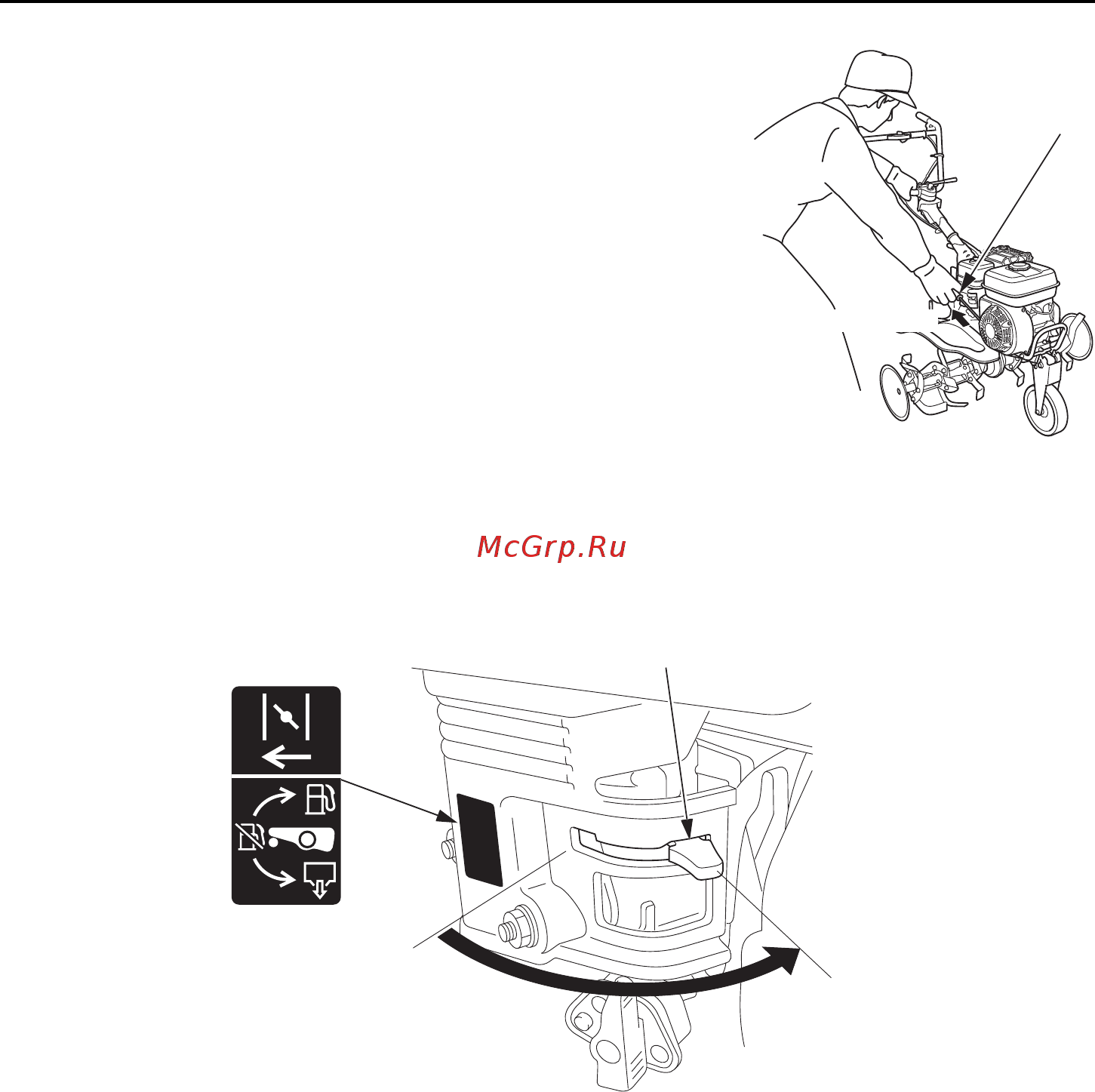

5. Плавно вытяните трос стартера до тех пор,
пока не почувствуете сопротивление, и затем
плавно отпустите его. Удерживая рукоятку
левой рукой, потяните резко шнур стартера в
направлении, указанном стрелкой.
ВНИМАНИЕ:
Не отпускайте рукоятку стартера резко, чтобы
шнур не ударился об двигатель. Возвращайте
рукоятку медленно во избежание повреждения
стартера.
РУКОЯТКА
СТАРТЕРА
Направление рывка
6. Дайте двигателю прогреться в течение несколько минут. Если во время пуска рычаг управления
воздушной заслонкой стоял в положении CLOSED (Закрыто), то по мере прогрева двигателя
постепенно переводите его в положение OPEN (Открыто).
РЫЧАГ УПРАВЛЕНИЯ ВОЗДУШНОЙ ЗАСЛОНКОЙ
OPEN (ОТКРЫТО)
