36

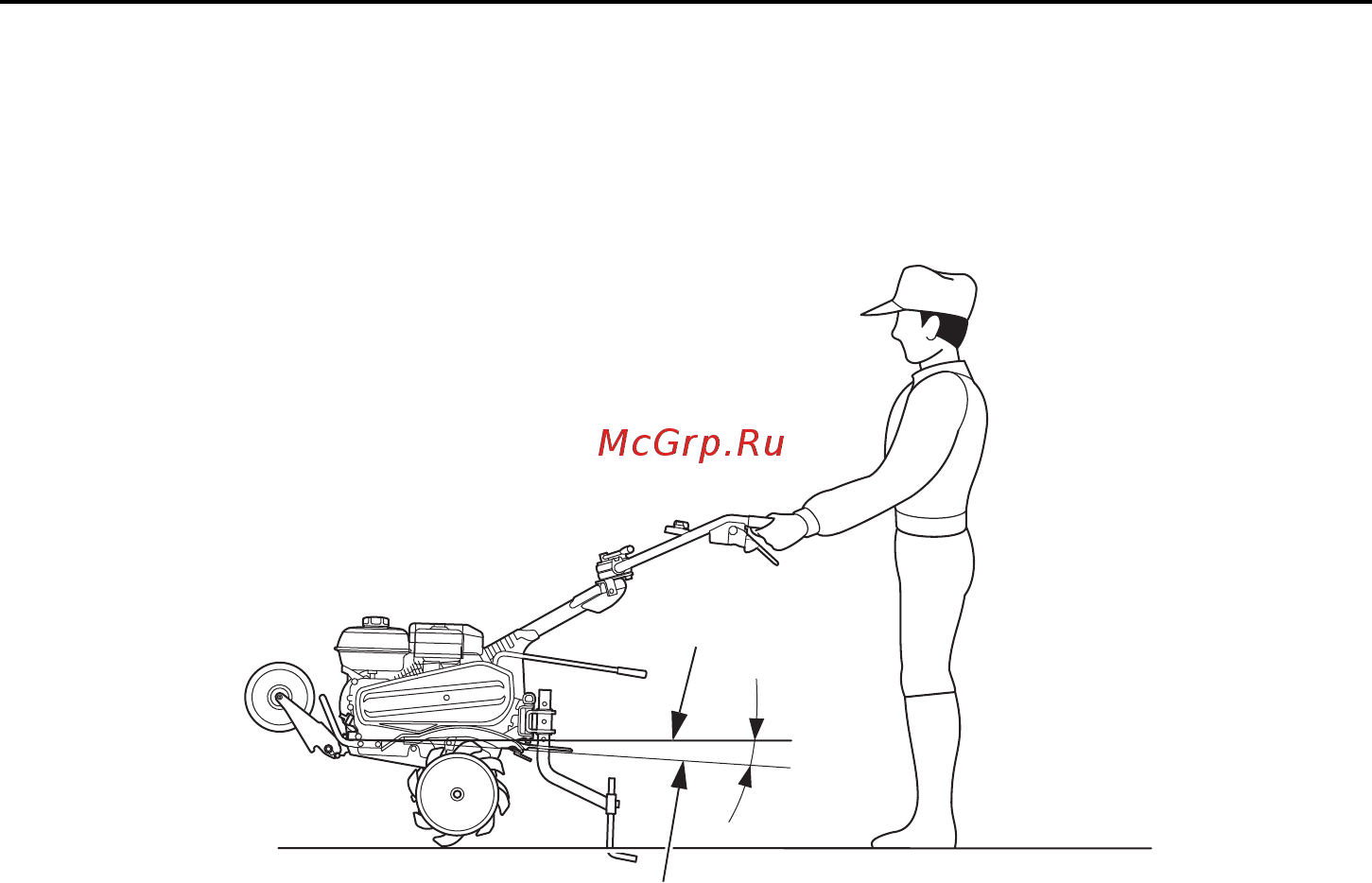

9. Нормальный угол работы мотокультиватора
Слегка надавите на ручки управления вниз так, чтобы угол продольного наклона мотокультиватора
приблизительно составил 5 - 7°.
Для получения максимальной производительности мотокультиватора старайтесь при культивации
почвы удерживать мотокультиватор под углом, показанным на рисунке.
ВНИМАНИЕ:
Не используйте с мотокультиватором фрезы с диаметром более 325 мм. •
Работа мотокультиватором на склонах может привести к его опрокидыванию. •
Допуск к работе с мотокультиватором лиц, не прошедших соответствующий инструктаж, может •
привести к травмам.
Во время работы с мотокультиватором надевайте прочную обувь, полностью закрывающую •
ступни ног. Работа с мотокультиватором босиком, в открытой обуви или в сандалиях увеличива-
ют риск получить травму.
Не работайте с мотокультиватором в ночное время. •
Если фрезы забились грязью, камнями и т.д., немедленно остановите двигатель и очистите •
фрезы в безопасном месте. При очистке фрез необходимо надевать плотные перчатки.
Для предотвращения поломок мотокультиватора необходимо перед каждым новым использова-
нием проводить тщательный осмотр для выявления следов повреждений и неисправностей.
ГОРИЗОНТАЛЬНАЯ
ЛИНИЯ
ЛИНИЯ УСТАНОВКИ ДВИГАТЕЛЯ
5 - 7
0
