42
1. Замена масла
Слейте моторное масло, пока двигатель еще не остыл, чтобы обеспечить быстрый и полный слив
масла.

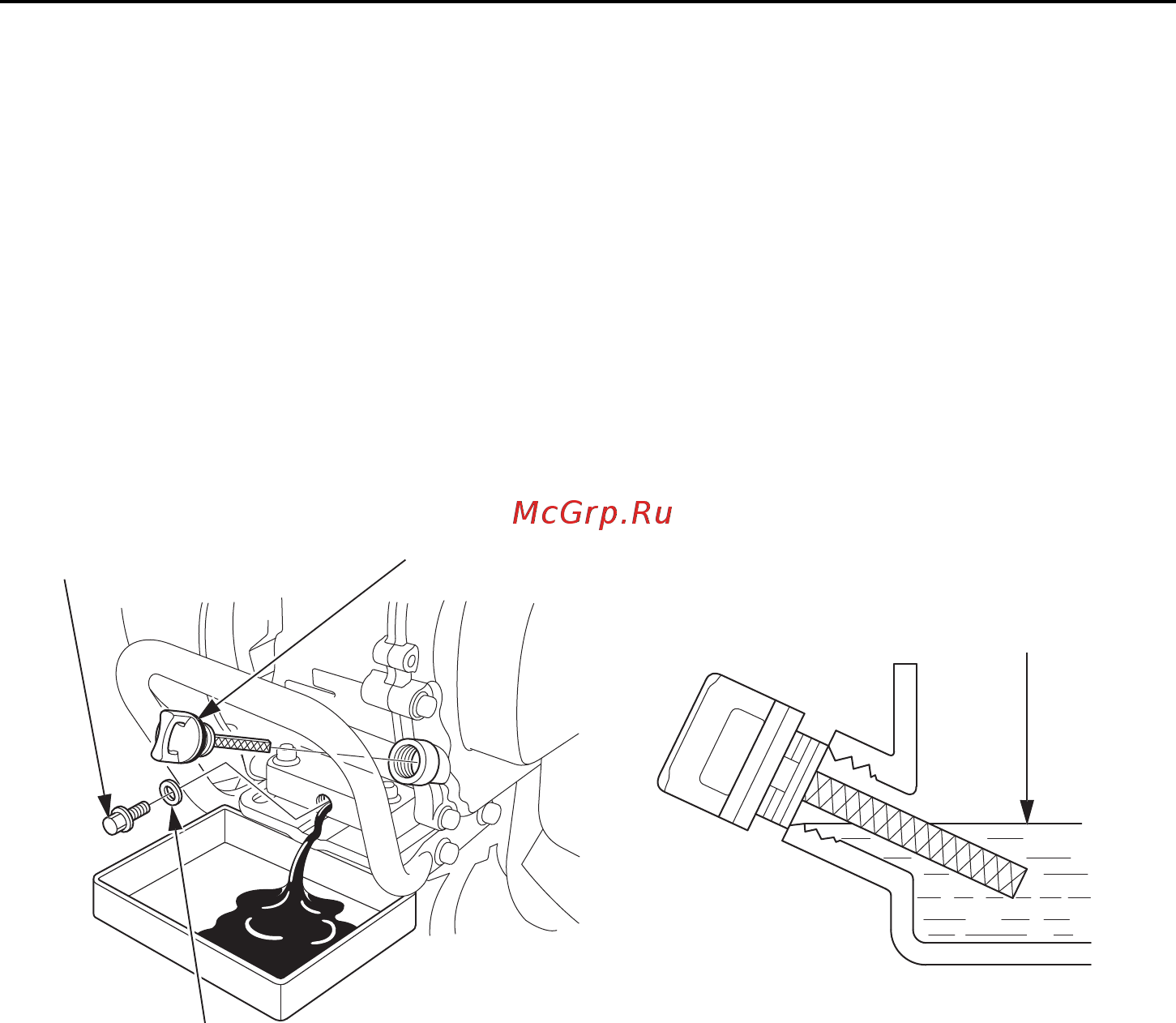

1. Поставьте под двигатель ёмкость для слива масла, затем снимите пробку заливного отверстия и
сливную пробку с уплотнительной шайбой.
2. Слегка наклоните мотокультиватор вперед для полного слива масла.
3. Полностью слейте масло, затем установите сливной болт с новой шайбой. Надежно затяните
болт.
4. Залейте рекомендованное моторное масло (см. стр. 16) до верхнего предела.
5. Надежно установите на место пробку маслоналивной горловины.
Заправочная ёмкость системы смазки: 0,58 л
УПЛОТНИТЕЛЬНАЯ ШАЙБА
После работы с отработанным моторным маслом вымойте руки с мылом.
ПРИМЕЧАНИЕ:
Утилизируя отработанное моторное масло, помните о необходимости охраны окружающей среды.
Рекомендуется слить отработанное масло в емкость с плотно закрывающейся крышкой и сдать его
на местный пункт приема отработанных нефтепродуктов. Не выбрасывайте отработанное масло в
мусоросборные контейнеры и не выливайте на землю.
БОЛТ СЛИВНОГО ОТВЕРСТИЯ
ПРОБКА МАСЛОНАЛИВНОЙ ГОРЛОВИНЫ
ВЕРХНИЙ ПРЕДЕЛ
