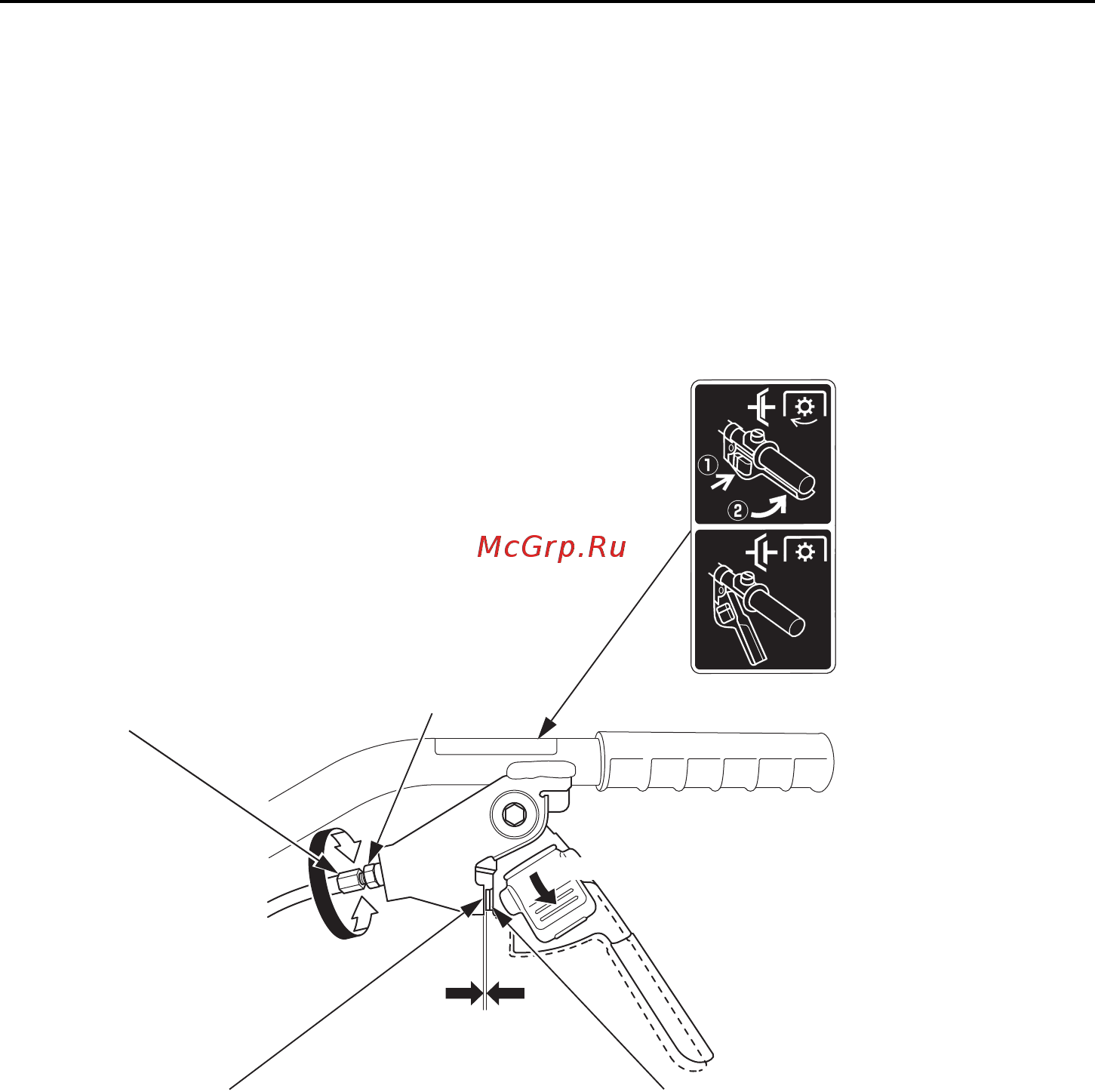

6. Регулировка троса привода сцепления
При выключенном сцеплении измерьте свободный ход между стопором кронштейна рукоятки и
стопором тяги рычага блокировки.
Свободный ход: 2,0 – 4,0 мм
Если свободный ход отличается от рекомендованного, ослабьте контргайку и заверните или вы-
верните регулировочный винт, установив требуемый свободный ход. После регулировки надежно
затяните контргайку.
РЕГУЛИРОВОЧНЫЙ ВИНТ
КОНТРГАЙКА
НАЖАТЬ
СТОПОР ТЯГИ РЫЧАГА БЛОКИРОВКИ
2,0 – 4,0 мм
СТОПОР КРОНШТЕЙНА РУКОЯТКИ
