3. МОНТАЖ И ЭКСПЛУАТАЦИЯ

Подготовка к работе:

1. Установите и закрепите реле;

2. Проведите электромонтаж реле согласно схеме подключения

(рисунок 3);

3. Установите необходимые пороговые значения напряжения;

4. Установите необходимую задержку времени срабатывания;

5. При подаче напряжения и отсутствии неисправностей загорится

желтый светодиод и выходной контакт переключится, 11 – 12 разом-

кнется, а 11 – 14 замкнется. В случае несрабатывания реле проверьте

по световой индикации, какой параметр не соответствует норме (см.

индикацию светодиодов);

6. При обрыве фазы или при неправильном чередовании фаз реле

срабатывает без задержки времени;

7. Если напряжение сети ≤0,5 номинального, то реле срабатывает

по обрыву фазы;

8. Если напряжение сети ≥1,5 номинального, то реле срабатывает

без задержки времени.

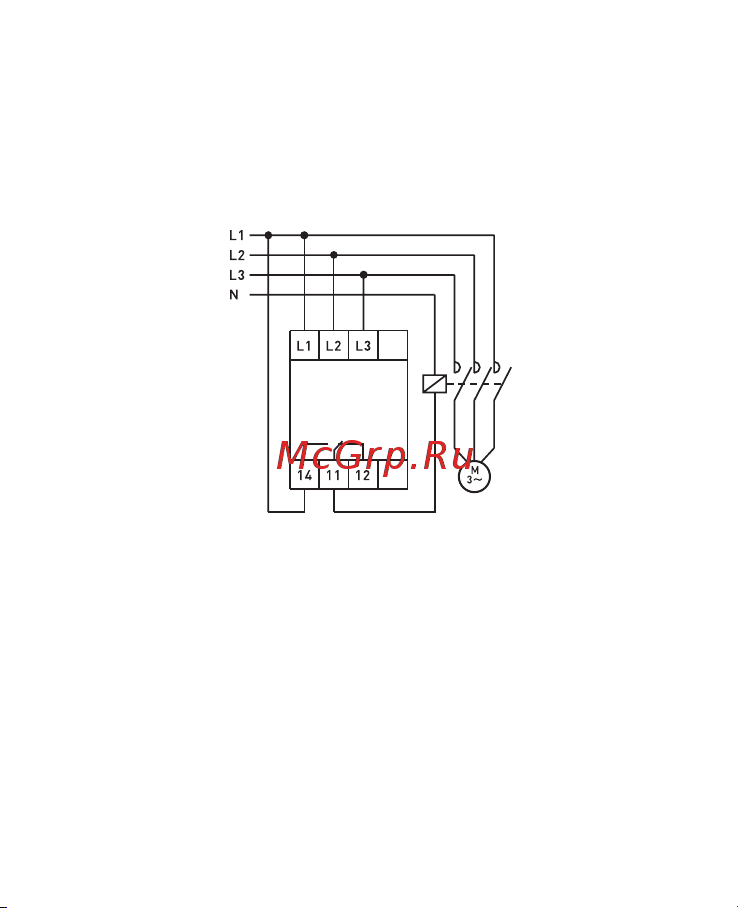

Рис. 3 Схема подключения реле
