Реле времени ВЛ-47М1

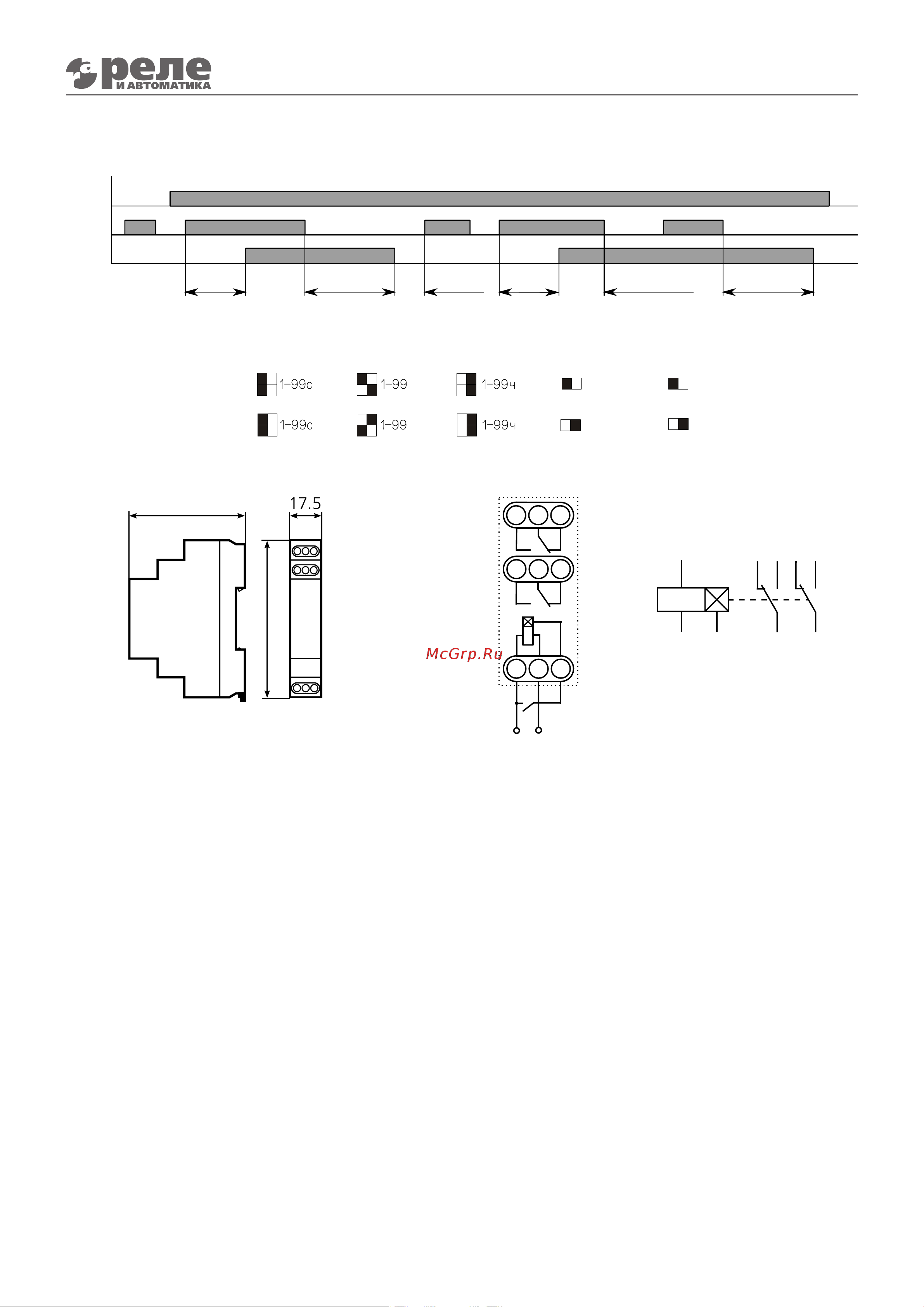

СХЕМА ПОДКЛЮЧЕНИЯГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

1816

L(+) N(-)

ВРЕМЕННЫЕ ДИАГРАММЫ ФУНКЦИОНИРОВАНИЯ РЕЛЕ

ВНИМАНИЕ! Для исключения сбоев в работе реле при коммутации индуктивной нагрузки (электро-

магнит, электромагнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехо-

подавляющую цепь в виде последовательно соединенных резистора 100…200 Ом 2Вт и неполярного

конденсатора 0.1…0.22 мкф 400…600В

При подаче сигнала на управляющий вход начинается отсчет времени задержки включения, при снятии - вре-

мени отключения.

Uпит

Упр.

Вых

Твкл

Тоткл

Тоткл Тоткл

Тоткл - время отключения

Твкл - время включения

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-

плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.

При повреждении корпуса и контрольной наклейки претензии не принимаются.

Реле проверено и признано годным к эксплуатации.

Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________

М. П.

(С) 2018.0820 =115

мин

переключатель вправо

переключатель влево

Выбор диапазона

задержки включения

Выбор диапазона

задержки выключения

х0,1

х1
