Ridgid 1224 26107 (1/2-4) [21/28] Нарезание резьбы на трубы с по мощью резьбонарезной головки 161 с зубчатой передачей с универсальным ведущим валом 840а

струкций может привести к опрокидыванию тисков и

серьезным травмам.

При нарезании резьбы на трубу диаметром до 5",

можно использовать переносной верстак № 45 с цеп-

ными тисками. Однако при нарезании резьбы на трубу

диаметром 6", следует использовать верстачные цеп-

ные тиски BC-610, BC-810 или переносной верстак №

460 с цепными тисками.

Используйте только универсальный ведущий

вал № 840А.

1. Отрегулируйте используемую

головку с ЗП.

Переключатель REV/OFF/FOR должен находиться в по-

ложении OFF до установки и подготовки головки с ЗП к

работе.

2. Вставьте длинный шестигранный конец универсаль-

ного ведущего вала в заднее центрирующее

устройство через передний патрон станка № 1224.

3. Убедитесь, что универсальный ведущий вал центри-

рован в центрирующем устройстве и кулачках

переднего патрона; надежно затяните.

4. Расположите цепные тиски на одной линии, на одном

уровне и на расстоянии, примерно равном длине ве-

дущего вала, от центрирующего устройства.

5. Надежно зафиксируйте трубу в тисках № 460.

6. Установите опоры для длинных труб.

7. Усилиями двух человек расположите патрон так,

чтобы кулачок находился вверху по центру, и на-

деньте головку на трубу. Аккуратно расположите

конец трубы по центру горловины гребенок.

8. Торцовым ключом надежно затяните зажимной винт

патрона.

9. Передвиньте квадратное гнездо универсального ве-

дущего вала 840А над квадратным торцом ведущего

вала головки и затяните два установочных винта.

Не используйте ведущий вал № 840 с дан-

ным станком.

ВАЖНО:

10. Расположите смазчик № 418 прямо под головкой.

Нарезание резьбы на трубы с по-

мощью резьбонарезной головки

№ 161 с зубчатой передачей с

универсальным ведущим валом

№ 840А

(Рисунок 27)

1. Установите головку с ЗП и трубу.

2. Задайте скорость 36 об/мин.

3. Переведите переключатель REV/OFF/FOR в поло-

жение REV и нажмите на педальный выключатель.

4. Вращайте направляющий стержень, пока прямой паз

не будет направлен внутрь для цилиндрической резьбы,

или конический паз – наружу для конической резьбы. На

рисунке 10 показан направляющий стержень в состоянии

готовности к нарезанию конической резьбы.

5. Вставьте направляющий блок в паз и вдавите на-

правляющий стержень вниз.

6. Вкрутите винт направляющего стержня.

ВНИМАНИЕ!

Замена набора гребенок

1. Выкрутите стопорный винт (рисунок 26) из диска

для выбора.

2. Потяните ручки (рисунок 25) и вращайте дисковый ку-

лачок до нужной отметки CD наверху резьбонарезной

головки.

3. Снимите набор изношенных гребенок и вставьте

новый набор гребенок.

ВНИМАНИЕ!

4. Вкрутите стопорный винт.

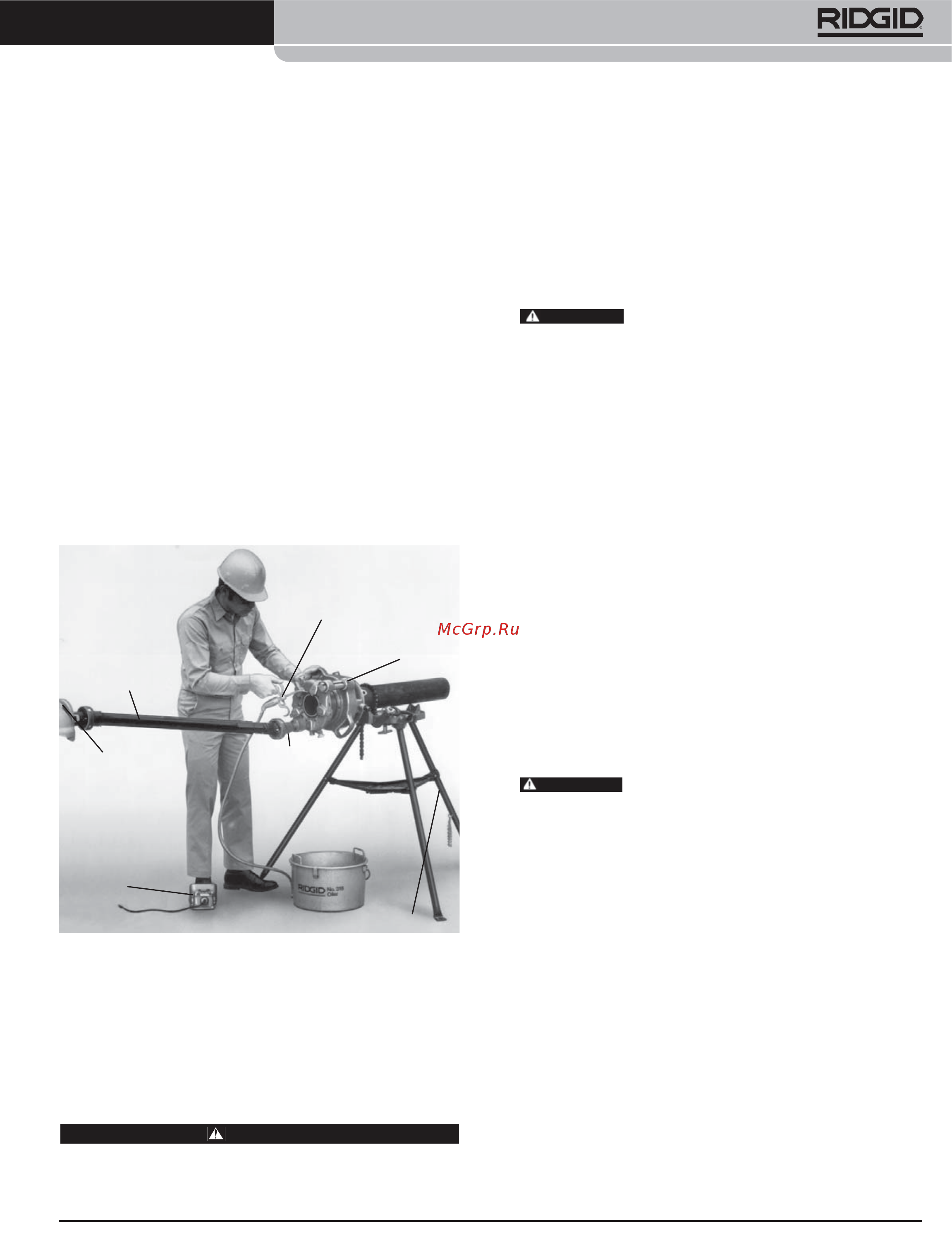

Рисунок 27 – Нарезание резьбы с помощью универ-

сального ведущего вала № 840А и

головки с ЗП № 161

Эксплуатация резьбонарезной го-

ловки №161 с зубчатой передачей

Установка резьбонарезной головки № 161 с

зубчатой передачей с помощью универсаль-

ного ведущего вала № 840А

ВНИМАНИЕ

Цепной станок следует надежно прикрепить к по-

толку с помощью винтового домкрата и стержня,

либо привинтить к полу. Несоблюдение данных ин-

Компания Ridge Tool

Резьбонарезной станок №1224

Смазчик

№ 318

№ 161:

головка с ЗП

№ 840А:

ведущий вал

Цепные тиски № 450

Установочный

винт (2)

Пед.

выключатель

Центрирующее

устройство

ВНИМАНИЕ

ОСТОРОЖНО

Устройство готово к нарезанию цилиндри-

ческих резьб (NPSM или BSPP) или

конических резьб (NPT or BSPT).

Замените набор гребенок полностью, чтобы

номера гребенок совпадали с номерами

пазов.

При правильной установке скользящий

хвостовик универсального ведущего вала

должен находиться примерно по

центру,чтобы обеспечить движение в

любом направлении.
