Компания Ridge Tool
6
чтобы попасть в задние ножки опоры. Стопорный
крон штейн опоры не требуется и не поставляется
вместе с опорой №100.

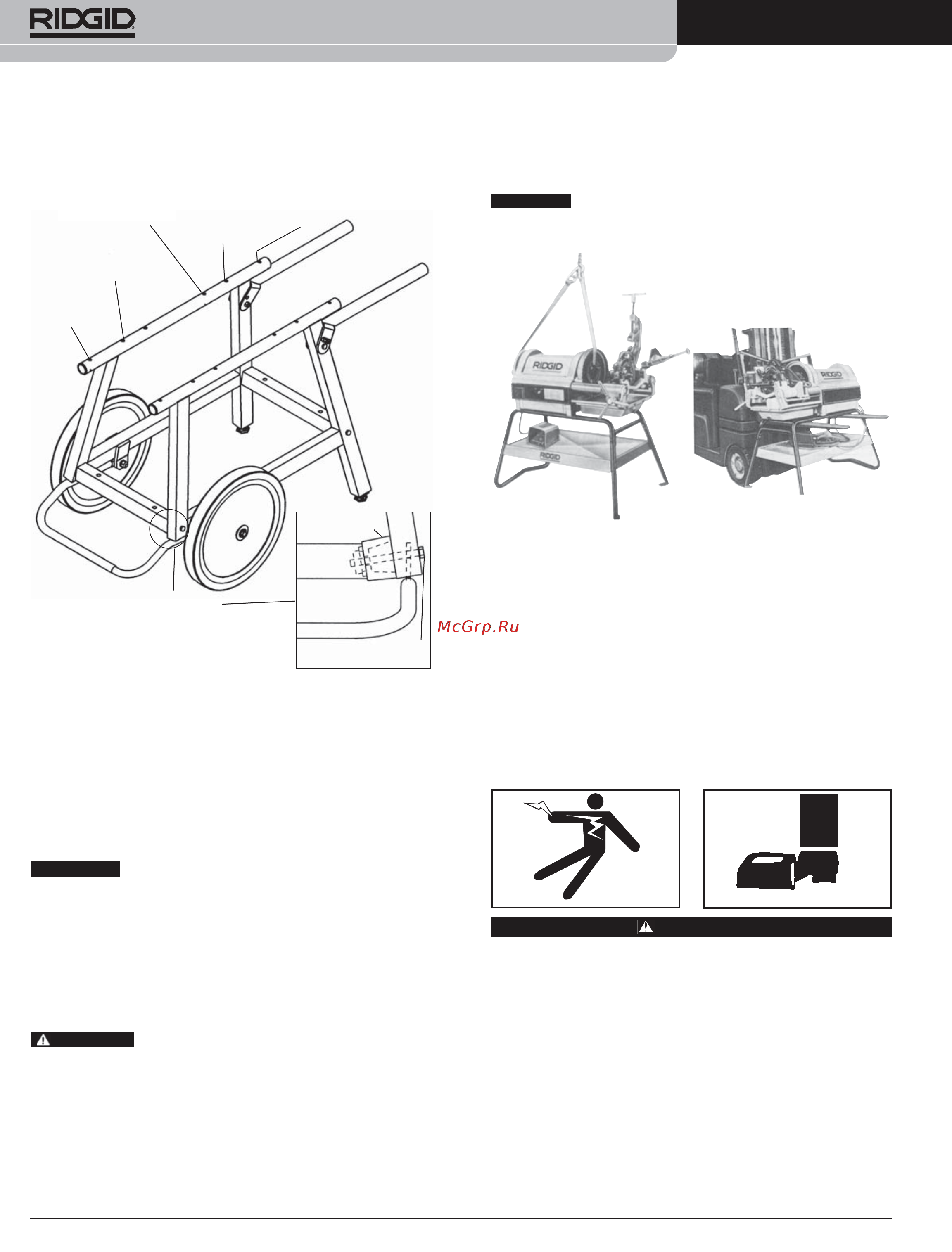

Рисунок 3 – Опора в сборе
5. Вставьте ось в раму и закрепите его с помощью сто-
порной шайбы и гайки 1/2 . Расположите стопорный
кронштейн опоры так, чтобы конец кронштейна удер-
живался на месте полуосью. Наденьте колесо на
ось. Наденьте плоскую шайбу на ось и установите
шплинт для удержания колеса на оси.
6. Установите станок на опору, вкрутив 4 болта в углы
основания.
Для правильного баланса и работы станки
RIDGID необходимо зафиксировать через подходящие
отверстия в ножках (рисунок 3).
Установка станка на верстак
1. Если опора не используется, станок следует устано-
вить на устойчивый верстак. Чтобы установить
станок на верстак, вкрутите 4 болта 3/8 в отверстия
на каждом из углов основания станка. Размеры ос-
нования показаны на рисунке 2.
Установка станка на неустойчивую опору
или верстак может привести к опрокидыванию и серь-
езным травмам.
Резьбонарезной станок №1224
Транспортировка станка
1. Если станок установлен на опору №100, можно ис-
пользовать вилочный подъемник со стропами или
без (Рисунки А и Б).
Не поднимайте станок за поддон для масла
или нижнюю крышку, поскольку это приведет к повреж-
дениям.
AБ
Рисунок 4 –
2. Опора на колесах №150 или 200 позволяет одному че-
ловеку выполнять транспортировку по ровным
поверхностям.
Проверка станка
ВНИМАНИЕ
Во избежание серьезных травм, проверьте ваш резь-
бонарезной станок. Следует ежедневно выполнять
следующие проверки:
1. Убедитесь, что станок отключен от сети, а выключа-
тель находится в положении OFF (рисунок 5).
ОСТОРОЖНО
ВНИМАНИЕ
ОСТОРОЖНО
300 Компакт
1233, 1822
(сзади)
1224 (спереди)
535 (спереди)
Подробно
Требуется 4 болта
3/8 - 16 x 41/2
Требуется блок
распорок 4
300 Компакт
1233, 1822
(спереди)
535
1224 (сзади)
А - Транспортировка станка №1224 с по-
мощью строп
Б - транспортировка станка №1224 с по-
мощью вилочного погрузчика
