Компания Ridge Tool
25
Резьбонарезной станок №1224

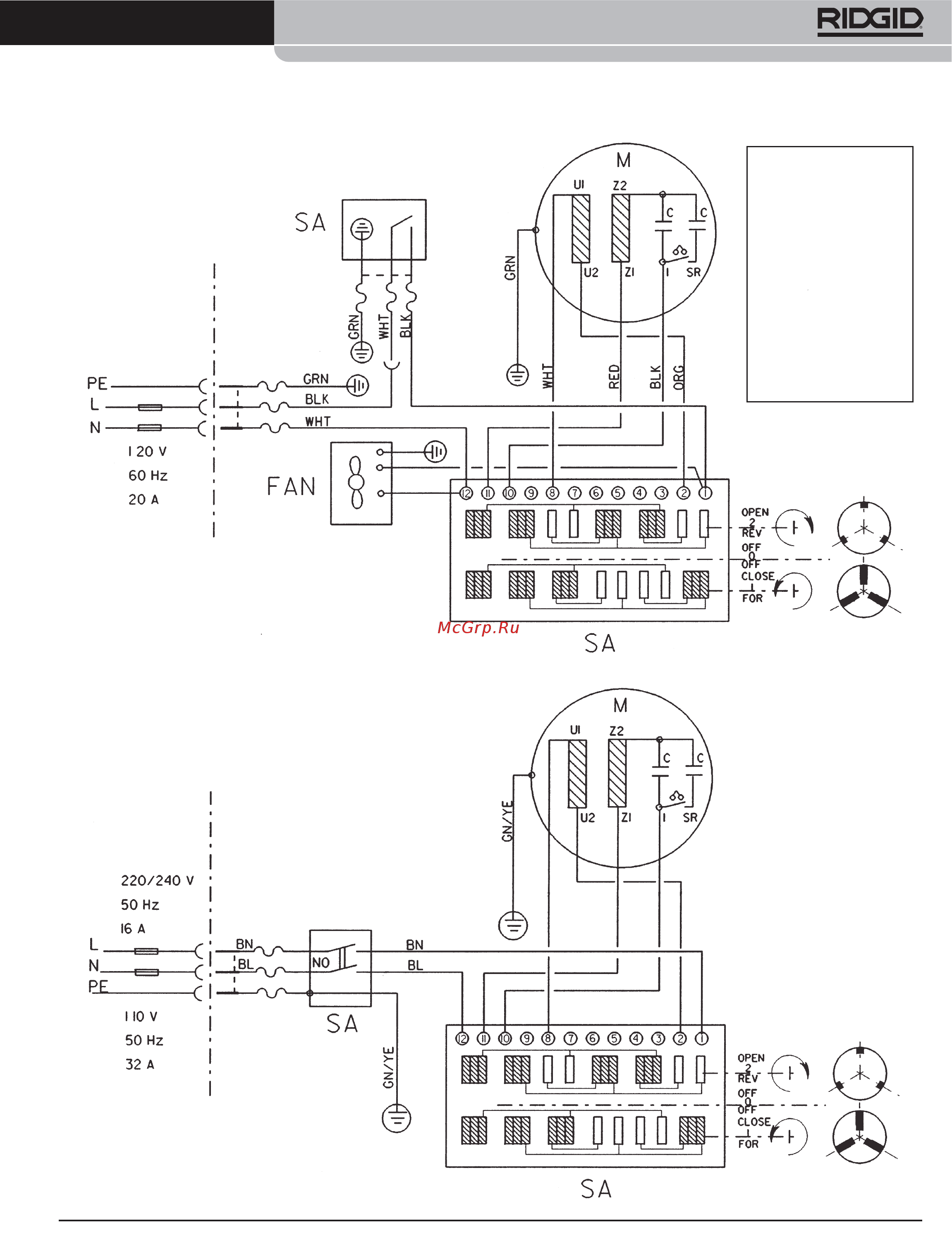

Монтажная схема заменяющего переключателя
1224 и 1822-I
1822-IC
only
240
60
10 A
Старый 1224
с быстрым
отключением
Синий..............10
Коричневый....12
Желтый.............2
Красный...........11
Черный..............1
Белый................8
Монтажная схема заменяющего переключа-
теля 1224 и 1822-I
(1)
Монтажные схемы
