Компания Ridge Tool

Резьбонарезной станок №1224

ВНИМАНИЕ

Во избежание серьезных травм требуется надлежа-

щий монтаж резьбонарезного станка. Следует

соблюдать следующие процедуры:

Установка станка на опору

1. Станок предназначен для установки на три универ-

сальные опоры, перечисленные ниже.

2. Схема и список деталей для опор указаны в списке

деталей станка №1224.

3. Соберите опору, чтобы "внутренние" наклейки рас-

полагались по направлению к внутренней части

опоры (рисунок 3).

4. Вставьте стопорные шпонки опоры в нижние части

ножек, как показано на подробном чертеже.

Вставьте четыре распорки между ножками. С помо-

щью 4-х болтов 3/8 – 16 x 4 с шестигранной головкой

прикрепите ножки к поперечине. Установите две по-

ловины стопора опоры на нужном расстоянии,

20,25

43,69

18,42

15,50

28,84

11,92

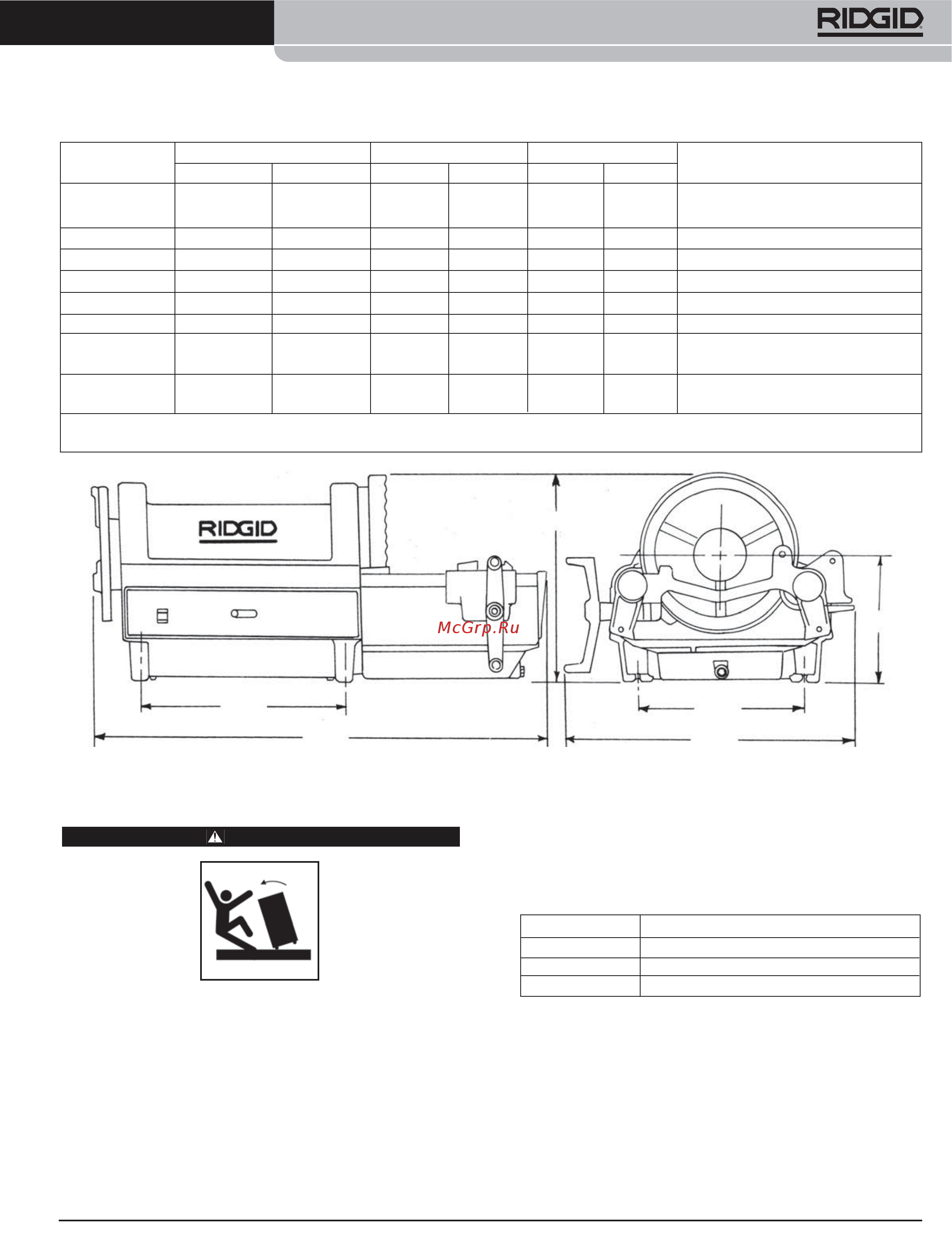

Рисунок 2 – Размеры станка 1224

Опоры станка

№ модели Описание

100 Универсальная опора на ножках с поддоном

150 Универсальная опора на колесах с поддоном

200 Универсальная опора на колесах с ящиком

Примечания

Самооткрывающаяся головка

Быстрооткрывающаяся головка

Самооткрывающаяся головка

Быстрооткрывающаяся головка

Сплавные или высокоскоростные гребенки,

UNC или UNF BSW или BSF, правая или

левая резьба

Сплавные или высокоскоростные гребенки,

UNC или UNF BSW или BSF, правая или

левая резьба

№ модели

головки

711 NPT

714 NPT

713 NPT

911 BSPT

914 BSPT

913 BSPT

541

542

Возможности

Труба Болт

1/4" - 2" 1/4" - 2"

21/2" - 4"

1/4" - 2"

1/4" - 2" 1/4" - 2"

21/2" - 4"

1/4" - 2"

1/4" - 1"

11/8" - 2"

Набор гребенок

Труба Болт

3 16 UNC

14 UNF

3 16 BSW

10 UNC

6 UNC

4 UNF

Резьбы

Прав. Лев.

Гребенки Американской национальной серии (высокая скорость) (8 витков на дюйм 11/8" - 21/2") (12 витков на дюйм 1/2" - 21/2"), и (16 вит-

ков на дюйм 13/16" - 21/2") Трапецеидальные и метрические гребенки общего назначения для болтовых головок 541 и 542 доступны по

Резьбонарезные головки и гребенки

Монтаж и транспортировка

станка
