5. Надежно затяните маховик патрона станка на пат-
роне для патрубков.
ВНИМАНИЕ!
6. Выполните развертку и нарезание резьбы на трубу.
7. После нарезания резьбы ослабьте маховик патрона
станка и вытащите патрубок из патрона для патруб-
ков. (Рисунок 28В)
8. Слегка ударьте по патрону для патрубков на суп-
порте станка для извлечения патрубка.
НЕ ПЫТАЙТЕСЬ делать патрубки короче,
чем 3 1/4 . Это приведет к тому, что патрон
для патрубков столкнется с головкой.
Патрон № 819 для патрубков
Патрон RIDGID № 819 для патрубков позволяет быстро и
без труда удерживать патрубки с резьбой по всей длине
и узкой ненарезной средней частью или штифты для на-
резания резьбы.
Возможности:
Стандартные трубы 1/8 – 2 (NPT)
Болты или штифты 1/4 – 2 (UNC или UNF)
Процедуры нарезания резьбы на патрубки
НЕ ЗАПУСКАЙТЕ станок, когда патрон-
ный ключ находится в зацеплении с переходником или
спусковым кольцом.
1. Зажмите трубу в патроне. Нарежьте резьбу и выпол-
ните развертывание с одного конца и отрежьте
патрубок желаемой длины.
2. Установите патрон для патрубков (рисунок 29) в пат-
рон станка, зажимая канавки кулачков.
3. Расположите малый конец губки (рисунок 29) по на-
правлению к переходнику с трубой 1/8" – 3/4";
большой конец с 1"; без губки – трубы 1 1/4" и
больше.
4. Выберите нужный размер переходника патрона для па-
трубков и вкрутите его в патрон для патрубков (рисунок
29) вручную. Затяните ключом, поставляемым вместе с
патроном для патрубков.
5. Вкрутите патрубок (рисунок 30) с резьбой на одном
конце в переходник вручную. Выполните развертку и
резьбу на другом конце.
6. Вставьте штифт на конце ключа (рисунок 30) в одно
из отверстий разжимающей втулки патрона для па-
трубков и поверните. Вручную уберите патрубок с
резьбой.
Во избежание травм уберите ключ до
включения станка.
Ridge Tool Company
21
Резьбонарезной станок №1224

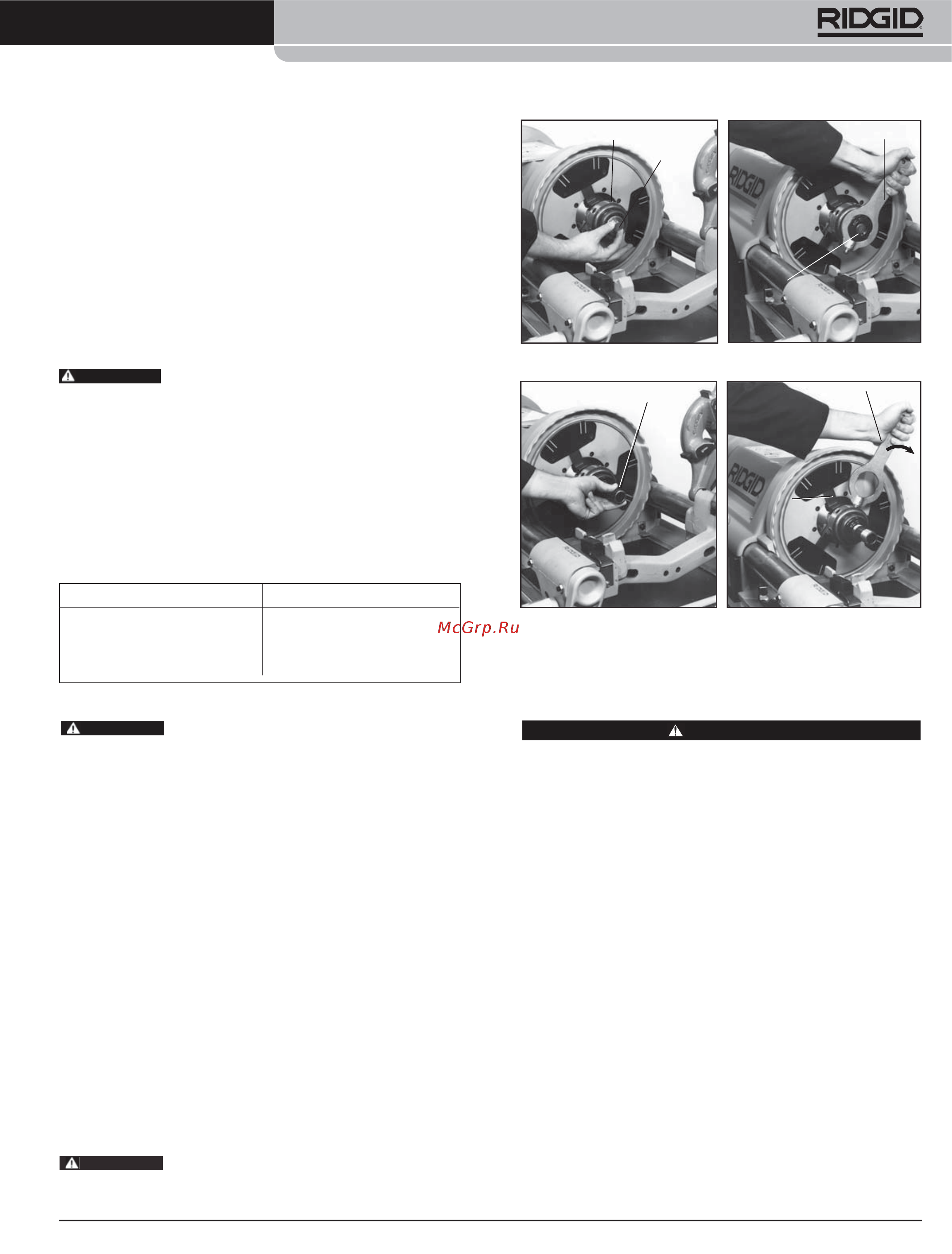

Рисунок 29 – Установка патрона для патрубков и переход-
ника
Рисунок 30 – Установка необработанного патрубка и осво-
бождение готового патрубка с помощью ключа
Принадлежности
ВНИМАНИЕ
Только следующие продукты RIDGID предназначены
для работы со станком 1224. Прочие принадлежности,
предназначенные для других инструментов, могут
стать опасными при использовании вместе с данным
станком. Во избежание серьезных травм используйте
только перечисленные ниже принадлежности.
Принадлежности для станка
Резьбонарезные головки:
№ 711 или 911 ..........1/2" - 2" правая резьба
NPT/NPSM или BSPT/BSPP
№ 714 или 914 ........../4" - 4" правая резьба
NPT/NPSM или BSPT/BSPP
Самооткрывающаяся
№ 713 или 913 ..........1/4" - 2" левая резьба NPT или
BSPT № 541
№ 541........................1/4" - 1" болтовая головка
№ 542 ........................1 1/8" - 2" болтовая головка
Головка № 725 для накатки желобков
Трубы.........................2 1/2" – 4"
Подача смазки через головку
Переходники для Переходники для
ВНИМАНИЕ
Патрон для патрубков
Губка
Переходник
Ключ
Патрубок
Ослабьте
кольцо по
часовой
стрелке
Ключ
ВНИМАНИЕ
Короткие куски труб можно отрезать по
длине во время их удержания в патроне
для труб.
1/8", 1/4", 3/8", 1/2",
3/4", 1", 1 1/", 1 1/2"
1/4 – 2 UNC
1/4 – 1 1/2 UNF
1/4 – 2 BSW
ОСТОРОЖНО
