Ridgid 1224 26107 (1/2-4) [6/28] Описание

Компания Ridge Tool

Рабочая скорость ............36 об/мин – трубы 1/4" - 2"

12 об/мин – трубы 21/2" - 4"

– для материалов с высокой

скоростью обработки, таких

как нержавеющая сталь или

стержни Rc30

Двигатель:

Тип .................................Индукционный

Мощность .......................1/2 л.с.

Напряжение ...................120 В, 1 фаза, 60 Гц

1 фаза, 60 Гц 115/220/240 В,

1 фаза, 50 Гц

Ток ..................................15 А (120 В)

Управление ......................Вращательный переключатель

FOR/OFF/REV и педальный вы-

ключатель

Насос ................................Героторный, самовсасывающий

Труборез ..........................№ 764 – С режущим роликом,с

самоцентрированием, плаваю-

щий

Зенковка .........................№ 744 1/4" - 4" с лезвиями, для

правой руки

Масса ................................220 кг

Стандартное оборудование

Резьбонарезной станок №1224 с педальным вы-

ключателем

1 – Отводящаяся самооткрывающаяся резьбонарезная

головка №714 (914) 21/2" – 4"

1 – Универсальная самооткрывающаяся резьбонарезная

головка №711 (911) 1/4" – 2"

1 – Набор гребенок 1/2 – 3/4

1 – Набор гребенок 1 – 2

1 – Набор высокоскоростных гребенок 21/2"-4"

1 – 5 л масла Nu-Clear*

3 – 3 шестигранных ключа

1 – Запасной ролик F-229 трубореза

1 – Комбинированный ключ 3/4"

1 – Ящик для инструментов

1 – Зенковка №744

1 – Труборез №764

1 – Банка белого уплотнителя с Тефлоном, 120 мл

Монтаж и транспортировка станка

Резьбонарезной станок №1224

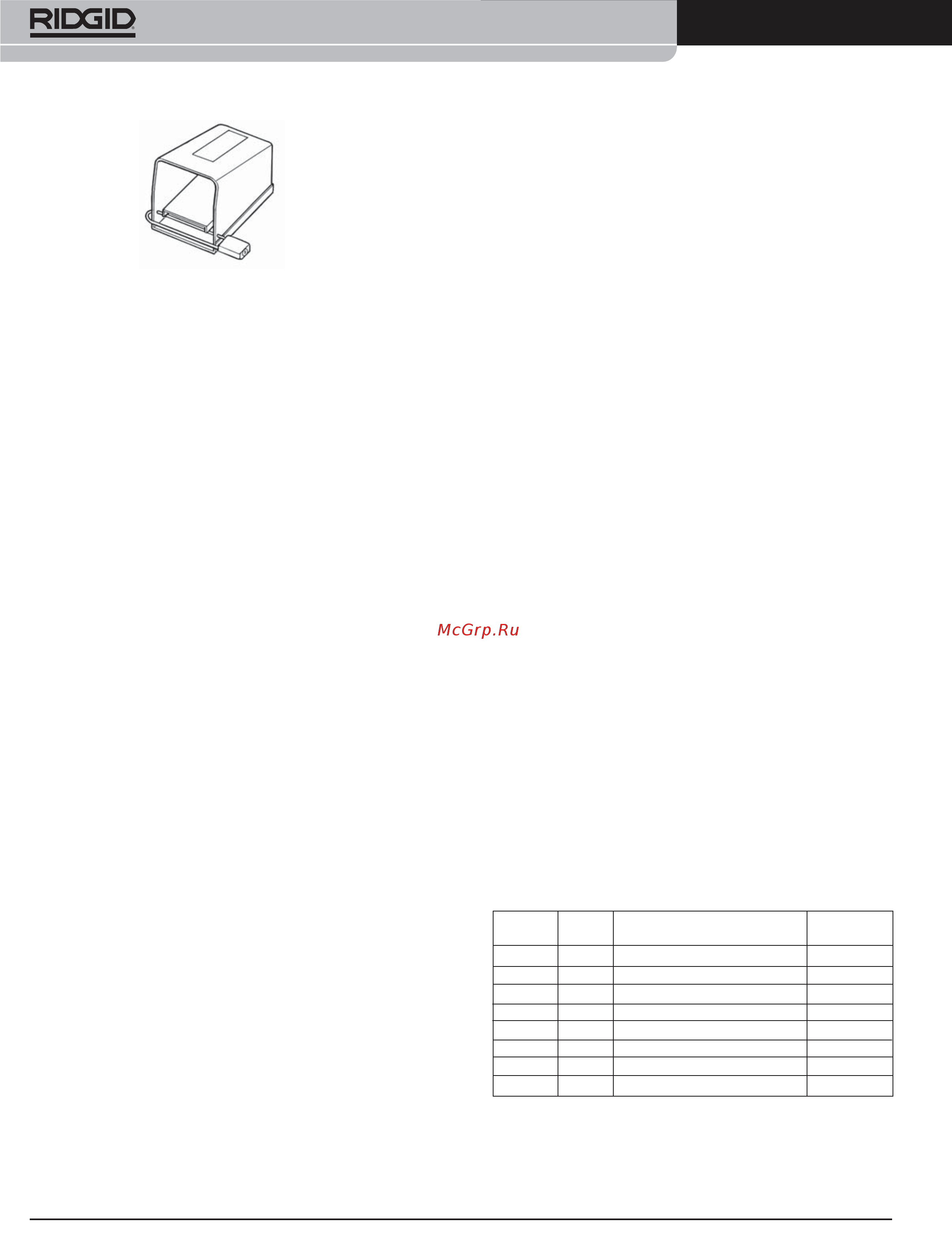

Рисунок 1 – Заблокированный педальный выключа-

тель

Описание, характеристики и стан-

дартное оборудование

Описание

Резьбонарезной станок RIDGID №1224 представляет

собой станок с приводом от электродвигателя, который

центрирует и зажимает в патроне трубы, патрубки и

стержни (сортовой прокат) и вращает их во время наре-

зания резьбы, резания и расширения. Переключатель

FOR/OFF/REV изменяет направление вращения (влево

или вправо). Гребенки устанавливаются в самооткры-

вающуюся резьбонарезную головку. Автоматическая

система смазывания подает масло для нарезания резьбы

на заготовку во время операций нарезания резьбы.

Имеется труборез с лезвиями для обдирания и отрезания

труб из сарана и труб с пластиковым покрытием.

Резьбонарезная головка с зубчатой передачей может ис-

пользоваться вместе со станком для нарезания резьбы на

трубах диаметром 4-6".

Резьбонарезной станок RIDGID №1224 также можно ис-

пользовать в качестве источника питания для

желобонакаточного оборудования. Желобонакаточное

оборудование, прикрепляемое к направляющим резьбо-

нарезного станка, накатывает желобки на множестве

различных труб и материалов. Резьбонарезная головка

также способна накатывать желобки и снимать фаску с

труб диаметром до 4".

Характеристики

Нарезание резьбы ...........Трубы 1/4 – 4

Болты – 1/4 – 2

Головка с ЗП: Патрон для труб

4" – 6"

Зажимной патрон ............Быстрозажимной патрон со

сменными губками кулачков

Заднее центрирующее

устройство........................Управляется улиткой, враща-

ется вместе с патроном

Коробка передач .............Двухступенчатая, передаточ-

ное число 3:1

Стандартные станки

Артикул №

модели Описание Напр-е

26092 1224 1/2" – 4" NPT 120В 60 Гц

26097 1224 1/2" – 4" NPT 240В 60 Гц

26127 1224 1/2" – 4" BSPT 120В 60 Гц

26112* 1224 1/2" – 4" BSPT 115В 50 Гц

26122 1224 1/2" – 4" BSPT 240В 60 Гц

26107* 1224 1/2" – 4" BSPT 220В 50 Гц

26102 1224 1/2" – 4" BSPT GS 220В 50 Гц

31442* 1224 1/2" – 4" NPT 220В 60 Гц

* Со станками артикулов №№ 26112, 26107 и 31442 масло не постав-

ляется. Масло следует заказывать отдельно.
