Сплитстоун CR1413 /двиг. Honda GX390 /11,7HP/ 143184 [13/34] Использование по назначению

www.splitstone.ru Резчики кровли CR-146, CR-149, CR-1413

2 Использование по назначению

 внимательно проверить состояние режущего инструмента и надежность его крепления

(на резчик устанавливается режущий инструмент с посадочным отверстием 25,4мм).

 проверить место предполагаемых работ на наличие выступающих элементов металличе-

ской арматуры или др. препятствий, которые помешают продвижению резчика при рез-

ке. При обнаружении препятствий необходимо их удалить или скорректировать маршрут

реза.

ВНИМАНИЕ! Запрещается проводить работы в местах, где есть наличие

выступающих элементов металлической арматуры или др. препятствий,

которые помешают продвижению резчика при резке

Порядок установки/смены режущего инструмента:

 Установите режущий инструмент (рисунок 4), для чего:

o отвернув барашковые гайки поз.42 с шайбами поз.46, снимите крышку кожуха поз.11;

Поз

Артикул Наименование

Входит в состав резчика

CR-146 CR-149 CR-1413

52721 Шпиндель CR149.23.000 + + +

52718 Кожух CR149.22.000 + + +

60954 Крышка CR149.22.001 + + +

17942 Планшайба CR149.05.004 + + +

4037 Болт М12-6gх25.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + + +

4312 Гайка-барашек М 8-6H.6.016 DIN 315 + + +

4202 Шайба 8.01.016 ГОСТ 11371-78 (DIN 125) + + +

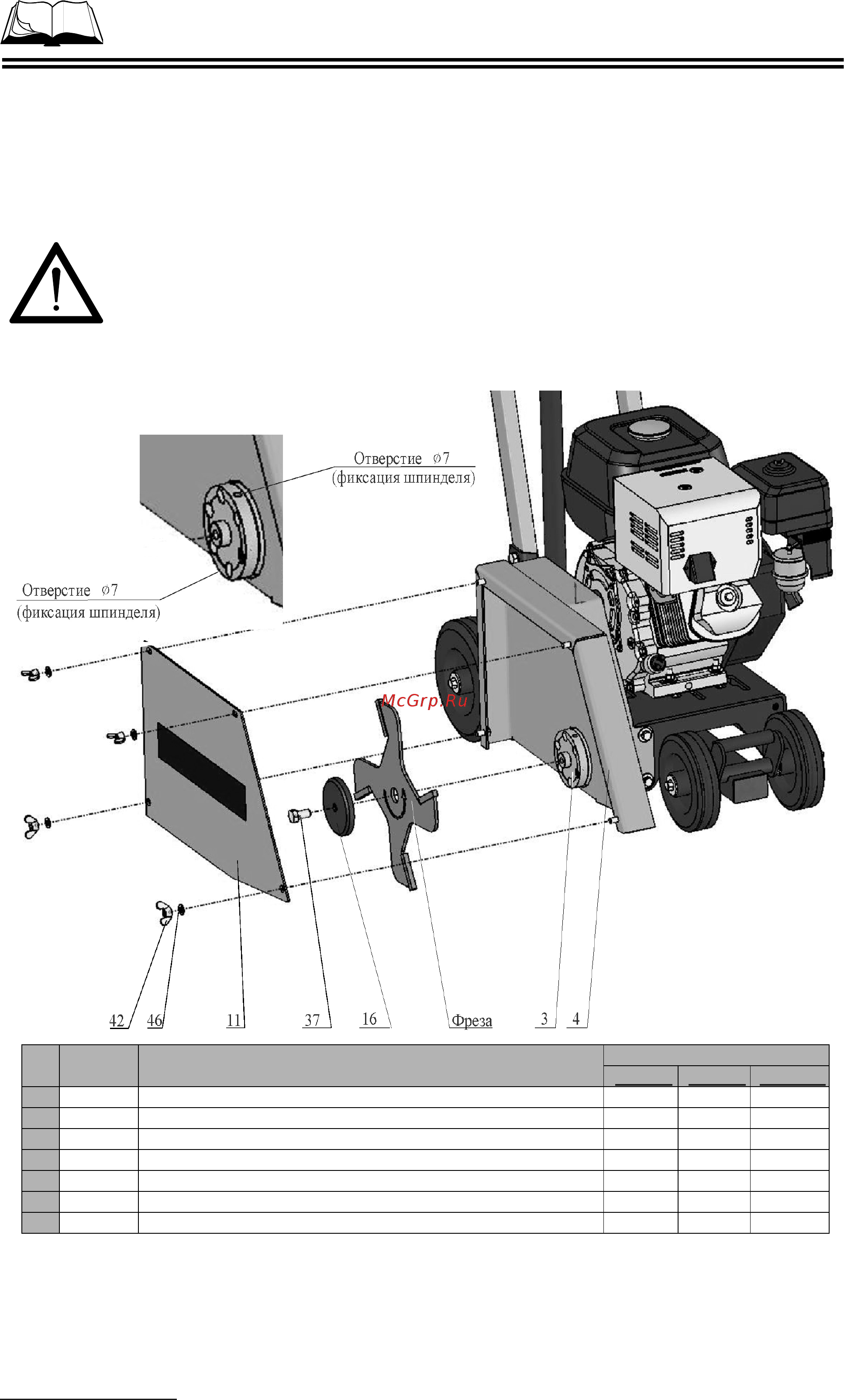

Рисунок 4 – Установка/смена режущего инструмента
