www.splitstone.ru Резчики кровли CR-146, CR-149, CR-1413
19
3 Техническое обслуживание
Поз
.
Артикул Наименование
Входит в состав резчика
CR-146 CR-149 CR-1413
3
52721 Шпиндель CR149.23.000 + + +
52718 Кожух CR149.22.000 + + +
9
14978 Прижим 146М.09.100 +
17247 Прижим CR149.07.100 +
10864 Прижим CR149.07.100-01 +
22
10460 Двигатель бензиновый Honda GX200 SX4 (6,5HP) +
2756 Двигатель бензиновый Honda GX270 SXQ4 (9HP) +
2755 Двигатель бензиновый Honda GX390 K1 SXQ4 (13HP) +
23
1048 Ремень клиновой AV10x750La, Gates 6210 (XPZ 737) + + +
24
3343 Тяга привода ручного тормоза 21080-3508071-00 + + +
32
3990 Болт М 8-6gх20.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + + +
40
4305 Гайка М 8-6H.8.016 ГОСТ 5915-70 (DIN 934)
+ +
43
4250 Шайба 8.65Г.016 ГОСТ 6402-70 (DIN 127) + + +
45
1818 Шайба 8.01.016 ГОСТ 6958-78 (DIN 9021) + + +
46
4202 Шайба 8.01.016 ГОСТ 11371-78 (DIN 125) + + +

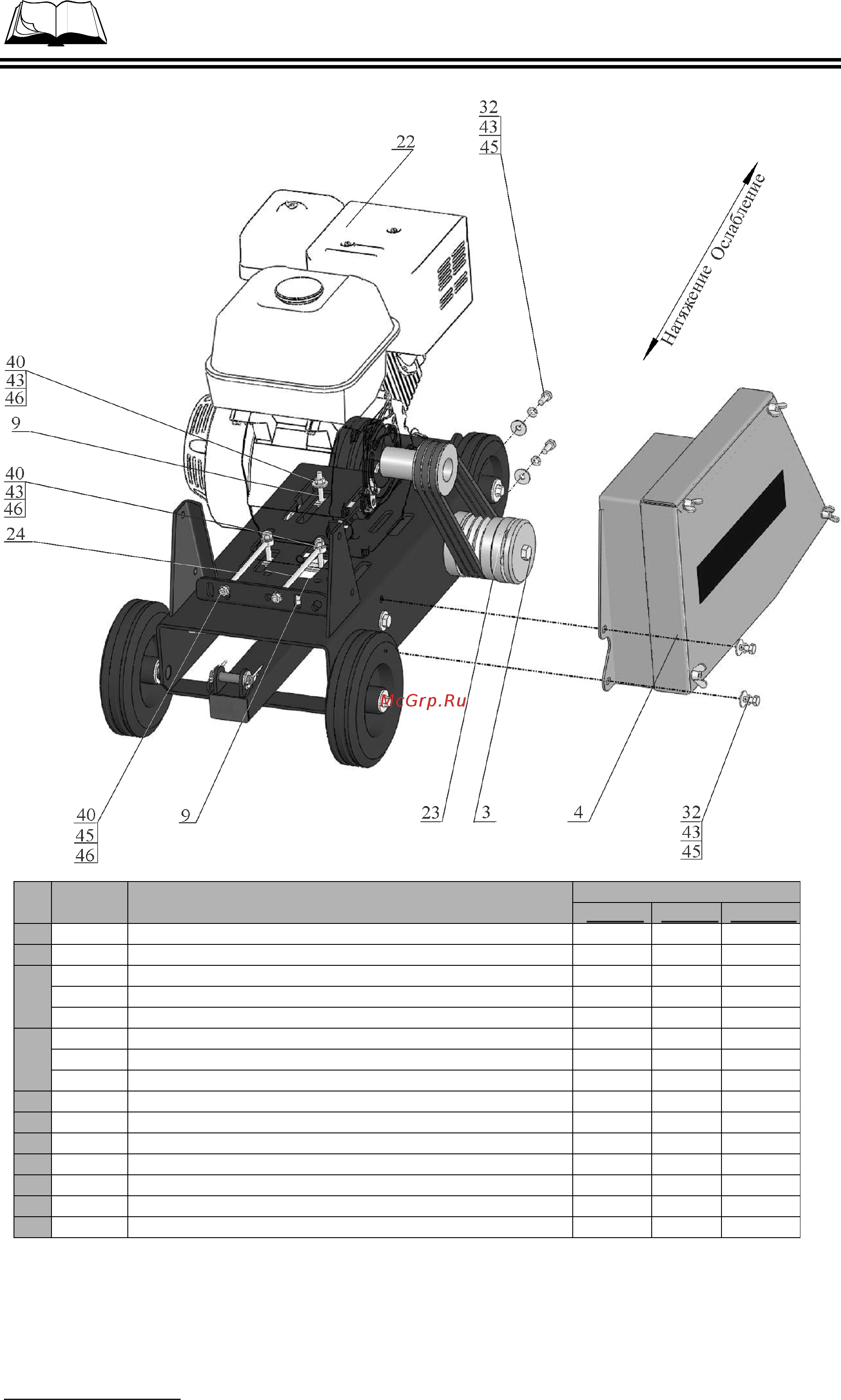

Рисунок 5 – Замена и натяжение приводных ремней
