www.splitstone.ru Резчики кровли CR-146, CR-149, CR-1413
7
1 Описание и принцип работы
1.3 Устройство и принцип работы
Здесь и далее (кроме Раздела 6) в таблицах в рисунках указаны наимено-
вание и обозначение
у
злов и деталей к резчикам с двигателем марки
Honda с метрическим валом (литеры в обозначении двигателя “SX”).
Поз
.
Артикул Наименование
Входит в состав резчика
CR-146 CR-149 CR-1413
1
143383 Рама CS146.200 + + +
2
60819 Водило 146М.22.000 + + +
3
52721 Шпиндель CR149.23.000 + +
4
52718 Кожух CR149.22.000 + + +
6
18546 Тяга CS18.34.300A + + +
7
127016 Винт CS18.43.400 + + +
8
143381 Рычаг CS146.120 + + +
11
60954 Крышка CR149.22.001 + + +
15
60834 Шкив CS146.003 +
60823 Шкив CR149.001 + +
16
17942 Планшайба CR149.05.004 + + +
21
60832 Планшайба CR149.23.003 + + +
22
10460 Двигатель бензиновый Honda GX200 SX4 (6,5HP) +
2756 Двигатель бензиновый Honda GX270 SXQ4 (9HP) +
2755 Двигатель бензиновый Honda GX390 K1 SXQ4 (13HP) +
23
1048 Ремень клиновой AV10x750La, Gates 6210 (XPZ 737) + + +
24
3343 Тяга привода ручного тормоза 21080-3508071-00 + + +
25
121676 Рукоять резиновая мотоцикла левая 134001202501 (ЯРТ) + + +
29
40629 Корпусной подшипниковый узел UCFL 204 + + +
37
4037 Болт М12-6gх25.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + + +
42
4312 Гайка-барашек М 8-6H.6.016 DIN 315 + + +

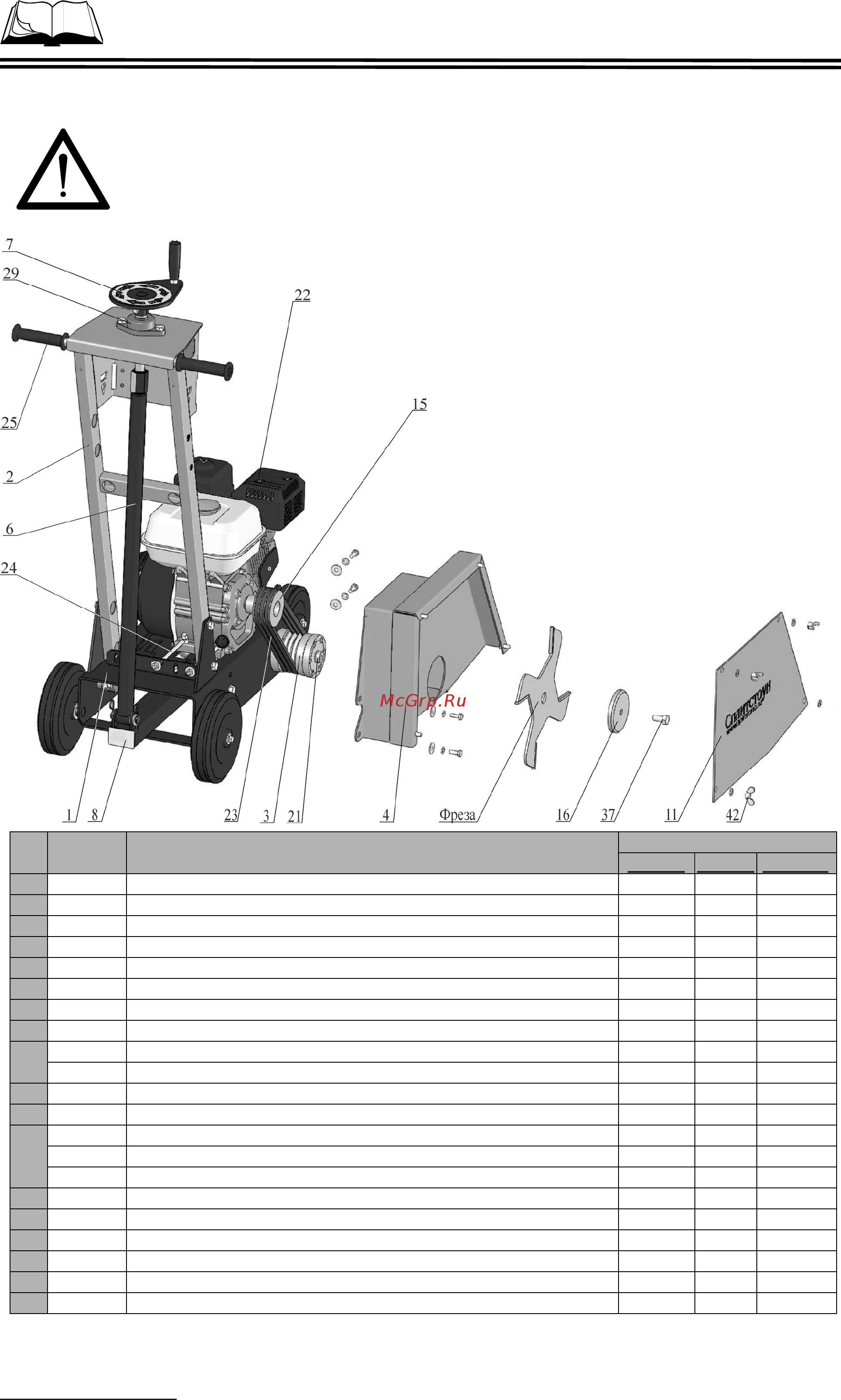

Рисунок 1а – Устройство резчика
