3 Техническое обслуживание

3.3.5 Техническое обслуживание винтовой пары подъемного механизма

 В случае загрязнения пары «винт-гайка» может наблюдаться вращение маховика винта

поз.7 (рисунок 7) с большим усилием и скрипом.

 Для очистки винт необходимо максимально вывернуть из тяги поз.6, для чего, вращая

маховик против часовой стрелки (рама резчика опускается).

 Протрите резьбу винта поз.7 чистой ветошью и смажьте смазкой Литол-24.

 Распределите смазку равномерно по всей длине винта, вращая маховик по часовой стрел-

ке, и обратно.

Поз

Артикул Наименование

Входит в состав резчика

CR-146 CR-149 CR-1413

18546 Тяга CS18.34.300A + + +

127016 Винт CS18.43.400 + + +

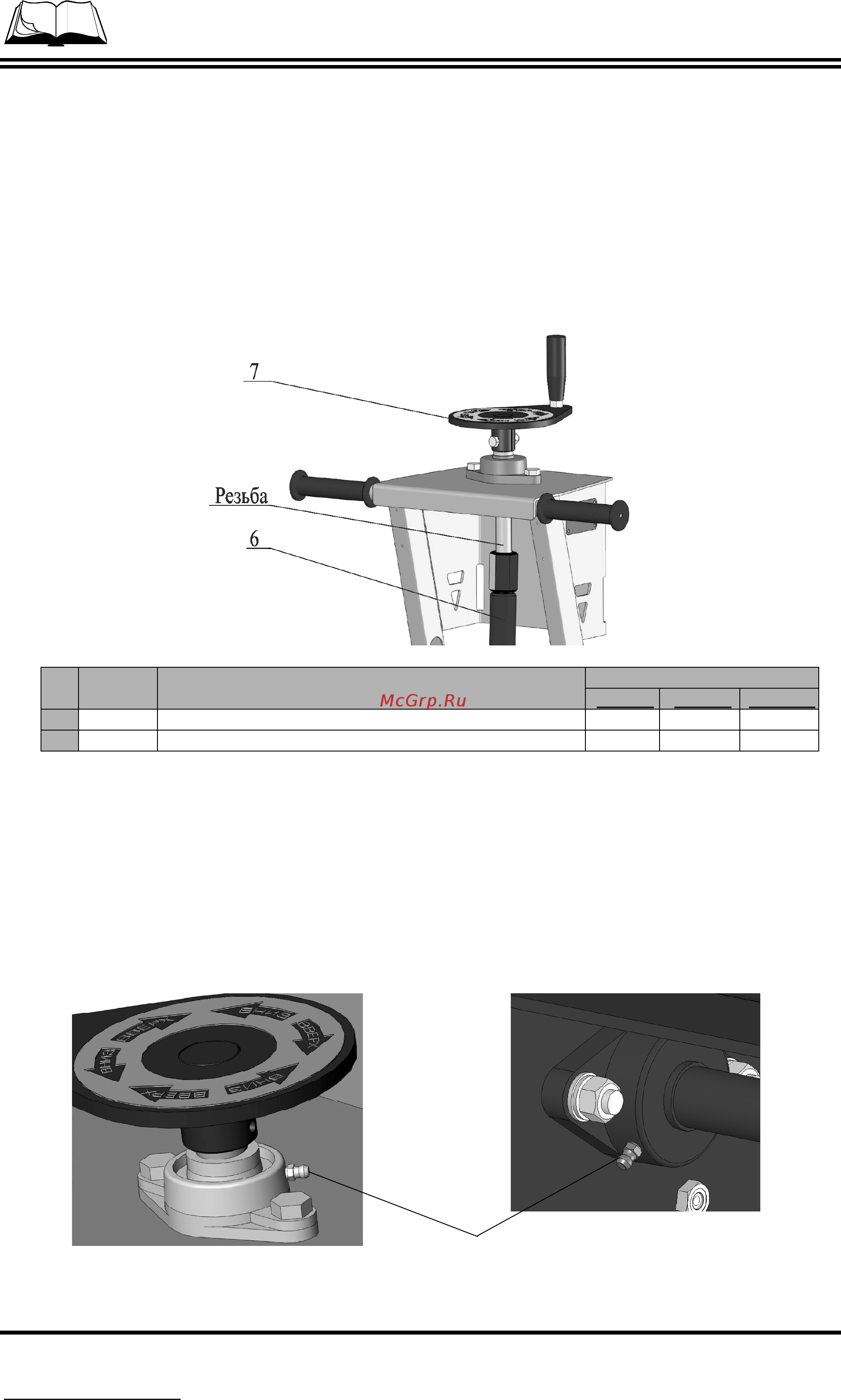

Рисунок 7 – Техническое обслуживание винтовой пары

3.3.6 Техническое обслуживание корпусных подшипниковых узлов

 Корпусные подшипниковые узлы оснащены специальной масленкой (рисунок 8).

 Перед смазкой необходимо очистить масленку от пыли и грязи.

 Смазка нагнетается шприцем через данную масленку до момента выхода смазки из-под

уплотнений.

Масленка

Рисунок 8 – Техническое обслуживание корпусных подшипниковых узлов
