104
始動防止機能
本装置にはドライブの過電流保護機能が付いています。ドライブは、消費電流が高く
なりすぎると自動的にオフになります。例えば、材料に十分に可塑化されていない場
合、ドライブは始動しない、または短時間しか作動しません。
オーバーヒート防止機能
ドライブが外部要因による影響で、あるいは材料の溶解温度が低すぎるためにオーバ
ーヒートした場合、内部高温防止装置がドライブをオフにします。ドライブの温度が
下がると、オーバーヒート防止機能は再び自動的にオンになります。
• 取っ手(9) とユニットサポート(8) を本装置の左右どちらかに取り付けます。
• 操作する前に、電源コード (13)、コネクター、および延長コードに電気的、機械的損傷
がないか確認してください
• 延長用ケーブルを最小横断面で使用する際の注意点：
•
延長用ケーブルは認定されたものであり、使用場所（広い場所で許可されているものでなくてはなりません。
•
電力供給に対する集合体の使用に際して、以下の定格電圧が有効となります：
2 x
定格電圧
Hand-Extruder.
Hand-Extruder
を可燃性あるいは引火性のある環境では使用しないでください。作業の際には安全に
注意してください。配電網およびコードは固定せず使用者あるいはその他の者の作業の邪魔にならない
よう、自由に動かせるようにしてください。
溶接準備
長さ
[m]
最小横断面
(230 V~
において
)
[mm
2
]
19
まで
2.5
20-50 4.0
• Hand-Extruderを電源に接続します。
• 本装置の熱風機スイッチ(1) をオンにします。
• 熱風温度を空気温度ポテンシオメーター(2) で調節します。
• 約10分後、作動温度に達します。
スイッチオン

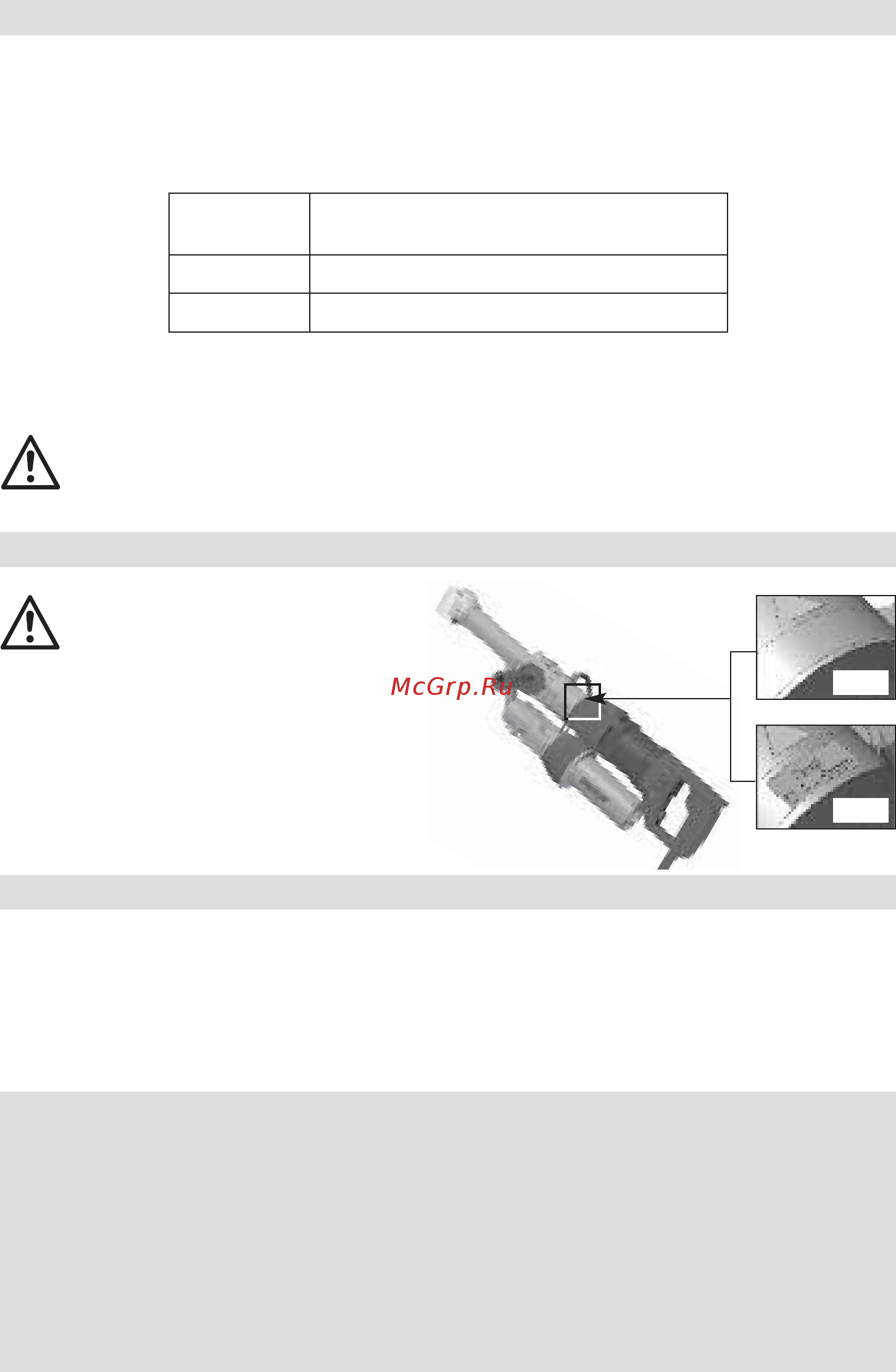

溶接ワイヤー
図A
図B
溶接ワイヤー、PE/PP、
3または4mm径
– 認可マークのないHand-Extruderの
みに使用します(図A参照)。
溶接ワイヤー、PE/PP、
4または5mm径
– 認可マークのあるHand-Extruderの
みに使用します(図B参照)。
