![Leister FUSION 2 119.200 [36/108] Cambio de la zapata de soldadura](/img/pdf.png)

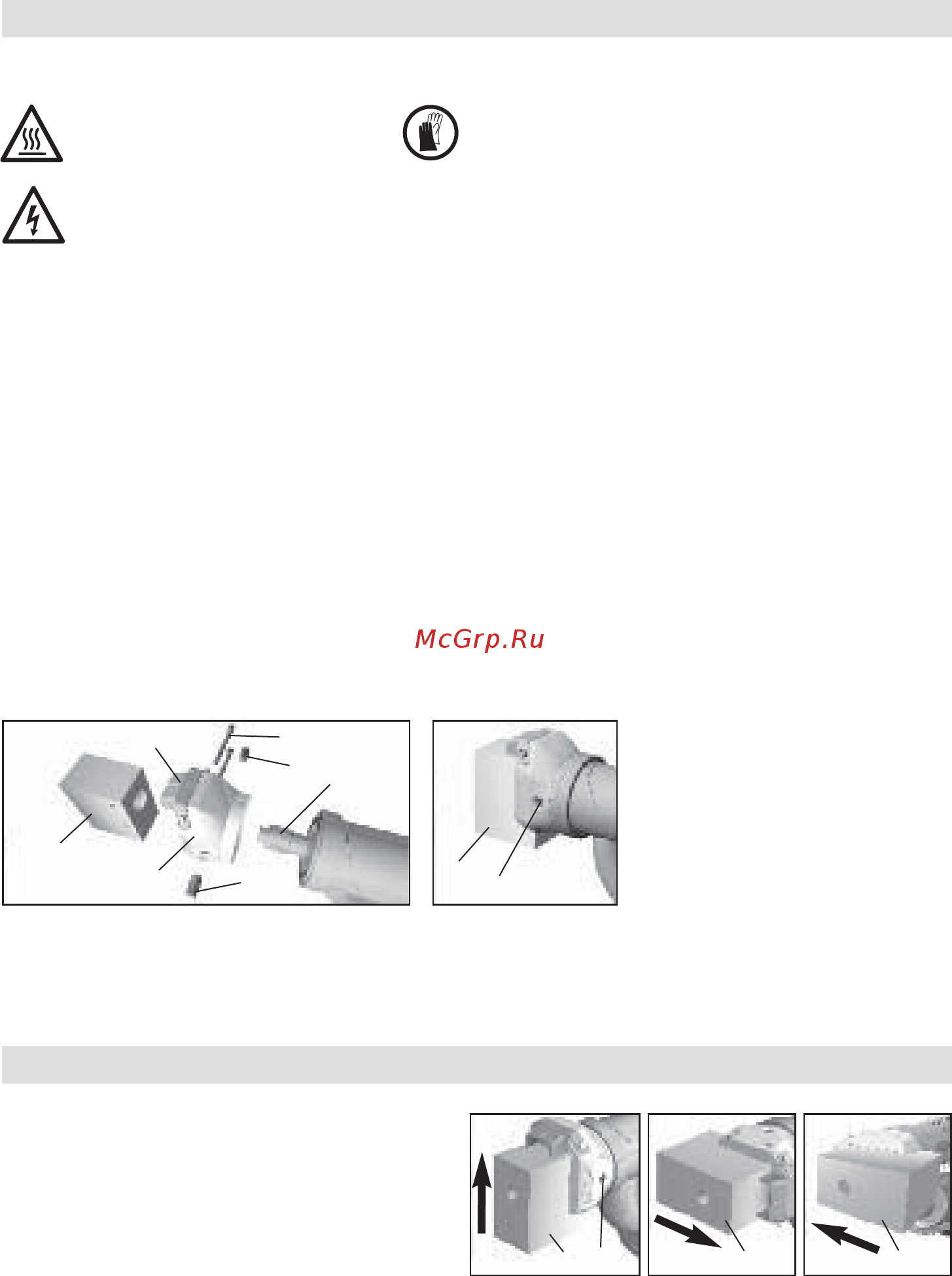

Leister FUSION 2 119.200 [36/108] Cambio de la zapata de soldadura
![Leister FUSION 3C (Фьюжн 3С) [36/108] Cambio de la zapata de soldadura](/views2/1262247/page36/bg24.png)
36
Peligro de quemaduras! Trabaje únicamente con guantes resistentes al calor.
• La sustitución de la zapata de soldadura se debe efectuar cuando el aparato tenga la temperatura de servicio.
Cambio de la zapata de soldadura
• Desmontaje
– Retirar la zapata de soldadura (5) de la boquilla de extrusión (19) junto con el soporte de zapata (17)
aflojando los tornillos de fijación (18).
– Limpiar los restos de soldadura de la boquilla de extrusión (19) en cada cambio de zapata y comprobar que
esté firmemente atornillada.
– Retirar la zapata de soldadura (5) aflojando los tornillos de sujeción (20) del soporte de zapata (17).
• Montaje
– Montar una de las zapatas de soldadura (5) adaptadas a la costura en el soporte de zapata (17) con
los tornillos de sujeción (20).
–
La zapata de soldadura (5) y el soporte de zapata (17) deben estar bien sujetos con tornillos de fijación (18).
• Aflojando los tornillos de fijación (18) se puede
girar la zapata de soldadura (5) sin escalas a
la dirección de soldadura deseada.
• Se deben volver a apretar bien los tornillos de
fijación (18).
Apague el aparato en temperatura de servicio y desconéctelo de la red eléctrica.
Dirección de soldadura
5 Zapata de soldadura
17 Soporte de la zapata de soldadura
18 Tornillo de fijación
19 Boquilla de extrusión
20 Tornillos de sujeción
21 Tobera de precalentamiento
18
5
5
21
19
17
18
18
20
5
5
5
18
