Leister FUSION 2 119.200 [8/108] Schweissrichtung
![Leister FUSION 3C (Фьюжн 3С) [8/108] Schweissrichtung](/views2/1262247/page8/bg8.png)
5 Schweissschuh
17 Schweissschuhhalter
18 Klemmschraube
19 Extrudierdüse
20 Befestigungsschrauben
21 Vorwärmdüse
8
Verbrennungsgefahr! Nur mit temperaturfesten Handschuhen arbeiten.
• Der Schweissschuhwechsel muss am betriebswarmen Gerät vorgenommen werden.

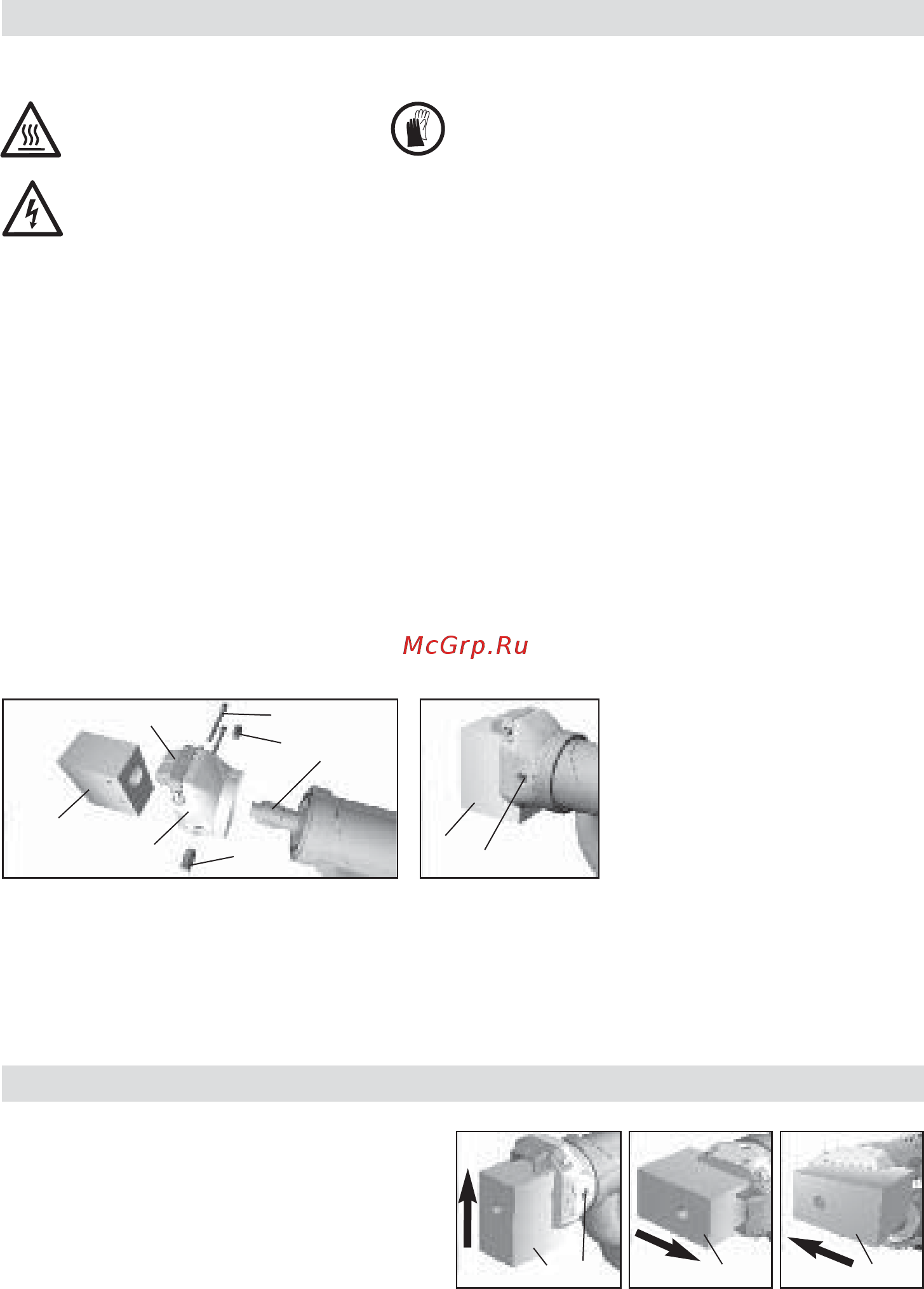

Wechsel des Schweissschuhs
• Demontage
– Den Schweissschuh (5) mit Schweissschuhhalter (17) durch Lösen der Klemmschrauben (18) von
der Extrudierdüse (19) entfernen.
– Die Extrudierdüse (19) bei jedem Schweissschuhwechsel von Schweissgutrückständen reinigen und sicher-
stellen, dass sie festgeschraubt ist.
– Schweissschuh (5) durch Lösen der Befestigungsschrauben (20) vom Schweissschuhhalter (17)
entfernen.
• Montage
– Einen der Schweissnaht angepassten Schweissschuh (5) an Schweissschuhhalter (17) mit Be fes tigungs -
schrauben (20) montieren.
–
Schweissschuh (5) und Schweissschuhhalter (17) müssen mit den Klemmschrauben (18) gut angezogen
werden.
• Durch Lösen der Klemmschrauben (18) kann
der Schweissschuh (5) stufenlos in die gewünschte
Schweissrichtung gedreht werden.
• Die Klemmschrauben (18) müssen danach wieder
gut angezogen werden.
Das betriebswarme Gerät abschalten und vom elektrischen Netz trennen.
Schweissrichtung
18
5
5
21
19
17
18
18
20
5
5
5
18
