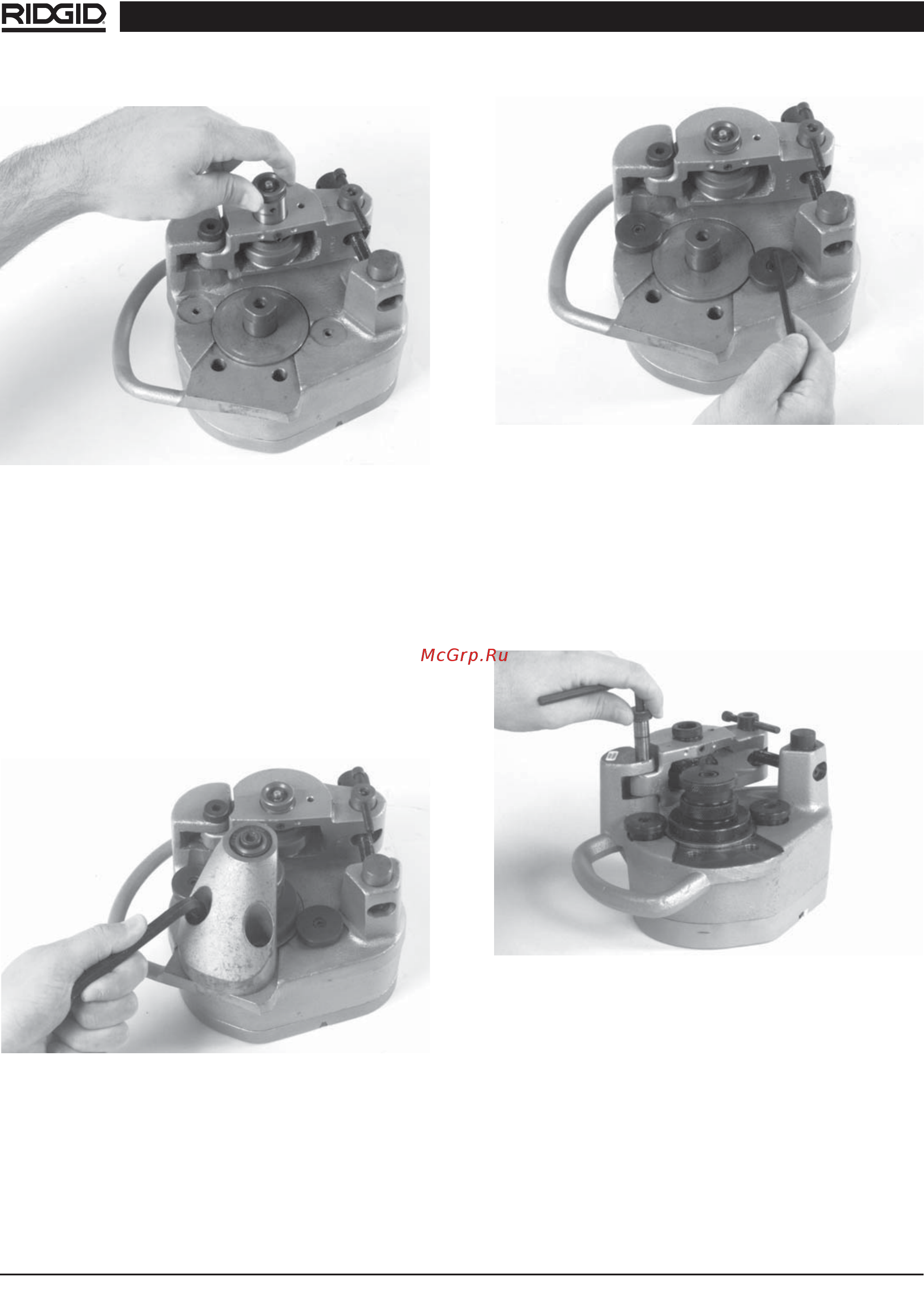

Рисунок 11 – Вставка вала накаточного ролика

4. Затяните установочный винт в рабочем рычаге с помощью шести-

гранного ключа 1/8 для фиксации вала накаточного ролика.

5. Расположите ведущий ролик над ведущим валом. Убедитесь, что

фланец ведущего ролика касается бронзовой упорной шайбы.

6. Вставьте винт с шестигранной головкой в ведущий ролик и затяни-

те шестигранным ключом 5/16 .

7. При установке ведущих роликов для сортамента 40 4 – 6 или сор-

тамента 10 8 – 12 , вставьте винты в корпус опоры и затяните

шестигранным ключом 3/8 (рисунок 12).

Рисунок 12 – Установка ведущих роликов

8. При установке набора роликов для сортамента 10 8 – 12 , с помощью

шестигранного ключа 3/16 выкрутите стабилизаторы 2 – 6 и

установите стабилизаторы 8 – 12 (рисунок 13).

Рисунок 13 – Установка стабилизаторов

Снятие роликов с целью установки

роликов для меди

1. Положите модель № 915 на стол набором роликов вверх.

2. Выкрутите винт с буртиком, который крепит рабочий рычаг к глав-

ному корпусу, с помощью шестигранного ключа 1/4 (рисунок 14).

Рисунок 14 – Выкручивание винта с буртиком

3. Вращайте ходовой винт против часовой стрелки, пока он не выйдет

из поворотной гайки, и снимите рабочий рычаг (рисунок 15).

Портативный желобонакатчик № 915
