Компания Ridge
5
Подготовка желобонакатчика № 915
ВАЖНО! Чтобы обеспечить должную глубину желобков, следует
накатить проверочные желобки и замерить их с помо-
щью измерительной рулетки.
1. Положив желобонакатчик на верстак или пол, вращайте ходовой
винт против часовой стрелки, чтобы отвести накаточный ролик от
ведущего ролика (рисунок 2).

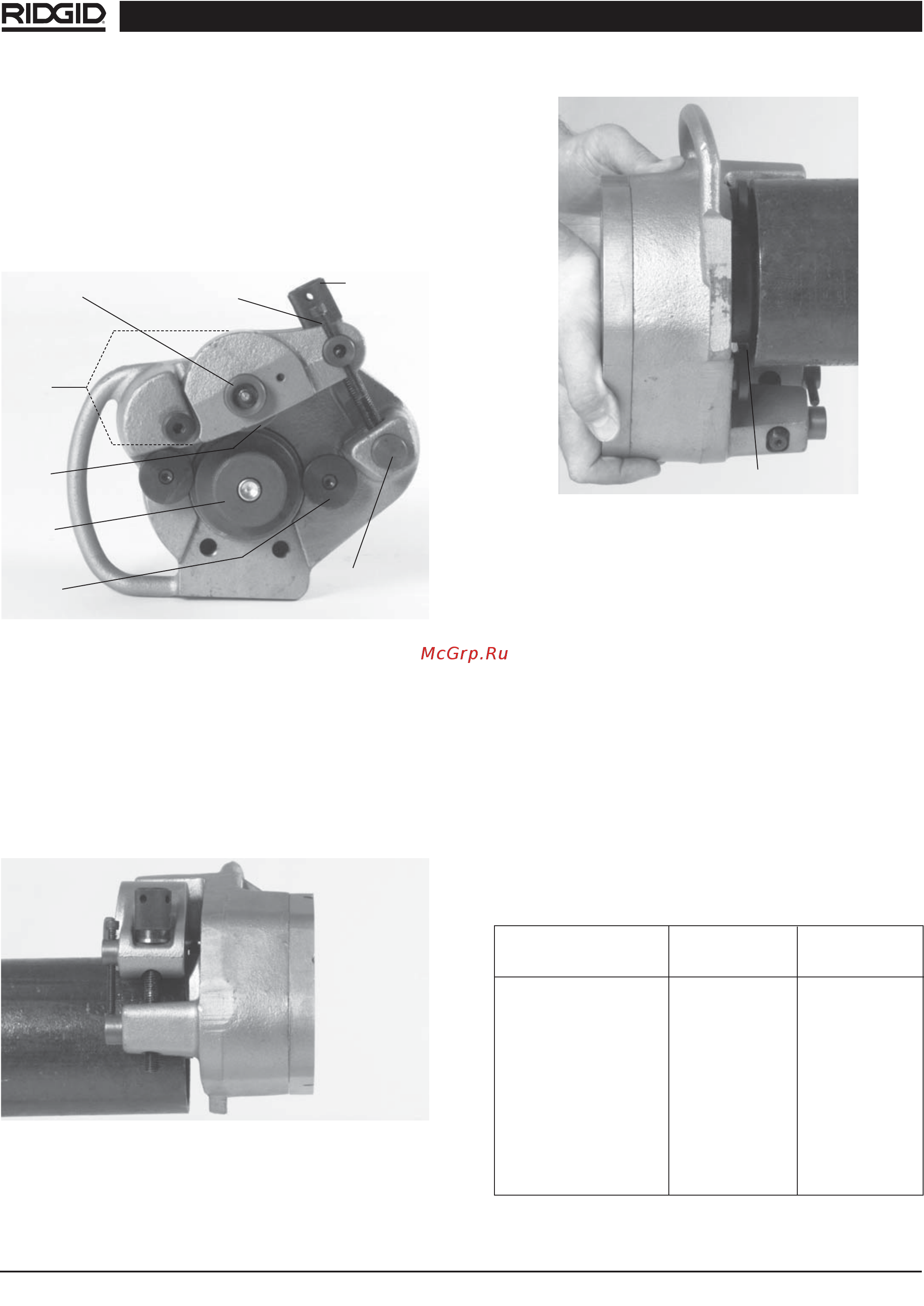

Рисунок 2 – Отведение накаточного ролика от ведущего ролика
ВНИМАНИЕ! Убедитесь, что характеристики набора роликов подхо-
дят для диаметра выбранной трубы. Допустимый диа-
метр указан на ведущем ролике.
ВАЖНО! Не пытайтесь выполнить накатку желобков на медные
трубы с помощью набора роликов для стали. Также не
пытайтесь выполнить накатку на стальные трубы с помо-
щью набора роликов для меди.
2. С помощью ходового винта расположите модель 915 на трубе (рису-
нок 3).
Рисунок 3 – Расположение желобонакатчика на трубе
3. Вталкивайте устройство в трубу до полного зацепления. Торец
трубы должен касаться фланца ведущего ролика (рисунок 4).
Рисунок 4 – Труба контактирует с фланцем ведущего ролика
2. Вращайте ходовой винт по часовой стрелке вручную до его затяжки.
Теперь желобонакатчик должен быть зафиксирован на трубе.
Регулировка
под глубину желобка
ВНИМАНИЕ! Глубину накатки следует регулировать для каждой трубы
с новым диаметром и толщиной стенки.
1. После ручной затяжки ходового винта опускайте винт регулировки
глубины вниз, пока он не коснется поворотной гайки.
2. Поверните винт регулировки глубины на количество оборотов, ука-
занное в таблице 1 (Для стали/нержавеющей стали, для меди см. таб-
лицу 2. В таблицах указаны примерные значения).
ВНИМАНИЕ! Расстояние между винтом регулировки глубины и пово-
ротной гайкой равняется глубине накатки желобка.
Регулировка вверх-вниз с помощью проверочных желобков
обеспечит правильную глубину желобков для соедине-
ний
Таблица 1 – Регулировка глубины для стали/нержавеющей стали
Портативный желобонакатчик № 915
Вал накаточного
ролика
Ходовой винт
Рабочий
рычаг
Накаточный
ролик
Приводной
ролик
Прокладки
стабилизатора
Поворотна
я гайка
Винт
регулировки
глубины
Фланец приводного ролика
Диаметр труб
Обороты для Обороты для
из стали/нержавеющей стали
сортамента 10 сортамента 40
1
1
/
4
3
3
/
4
4
1
1
/
2
3
3
/
4
4
23
3
/
4
4
2
1
/
2
4
3
/
8
5
3
/
8
34
3
/
8
5
5
/
8
44
5
/
8
6
7
/
8
657
1
/
2
86Н/Д
10 6
1
/
4
Н/Д
12 7
1
/
2
Н/Д
