Ridgid 915 [9/16] Снятие и установка роликов для накатки желобков
4. Снимите ведущий ролик с ведущего вала.
5.
С помощью шестигранного ключа 1/8 ослабьте установочный винт в
рабочем рычаге и вытащите вал накаточного ролика (рисунок 9).

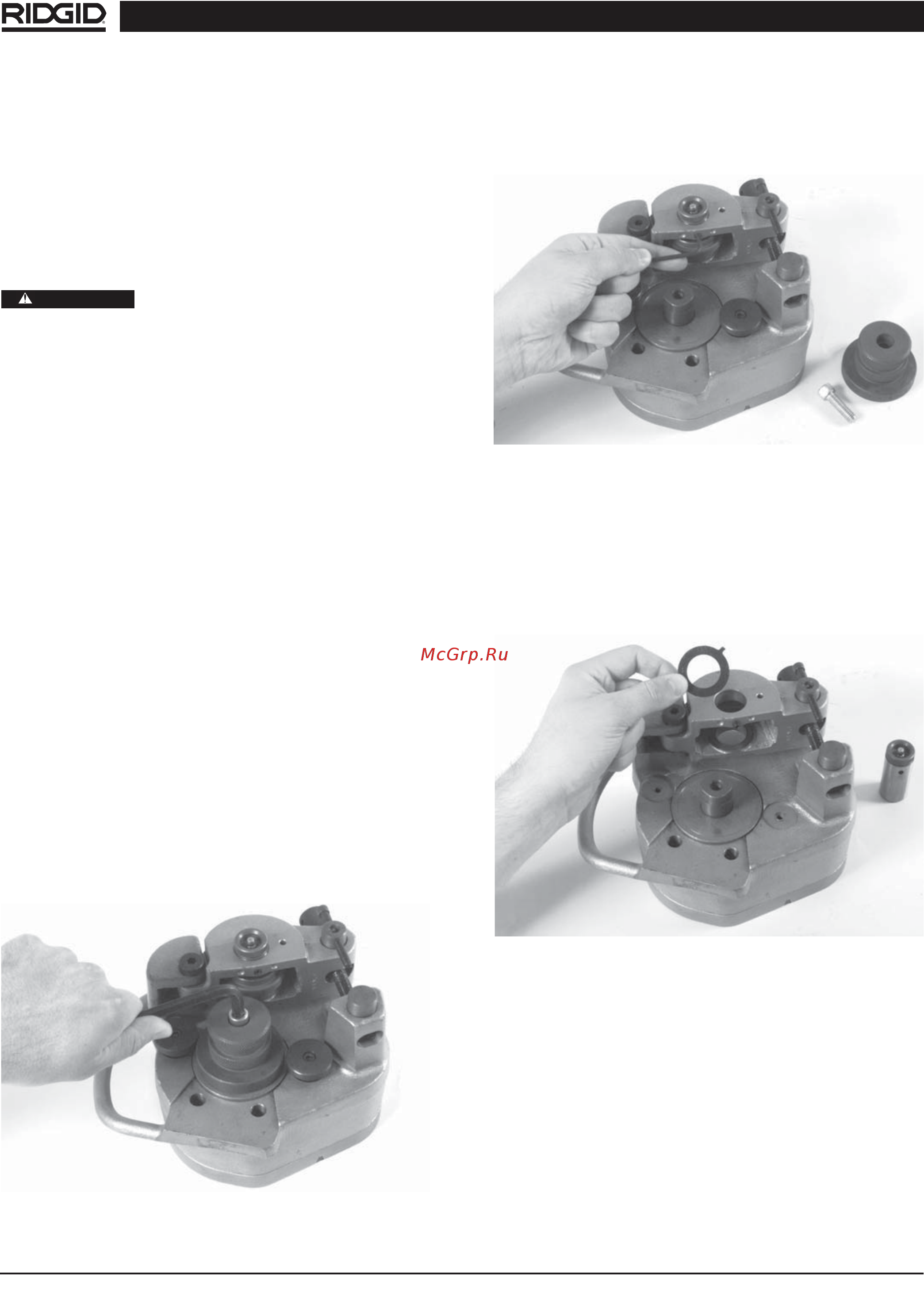

Рисунок 9 – Ослабление установочного винта в рабочем рычаге
5. Снимите накаточный ролик и упорные шайбы с рабочего рычага.
Установка нового набора роликов
1. Поместите плоскую упорную шайбу в конце паза рабочего рычага.
Поместите упорную шайбу с усами перед пазом рабочего рычага,
чтобы ус входил в небольшое отверстие справа от вала накаточного
ролика (рисунок 10).
Рисунок 10 – Расположение упорной шайбы
2. Вставьте накаточный ролик между упорными шайбами рабочего
рычага. Убедитесь, что накаточный ролик правильно сориентирован,
штамп должен находиться наверху.
3 Посмотрите через отверстие в вале накаточного ролика и выров-
няйте накаточный ролик и упорные шайбы с отверстием. Вставьте
вал накаточного ролика (рисунок 11).
Компания Ridge
7
Демонтаж желобонакатчика № 915
1. По завершении процесса накатки желобков вставьте храповик в
ходовой винт и измените направление храповика на обратное.
2. Вращайте ходовой винт против часовой стрелки, чтобы набор роли-
ков отошел от трубы.
3. Когда накаточный ролик отойдет от трубы, снимите желобонакатчик
с трубы.
Теперь желобонакатчик свободен и не опирает-
ся на трубу, поэтому одной рукой поддерживайте устройство во избе-
жание его падения.
4. Проверьте желобок на соответствие спецификации. Спецификации
для желобков см. в таблицах I или III.
Снятие и установка роликов
для накатки желобков
1. Для следующих труб требуются отдельные накаточные ролики:
• Трубы 11/4 и 11/2 из стали сортамента 10/40
• Трубы 2 – 6 из стали сортамента 10 и трубы 2 – 31/2 из стали сор-
тамента 40
• Трубы 4 – 6 из стали сортамента 40
• Трубы 8 – 12 из стали сортамента 10
• Медные трубы 2 – 8 (тип K, L, M, DWV)
Снятие роликов с целью установки роликов
для стали
1. Положите № 915 на стол набором роликов вверх.
2. Вращайте ходовой винт против часовой стрелки до полного отве-
дения рабочего рычага.
3. Выкрутите винт с шестигранной головкой, удерживающий веду-
щий ролик, с помощью шестигранного ключа 5/16 (рисунок 8). При
использовании набора роликов 8 – 12 или 4 – 6 , выкрутите опор-
ные болты ведущего ролика шестигранным ключом 3/8 .
Рисунок 8 – Выкручивание винта с шестигранной
головкой из ведущего ролика.
Портативный желобонакатчик № 915
ВНИМАНИЕ
