Ridgid 915 [12/16] Инструкции по обслуживанию
7. Вставьте установочный винт в рабочей рычаг и затяните с помощью
шестигранного ключа 1/8 для фиксации вала накаточного ролика.
8. Установите поворотный штифт в рабочий рычаг для меди, убедив-
шись, что срез направлен вверх, что позволит установить упорную
шайбу и головку ходового рычага (рисунок 19).

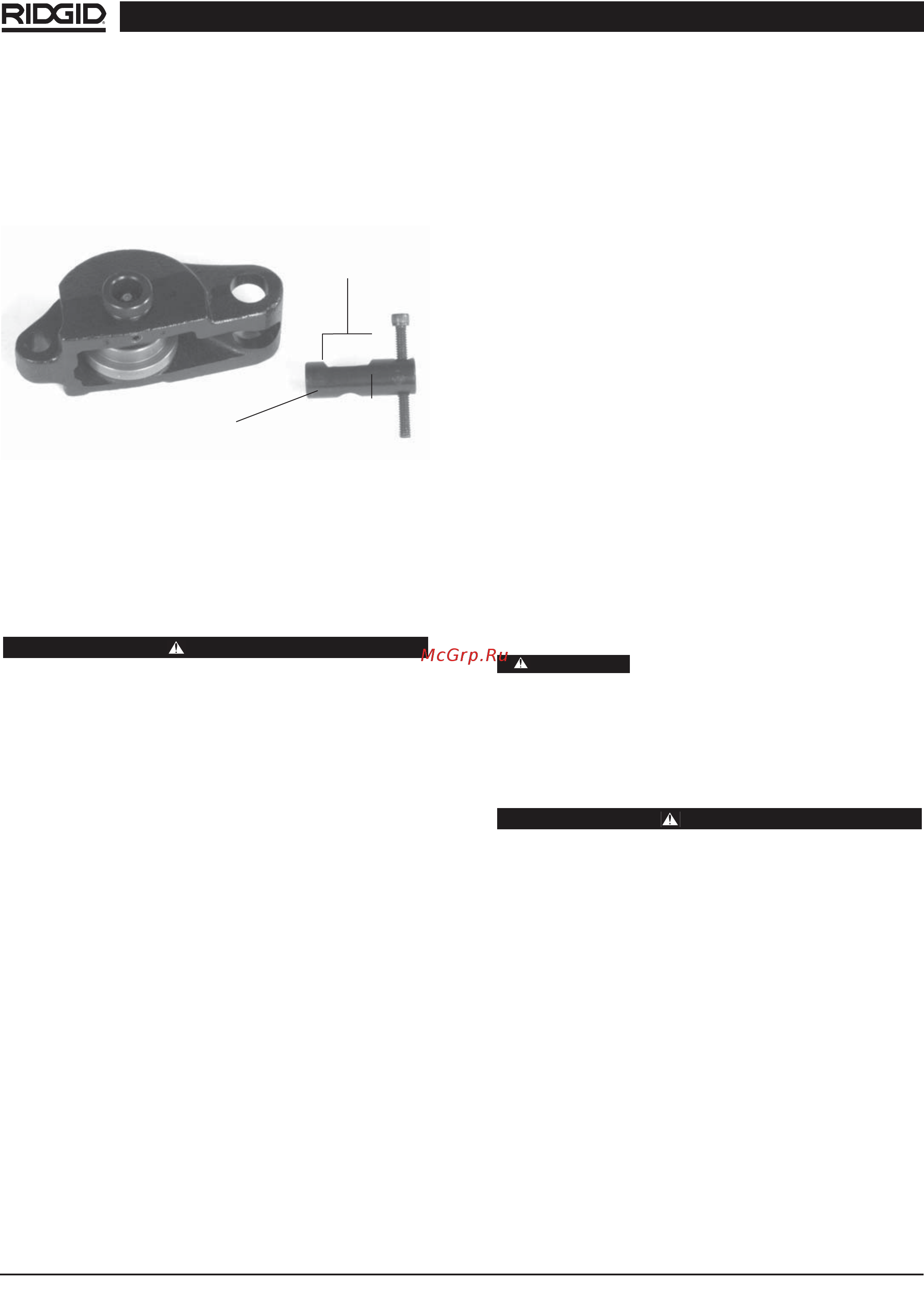

Рисунок 19 – Положение поворотного штифта
9. Вставьте рабочий рычаг для меди в паз в главном корпусе и вкрутите
винт с буртиком. Затяните шестигранным ключом 1/4 .
10. Вкрутите ходовой винт по часовой стрелке в поворотную шайбу.
Принадлежности
ВНИМАНИЕ
Для желобонакатчика 915 предназначены только следующие изде-
лия RIDGID. Прочие принадлежности, предназначенные для других
инструментов, могут стать опасными при использовании вместе с
данным желобонакатчиком. Во избежание серьезных травм
используйте только перечисленные ниже принадлежности.
Принадлежности для
желобонакатчика № 915
• Набор роликов для стальных труб 11/4 – 11/2 сортамента 10/40
• Набор роликов для стальных труб 4 – 6 сортамента 40
• Набор роликов для стальных труб 8 – 12 сортамента 10
• Набор роликов для медных труб 2 – 8 , тип K, L, M, DWV
• Футляр для переноски желобонакатчика и наборов роликов
ВНИМАНИЕ! Набор роликов состоит из накаточного ролика
и ведущего ролика. Опоры для труб и тиски указаны
в каталоге Ridge Tool.
Инструкции по обслуживанию
Смазывание смазкой на литиевой основе
• Нанесите смазку на фитинг на задней крышке, пока небольшое ее
количество не появится на бронзовой упорной шайбе спереди
устройства.
• Нанесите смазку на фитинг в валу накаточного ролика, пока
небольшое ее количество не появится со стороны накаточного
ролика.
• Смажьте ходовой винт и упорную шайбу.
Обслуживание накаточных
или ведущих роликов
• Накаточные ролики должны быть чистыми. Используйте прово-
лочную щетку для их очистки.
• Ходовой винт должен быть чистым.
• Проверьте накаточные и приводные ролики и замените их, если они
изношены или повреждены.
Хранение инструмента
Храните инструмент в закрытом помещении, куда
не смогут попасть дети и люди, незнакомые с желобонакаточным обо-
рудованием. Этот инструмент может нанести серьезные травмы непод-
готовленным пользователям.
Обслуживание и ремонт
ВНИМАНИЕ
Обслуживание и ремонт данного желобонакатчика должны выполняться ква-
лифицированным персоналом. Инструмент необходимо доставить в
Независимый авторизованный сервисный центр RIDGID или вернуть на завод.
Мы гарантируем, что ремонт на предприятиях Ridge выполняется квалифи-
цированными сотрудниками с использованием качественных материалов.
При ремонте желобонакатчика следует использовать только оригинальные
запасные части. Несоблюдение этих инструкций может создать опасность
серьезной травмы.
Если у вас остались вопросы касательно обслуживания или ремонта станка,
позвоните или напишите нам:
Отдел технического обслуживания
компании Ridge Tool, улица Кларк, 400
Элирия, шт. Огайо, 44035-6001
Тел.: (800) 519-3456
Эл. почта: rtctechservices@emerson.com
Наименования и адреса ближайших независимых авторизованных сер-
висных центров можно узнать по телефону (800) 519-3456 или на сайте
http://www.ridgid.com.
Компания Ridge
10
Портативный желобонакатчик № 915
Поворотный штифт
Срез
ВНИМАНИЕ
