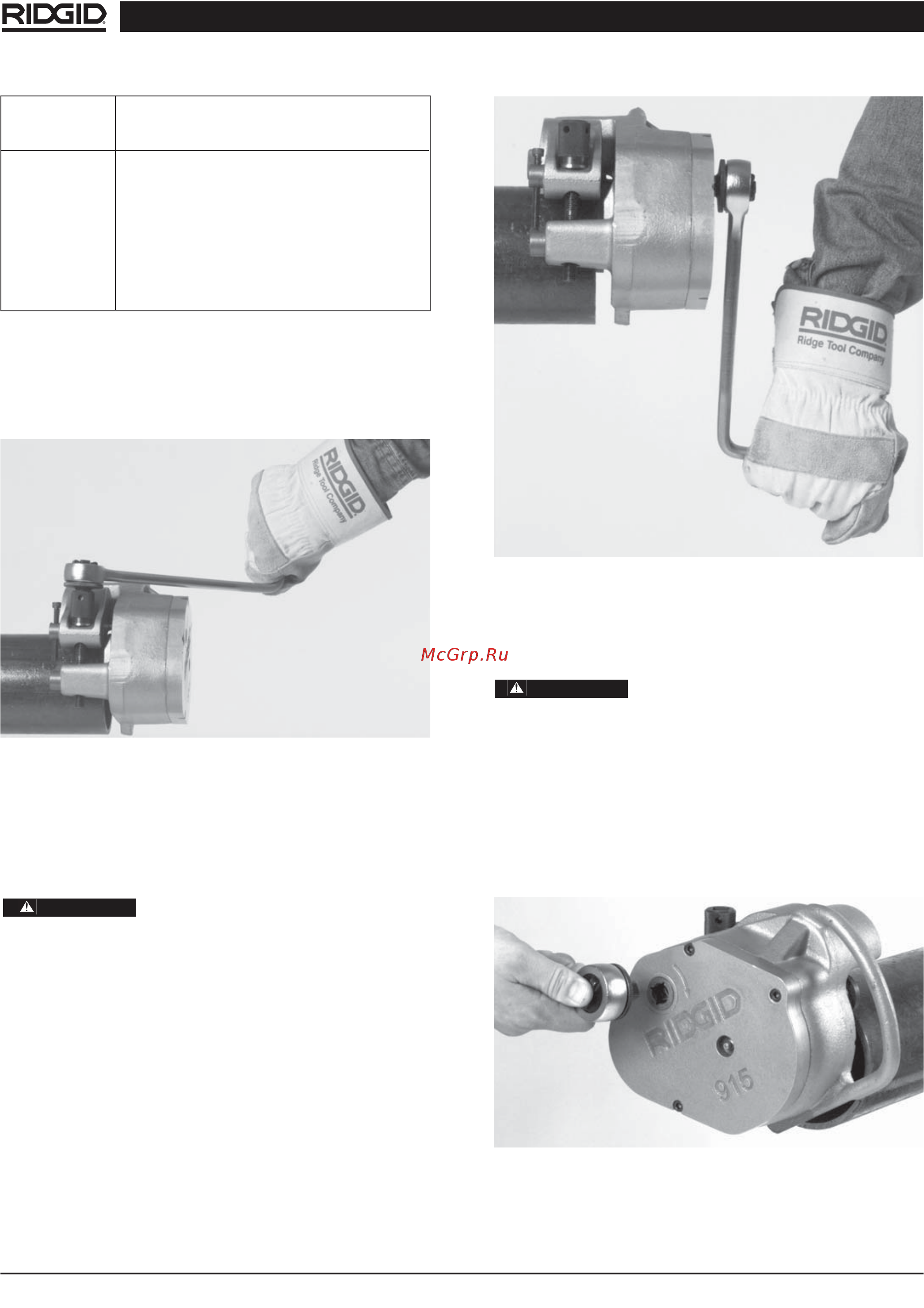

Ridgid 915 88232 [8/16] Формирование желобка

Рисунок 6 – Накатка желобков на трубу

4. Отсоедините храповик от ведущего вала и вставьте его в ходовой

винт.

5. Затяните ходовой винт на 1/2 оборота.

Недостаточное или чрезмерное затягивание ходо-

вого винта может привести к "уходу" или проскальзыванию устрой-

ства внутрь трубы.

6. Повторяйте шаги 3 – 5, пока винт регулировки глубины не войдет в

контакт с поворотной гайкой.

7. Вытащите храповик из ходового винта и вставьте его в ведущий вал

(рисунок 7). Вращайте храповик, чтобы повернуть желобонакат-

чик вокруг трубы на два оборота для завершения желобка и обес-

печения равномерности.

Рисунок 7 – Храповик в ведущем вале

Компания Ridge

ВНИМАНИЕ! 1 оборот винта регулировки глубины = изменение глубины

желобка на 0,02 (изменение диаметра желобка на 0,04 ).

Формирование желобка

1. Вставьте храповик в ходовой винт (рисунок 5).

Рисунок 5 – Храповик в ходовом винте

2. Затяните ходовой винт на 11/2 оборота. Труба должна находиться

вровень с фланцем ведущего ролика.

ВАЖНО! Высокое давление, вызванное чрезмерным затягиванием

храповика, может привести к искривлению стенки трубы.

Не используйте устройства с механическим при-

водом (дрели, силовые приводы, пневматические гаечные ключи удар-

ного действия и пр.) для приведения желобонакатчика в действие!

3. Вытащите храповик из ходового винта и вставьте его в ведущий вал.

Вращайте храповик, чтобы повернуть желобонакатчик вокруг трубы

на один оборот (рисунок 6).

Портативный желобонакатчик № 915

Размер Кол-во оборотов винта

отрезанной трубы

KLMDWV

2 2 2 1.75 N/A

2 2 1.75 N/A

3 2.25 2.25 2 2

4 3 2.75 2.75 2.5

5 4.25 3.75 3.5 3.25

6 4.75 4 3.75 3.25

8 6.5 4.75 4.25 3.5

ВНИМАНИЕ

ОСТОРОЖНО
