Ridgid 915 88232 [11/16] Установка набора роликов для меди
![Ridgid 915 88232 [11/16] Установка набора роликов для меди](/views2/1247958/page11/bgb.png)
Компания Ridge
9

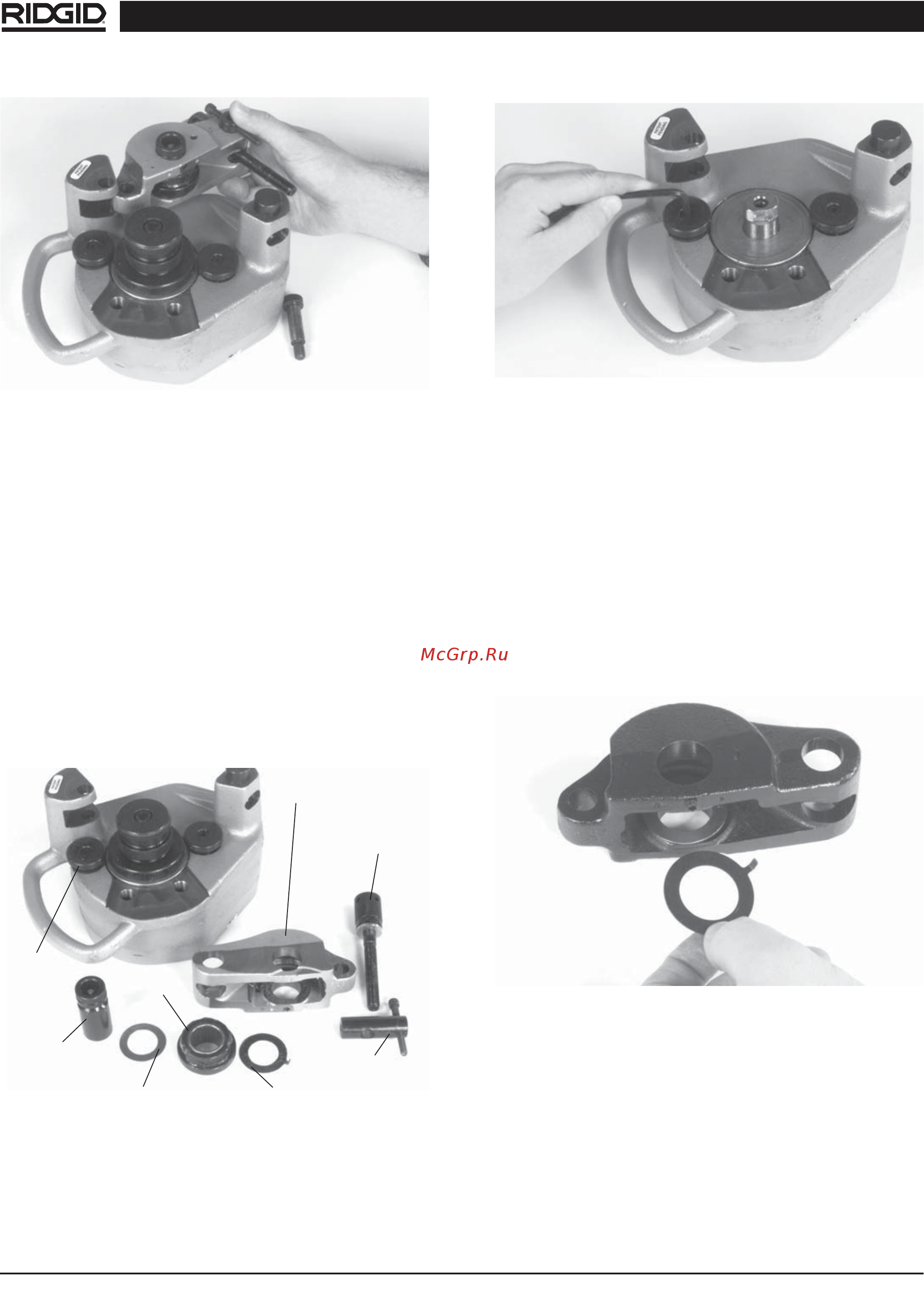

Рисунок 15 – Снятие рабочего рычага
4. С помощью шестигранного ключа 1/8 выкрутите установочный
винт в рабочем рычаге и вытащите вал накаточного ролика.
5. Снимите накаточный ролик и упорные шайбы с рабочего рычага.
6. Снимите ходовой винт с поворотного штифта. Снимите поворотный
штифт с рабочего рычага (рисунок 16).
7. Выкрутите винт с шестигранной головкой, удерживающий веду-
щий ролик, с помощью шестигранного ключа 5/16 . При снятии
набора роликов для сортамента 40 4 – 6 или сортамента 10 8 –
12 , выкрутите опорные болты ведущего ролика с помощью шести-
гранного ключа 3/8 (рисунок 16).
8. Снимите прокладки стабилизатора со стороны рукоятки желобо-
накатчика с помощью шестигранного ключа 3/16 . При снятии набо-
ра роликов для сортамента 10 8 – 12 , снимите обе прокладки
стабилизатора (рисунок 16).
Рисунок 16 – Иллюстрация деталей
Установка набора роликов для меди
1. Установите прокладку стабилизатора для меди со стороны рукоят-
ки желобонакатчика с помощью шестигранного ключа 3/16
(Стабилизатор на другой стороне должен быть стандартным для
сортамента 2 – 6 ). (рисунок 17).
Рисунок 17 – Установка прокладки стабилизатора для меди
2. Расположите ведущий ролик для меди над ведущим валом.
Убедитесь, что фланец ведущего ролика касается бронзовой упор-
ной шайбы.
3. Вставьте винт с шестигранной головкой в ведущий ролик и затяни-
те шестигранным ключом 5/16 .
4. С помощью рабочего рычага для меди (окрашен в черный) распо-
ложите плоскую упорную шайбу в конце паза рабочего рычага.
Поместите упорную шайбу с усами перед пазом рабочего рычага,
чтобы ус входил в небольшое отверстие справа от вала накаточного
ролика (рисунок 18).
Рисунок 18 – Вставка упорной шайбы с усами
5. Вставьте накаточный ролик между упорными шайбами рабочего
рычага. Убедитесь, что накаточный ролик правильно сориентирован,
штамп должен находиться наверху.
6. Посмотрите через отверстие в вале накаточного ролика и выров-
няйте накаточный ролик и упорные шайбы с отверстием. Вставьте
вал накаточного ролика
Портативный желобонакатчик № 915
Рабочий рычаг
Ходовой винт
Поворотная
гайка
Упорная шайба с усами
Плоская упорная шайба
Вал
накаточного
ролика
Накаточный
ролик
Прокладка
стабилизатора
со стороны
рукоятки
