Tcl 2695030011850/2695030011874 [10/21] Свечение led дисплея

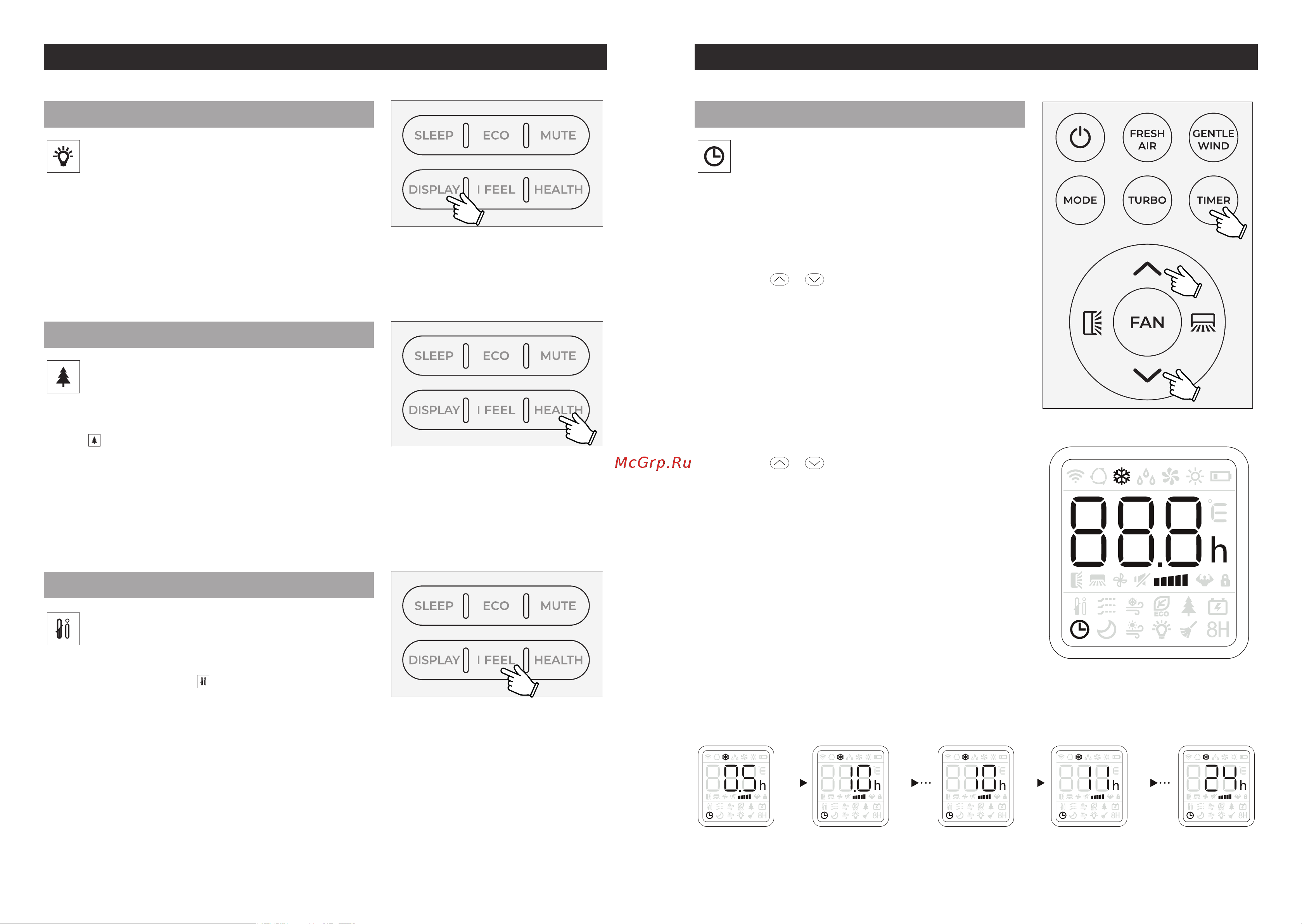

![Tcl 2695030011850/2695030011874 [10/21] Свечение led дисплея](/views2/1847407/page10/bga.png)
17 18
УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
УФ-обработка воздуха
Включение / отключения LED дисплея на
корпусе внутреннего блока
Включение / выключение светодиодного дисплея на
панели. Нажмите кнопку DISPLAY для отключения
дисплея на панели. Нажмите повторно для
включения дисплея.
Свечение LED дисплея
Функция «I FEEL»
Функция «HEALTH» (опция)
Оптимизация температуры
Для активации функции нажмите кнопку I FEEL, на
дисплее появится значок
Для отключения функции нажмите кнопку еще раз.
Данная функция позволяет пульту управления измерять
температуру в зоне нахождения пользователя и
отправлять ее параметры кондиционеру для более
точного контроля температуры в помещении.
1. Сначала включите внутренний блок, затем нажмите
HEALTH для активации функции, на дисплее появится
значок
2. При запуске функции HEALTH будет включена и
запущена УФ-лампа.
3. Для деактивации функции повторно нажмите
кнопку HEALTH.
Таймер включение или выключения
кондиционера по времени
1. Кондиционер должен быть включен и работать.
2. Нажмите кнопку TIMER, на дисплее загорится
значок таймера и цифры для установки времени
(см. рисунок 1).
3. Кнопками и установите необходимое
время через которое кондиционер отключится
(см. рисунок 2).
4. Нажмите кнопку TIMER, для подтверждения
установленного времени и выхода из режима
настройки таймера.
Функция «TIMER»
Установка таймера выключения кондиционера:
Рисунок 1
1. Кондиционер должен быть выключен.
2. Нажмите кнопку TIMER, на дисплее загорится
значок таймера и цифры для установки времени
(см. рисунок 1).
3. Кнопками и установите необходимое
время через которое кондиционер включится
(см. рисунок 2).
4. Нажмите кнопку TIMER, для подтверждения
установленного времени и выхода из режима
настройки таймера.
5. После настройки времени включения кондиционера
вы можете установить в каком режиме, с какой
скоростью вентилятора и с какой уставкой
температуры будет запущен кондиционер по таймеру.
Установка таймера включения кондиционера:
Примечание:
• Для отмены настроек таймера, нажмите кнопку
TIMER еще раз.
• В случае включения кондиционера с пульта или
отключения от сети электропитания, настройки
таймера будут сброшены.
Рисунок 2
УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
