Tcl 2695030011850/2695030011874 [7/21] Выбор режима работы кондиционера
![Tcl 2695030011850/2695030011874 [7/21] Выбор режима работы кондиционера](/views2/1847407/page7/bg7.png)
11 12

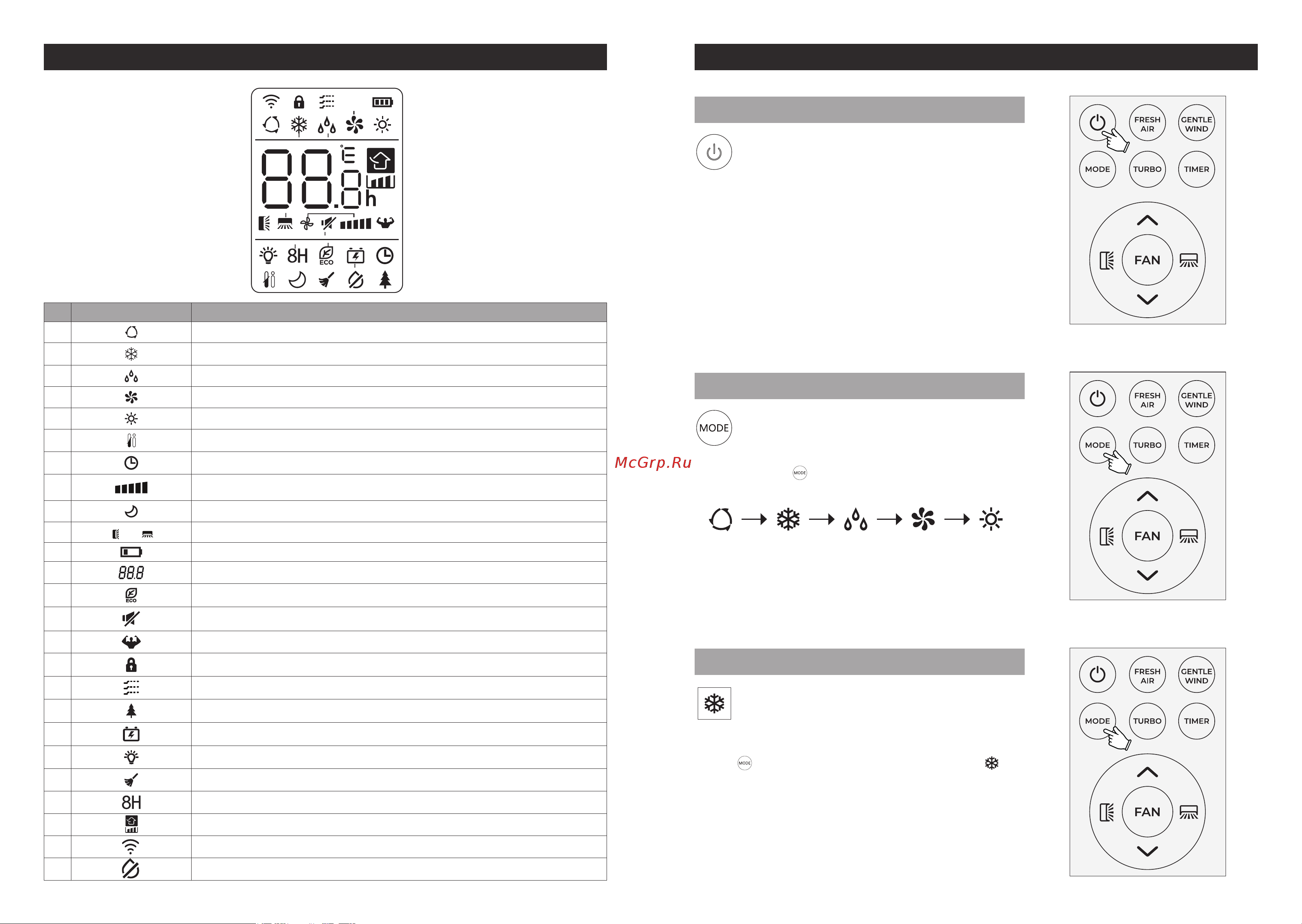

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Описание символов
на дисплее
№ Символ Описание
1
Автоматический режим
2
Режим охлаждения
3
Режим осушения
4
Режим вентилятора
5
Режим обогрева
6
Функция «I FEEL»
7
Таймер включен
9
Скорость работы вентилятора (авто / тихая / низкая / пониженная средняя / средняя /
повышенная средняя / высокая / турбо)
14
Функция «SLEEP» (сон)
15 или
Функция покачивания жалюзи вверх-вниз или влево-вправо
16
Индикатор рязряда батареек
17
Индикация установленной температуры
18
Индикатор режима «ECO»
19
Индикатор режима «MUTE»
20
Индикатор режима «TURBO»
21
Блокировка кнопок
22
Индикатор режима «GENTLE BREEZE» нежный поток
23
Индикатор режима «HEALTH» (активирована УФ-лампа)
24
Индикатор режима «GEN» ограничения потребления тока
25
Индикатор вкл/выкл дисплея внутреннего блока
28
Индикатор режима «CLEAN» самоочистка
29
Индикатор режима «8°C HEATING» дежурный обогрев
30
Свежий воздух
31
Индикатор передачи сигнала
32
Режим сушки внутреннего блока (анти-плесень) *если применено
УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
Кнопка «ON/OFF»
При нажатии этой кнопки кондиционер включается, при
повторном нажатии кнопки кондиционер выключается.
Включение / выключение кондиционера
Режим охлаждения
Для выбора режима охлаждение нажмите на пульте
к н о п к у , до появления на экране пульта значка .
Режим «ОХЛАЖДЕНИЕ»
Кнопка выбора режима работы кондиционера
Нажатие кнопки , позволяет выбрать один из
режимов работы кондиционера:
Выбор режима работы кондиционера
