ДИСПЛЕЙ ВНУТРЕННЕГО БЛОКА
Индикатор текущей
температуры
1
2
3
4
1
2
3
4
Индикатор показаний температуры,
таймера и кодов неисправности
Горит, когда функция подачи свежего
воздуха с улицы активирована
Загорается, когда устройство
подключено к Wi-Fi
Горит, в случае работы режима
«Gentle Breeze»
Индикатор Описание функции
Примечание:
Кондиционер автоматически регулирует яркость просветного дисплея на фронтальной
панели внутреннего блока в соответствии с интенсивностью окружающего освещения.
Если естественное или искусственное освещения остаются приглушенными в течение
определенного периода времени, дисплей будет автоматически отключен. При передаче
команды с пульта управления или с помощью смартфона / планшета, дисплей не
будет менять интенсивность свечения в помещении с тусклым освещением в случае
единоразовых команд, также звуковой сигнал подтверждения получения команды будет
звучать с пониженной громкостью. Если кондиционер обнаружит, что интенсивность
освещения внутри помещения повысилась, через определенное время яркость свечения
дисплея будет восстановлена.
Расположение индикаторов на дисплее может незначительно отличаться на
различных моделях кондиционера, однако их функции остаются неизменными.
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ОСУЩЕСТВЛЕНИЕ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ
При подключении электропитания и межблочных соединений, соблюдайте следующие
требования:
• Оборудование должно иметь выделенную линию электропитания и отдельный автомат
токовой защиты.
• Все контакты должны быть закреплены надёжно, резьбовые соединения должны быть
затянуты. Протяните все резьбовые соединения, так как они могли ослабнуть от вибрации при
транспортировке. Удалите все посторонние предметы и крепления, использовавшиеся
при транспортировке.
• Электропитание соответствует спецификации данного оборудования.
• Мощность линии электропитания соответствует максимальной потребляемой
мощности кондиционера.
• Убедитесь, что при пуске оборудования не происходит изменения параметров электросети
более чем на 10 % от номинального рабочего напряжения, указанного в спецификации
оборудования.
• Убедитесь, что сечение кабеля соответствует спецификации оборудования.
• В сырых и влажных помещениях всегда используйте УЗО.
• Убедитесь, что исключена возможность возникновения проблем с электропитанием, т.к. они
могут повлечь частые срабатывая реле, что приведёт к выходу из строя контактов, а также к
неправильному функционированию защиты от перегрузки.
• Предусмотрите возможность одновременного отключения от источника питания всех
питающих проводов.
• Подключение электропитания и осуществление межблочных соединений должны
выполняться квалифицированным персоналом.

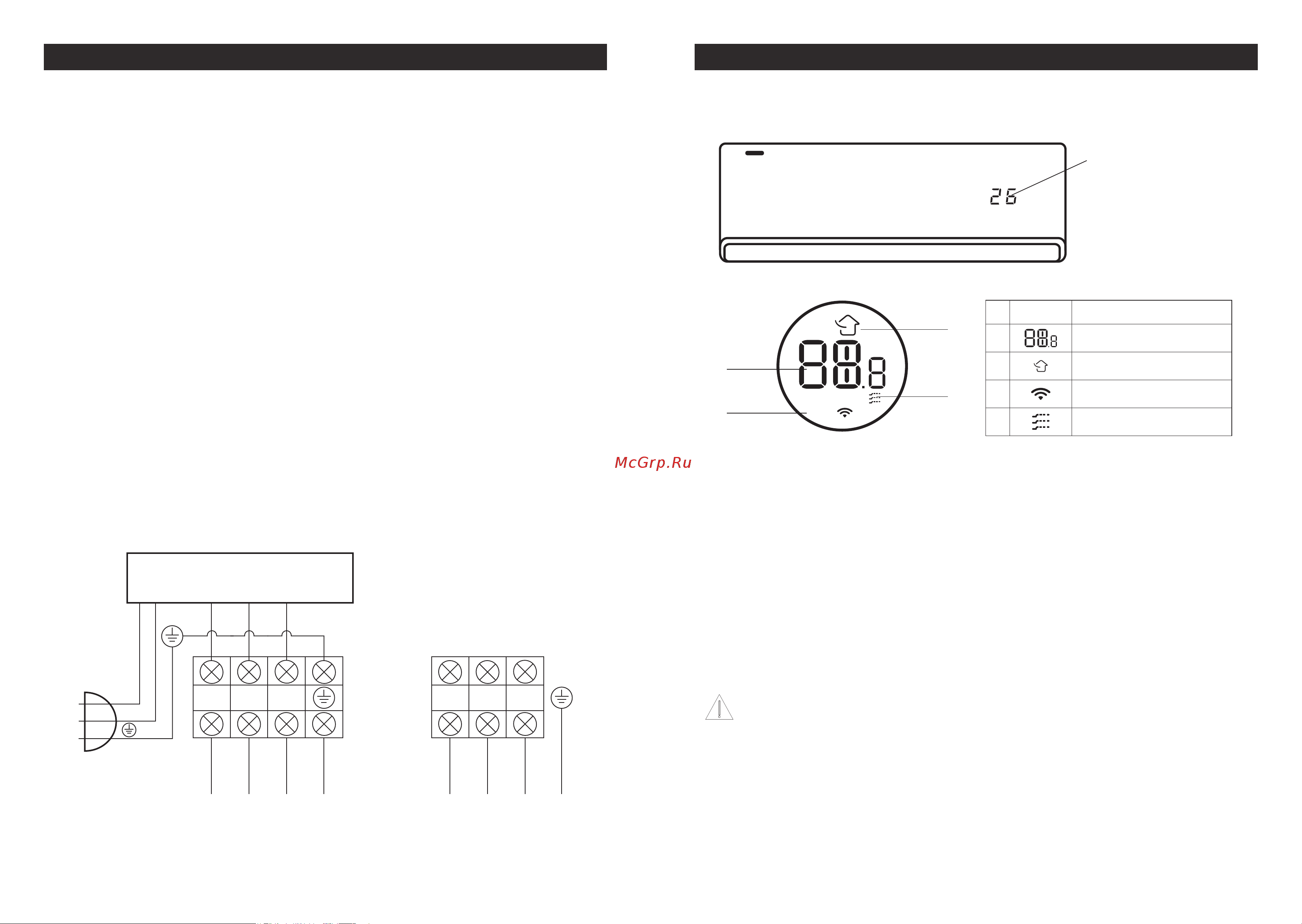

Схемы межблочных соединений
Внутренние блоки Наружные блоки
N N
L L
1 1
L
N
Плата управления
внутреннего блока
К электропитанию
К наружному блоку От внутреннего блока
Клеммный терминал
наружного блока
