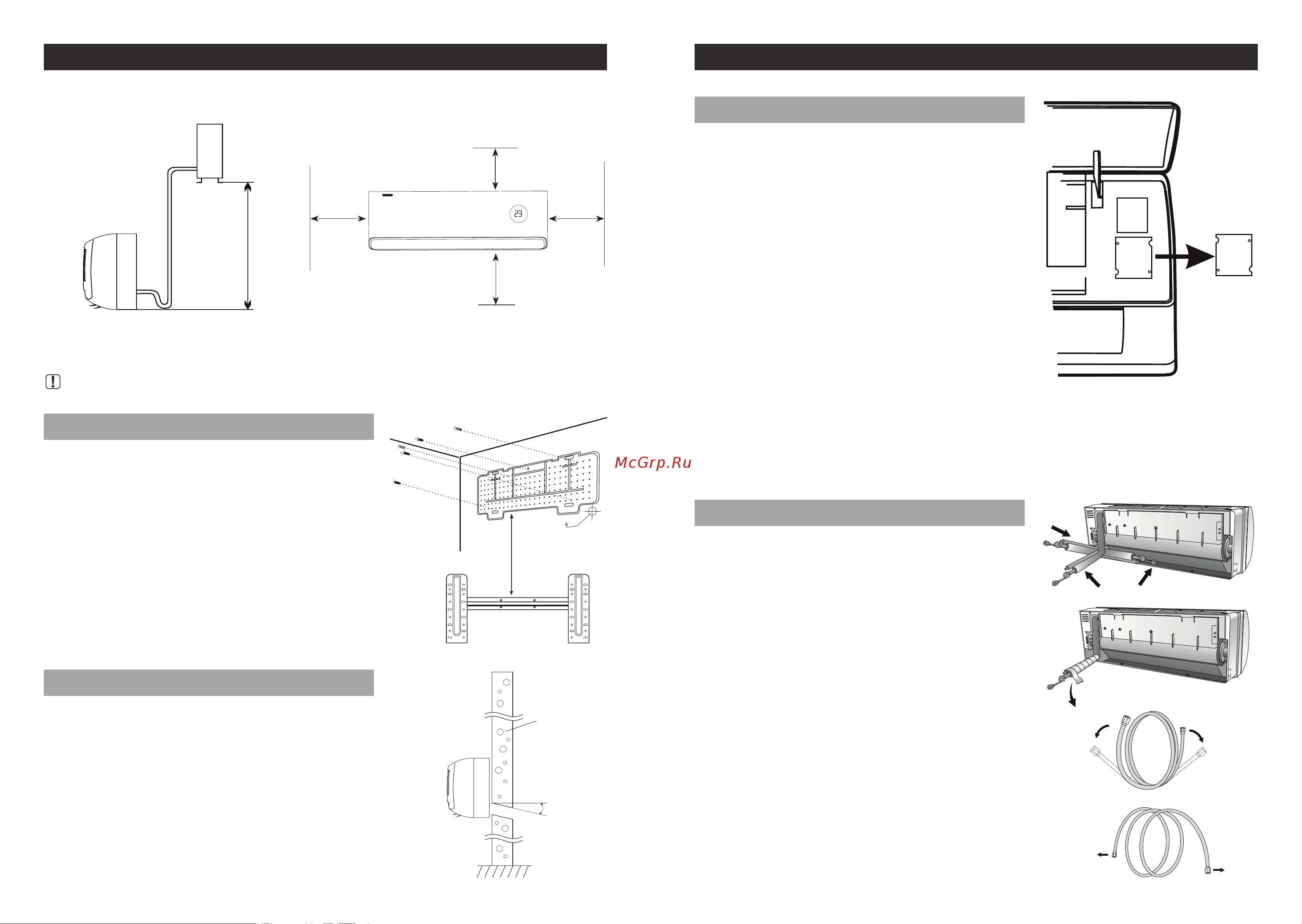

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА
Наружный
блок
Максимальная длина
трубопровода 25
метров
Максимальный перепад
высоты 10 метров
Внутренний блок
Перед началом установки решите, где будут располагаться внутренний и наружный блоки,
учитывая так же и расстояния, которые следует оставить между кондиционером и стеной,
потолком и любыми другими предметами.
Внутренний блок устанавливается непосредственно в выбранном месте жилой комнаты.
Избегайте установки внутреннего блока в коридорах и проходных помещениях
Крепление монтажной пластины
С помощью строительного уровня обеспечьте
точную горизонтальность и вертикальность осей при
устанавке монтажной пластины.
Просверлите в стене отверстие диаметром 40мм
(минимум 32мм).
Вставьте в отверстие пластиковые анкеры.
С помощью саморезов закрепите монтажную
пластину на стене.
Проверьте надежность крепления монтажной
пластины.
Примечание: Форма монтажной пластины может
отличаться от представленной на рисунке, но на способ
монтажа это не влияет.
50
Отверстия в стене для комуникаций
Выберите место для пробивки отверстия в наружной
стене.
Установите фланец в отверстие для сокрытия
повреждений от перфоратора.
Отверстие должно быть выполнено под углом 5~10°
в сторону улицы (это необходимо для возможности
отведения конденсата самотеком).
Примечание: Дренажная трубка должна быть проложена
в стене под углом в сторону улицы
Внутренний
блок
Стена
Угол 5~10°
Пол
Внутри
помещения
Снаружи
помещения
Стандартные ограничения случае превышения - проконсультируйтесь с официальным
дилером):
РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА
Поднимите переднюю лицевую панель.
Снимите крышку отсека электроподключений, как
показано на рисунке (отвинтив винт или отщелкнуть
защелки)
Схема электроподключений располагается с обратной
стороны крышки отсека электроподключений.
Обожмите конец кабеля соотвествующим
наконечником (кольцевым или вилочного типа)
Заведите кабель в отсек электроподключений
внутреннего блока и при помощи винта затяните
наканечник в колодке.
Кабель, соединяющий внутренний и наружный блоки
должен быть необходимого сечения предназначен
для наружного использования.
Если при подключении внутреннего блока к сети
электропитания используется заводской провод с
вилкой на конце, розетка должна быть на видном
месте и в легком доступе, чтобы при необходимости кондиционер можно было быстро
отключить от сети.
Следует обеспечить надежное заземление.
Примечание: Заводской кабель подсоединен к главной печатной плате внутреннего блока
производителем.
Электрические соединения
Трубы для подключения фреонопроводов на
внтреннем блоке могут быть направлены в разных
направлениях (см. рисунок справа). Если трубы
направлены в сторону 1, удалите пластиковую
заглушку на корпусе внутреннего блока.
Дренажный шланг должен располагается под
медными трубками.
Не снимайте с трубок пластиковые колпачки вплоть
до момента монтажа труб.
При сгибании труб следите чтобы они не заламывались.
Не следует сгибать трубку в одном месте более трех
раз, она утратит прочность.
Разворачивайте бухтованную трубу осторожно и
равномерно как показано на рисунке справа.
Наденьке гайку на трубу и развальцуйте трубу.
Используйте для развальцовки труб строго
эксцентриковую развальцовку.
Примечание: Недопускается чтобы гайки соединения
медных трубопроводов, соединения дренажного шланга
и электрические соединения находились в полостях стен
или в местах с сильно ограниченным доступом.
Прокладка трасс фреонопровода
3
2
1
Правильно
Неправильно
25 см
13 см
13 см
20 см
Минимальное растояние до
препятствий (внутренний блок)
