Tcl 2695030011850/2695030011874 [4/21] Внутренний блок
![Tcl X-Fresh TAC-12HRID/XF/TACO-12HID/XF [4/21] Внутренний блок](/views2/1847407/page4/bg4.png)
5 6

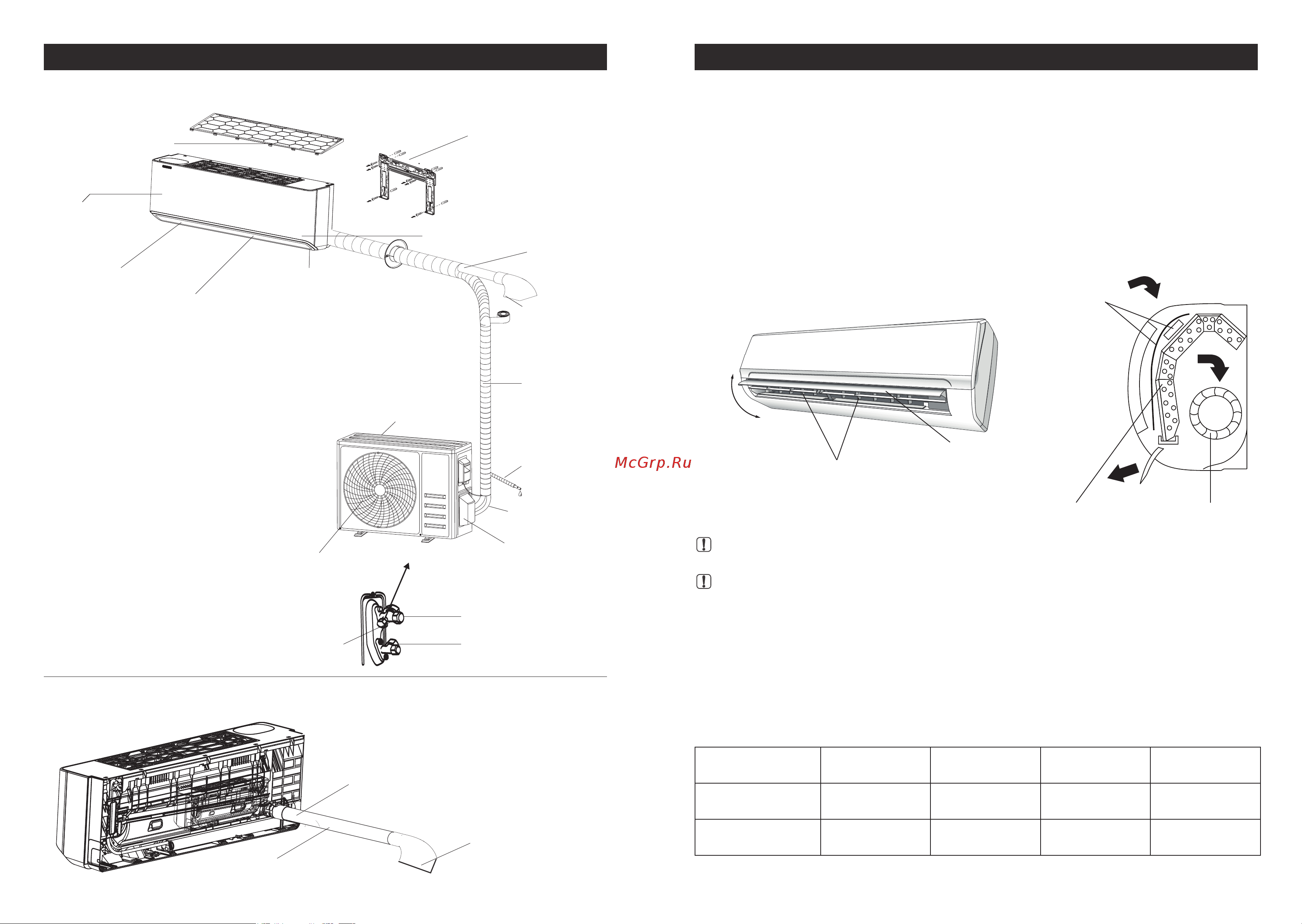

НАЗВАНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА
Система кондиционирования предназначена для создания комфортных климатических условий
в помещении. Она может охлаждать и осушать, а также нагревать воздух в автоматическом
режиме.
Воздух, всасываемый вентилятором внутреннего блока, проходит через решетку на передней
панели и пылевой фильтр. Затем воздух проходит через теплообменник, где он охлаждается и
осушается или нагревается. Далее вентилятор выбрасывает обработанный воздух в помещение.
Направление выхода воздуха регулируется воздушными жалюзи, движущимися автоматически
вверх и вниз и, при наличии опции вертикальных автоматических жалюзи, влево и вправо.
Тепло, удаленное из помещения, рассеивается снаружи.
В процессе работы кондиционер (внутренний блок) обрабатывает воздух внутри помещения.
Данный кондиционер дополнительно оборудован системой подачи свежего воздуха,
для включения и управления данной функцией см.раздел «Управление кондиционером» (стр. 15).
ОПИСАНИЕ КОНДИЦИОНЕРА
Вертикальные
жалюзи
Горизонтальные
жалюзи
Движение
горизонтальных
жалюзи
Вентилятор
Фильтр
Теплообменник
Диапазон рабочих температур
Используйте кондиционер только в указанном температурном диапазоне.
В случае использования кондиционера в нарушение температурного диапазона указанного в
таблице ниже, кондиционер может перейти в защитный режим и временно прекратить работу.
Многократные попытки запуска кондиционера вне допустимого температурного диапазона
могут привести к существенному сокращению общего ресурса (срока службы) кондиционера
или появлению серьезных неисправностей.
Режим работы Охлаждение Обогрев Осушение
Приток свежего
воздуха
Температура
внутри помещения
от +17°С до +32°С от 0°С до +27°С от +17°С до +32°С от +0°С до +32°С
Наружная
температура
от -15°С до +53°С от -20°С до +24°С от -15°С до +53°С от -15°С до +53°С
Во избежание травм и повреждения блока не касайтесь воздухозаборных и
воздуховыпускных решеток при работе направляющих жалюзи.
Не просовывайте пальцы и посторонние предметы через воздухозаборную и
воздуховыпускную решетки, это может привести к травме от вращающегося вентилятора.
Наружный блок
Внутренний блок
Монтажная пластина
Трубка отвода
дренажа
Воздушный фильтр
Лицевая
панель
Межблочная
трасса
хладагента
Выход
воздуха
Защитная
решетка
воздуховода
приточного
воздуха
Вход воздуха
Соединительная
проводка
Клапан газовой линии
Клапан жидкостной линии
Выход воздуха
Защитная
крышка портов
Сервисный порт
Внутренний блок вид сзади
Отверстие для подключения
воздуховода приточного воздуха
Воздуховод приточного воздуха
Защитная решетка
воздуховода
приточного воздуха
HEPA фильтр
за лицевой
панелью
Горизонтальные и
вертикальные жалюзи
Аварийная
кнопка
Воздуховод
приточного
воздуха
