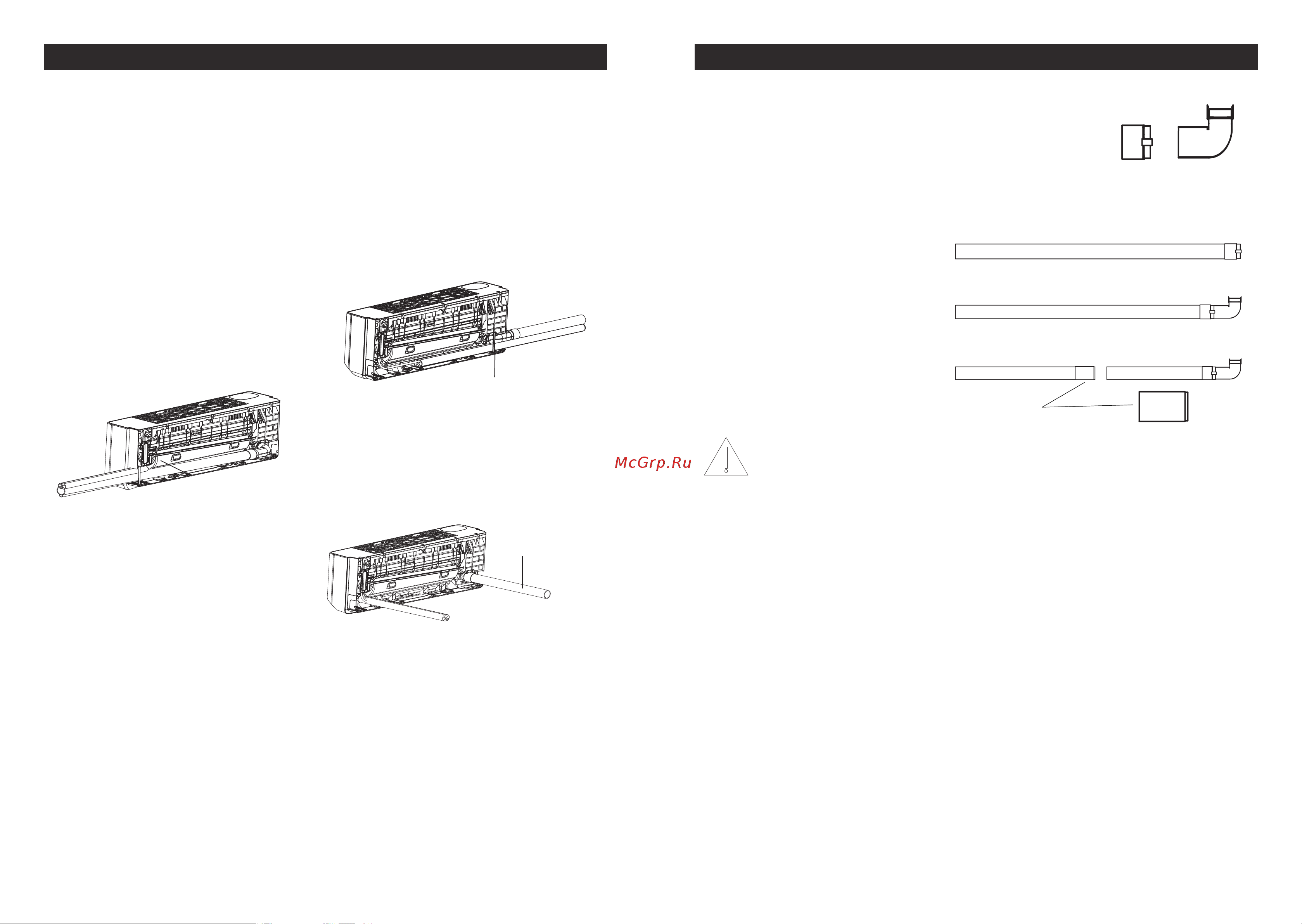

Tcl 2695030011850/2695030011874 [14/21] Рекомендации по монтажу воздуховода приточного воздуха
![Tcl 2695030011850/2695030011874 [14/21] Рекомендации по монтажу воздуховода приточного воздуха](/views2/1847407/page14/bge.png)
25 26
РЕКОМЕНДАЦИИ ПО МОНТАЖУ ВОЗДУХОВОДА ПРИТОЧНОГО ВОЗДУХА
Внутренний блок данной серии оснащен функцией подачи свежего (уличного) воздуха
в помещение. Уличный воздух поступает через воздуховод (внешний диаметр с учетом
теплоизоляции составляет 53 мм) во внутренний блок, где очищается с помощью многослойного
кассетного фильтра, проходит через нагнетающий вентилятор и выбрасывается через
специальный диффузор в левой верхней части внутреннего блока. Выдвижной диффузор
распределяет свежий и очищенный воздух вдоль теплообменника внутреннего блока, где
он смешивается с рециркуляционным воздухом и поступает на дальнейшую обработку в
теплообменник внутреннего блока. В случае отключения функции, диффузор задвигается,
приток воздуха не осуществляется.
Общие требования к установке
Выберите один из следующих вариантов подключения воздуховода:
Металлическая скоба
Металлическая скоба
Вариант 1: слева, вместе с трубопроводом
хладагента, дренажной трубой и
соединительными кабелями. Для плотного
прижима воздуховода и труб, используйте
комплектную металлическую скобу.
Вариант 2: справа, вместе с трубопроводом
хладагента, дренажной трубой и
соединительными кабелями. Для плотного
прижима воздуховода и труб, используйте
комплектную металлическую скобу.
Вариант 3: вывод назад, под отдельное
отверстие для воздуховода.
Приточный воздух
Примечание: Диаметр отверстия для воздуховода приточного воздуха зависит от диаметра
используемого воздуховода, применения дополнительной теплоизоляции (если необходимо), а
также от применяемого для бурения отверстия инструмента и использования стабилизационной
гильзы.
• Использование алмазного бурения позволяет проделывать отверстия в нижней части реко-
мендуемого диапазона (благодаря данной технологии, отверстие имеет ровные стенки).
• При использовании обычного бурения необходимо учитывать неровности стенки отверстия
и выбирать диаметр в верхней части допустимого диапазона. Для вариантов вывода
коммуникаций внутреннего блока 1 и 2 в стене рекомендуется подготовить 2 отверстия: одно
отверстие для труб хладагента, дренажной трубы и межблочных кабелей (рекомендуемый
диаметр 40-45 мм), второе для воздуховода приточного воздуха (рекомендуемый диаметр 55-65
мм); либо подготовить единое отверстие диаметром 83 мм под небольшим уклоном в сторону
улицы. При выборе 3 варианта вывода коммуникаций — рекомендуемый диаметр отверстия
для воздуховода приточного воздуха составляет 55–65 мм, а для труб хладагента, дренажного
шланга и межблочных кабелей — 40–45 мм, так же с небольшим уклоном в сторону улицы.
СБОРКА ВОЗДУХОВОДА
Сборка воздуховода
Шаг 1. Подсоедините трубу приточного воздуховода к прямому
коннектору (с теплоизоляцией). Для этого совместите резьбу прямого
коннектора с резьбой на конце воздуховода и поверните упора. Не
прикладывайте слишком большое усилие, чтобы не повредить резьбу.
Заизолируйте место входа воздухопода приточного воздуха в прямой
коннектор самоклеящейся изоляционной лентой. Для варианта 3,
вы можете использовать готовый воздуховод с коннектором для
подключения. Для вариантов установки 1 и 2, переходите к шагу
установки №2.
Прямой
коннектор
(с тепло-
изоляцией)
Угловой
коннектор
Шаг 2. Подключите воздуховод с прямым
коннектором к длинной стороне углового
коннектора.
Подготовка воздуховода для подключения по варианту 3
Подготовка воздуховода для подключения по варианту 1 или 2.
Примечание: при необходимости длина
воздуховода может быть уменьшена
(обрежьте один из воздуховодов до
необходимой длины), либо увеличена
(путем подсоединения второго воздухо-
вода с использованием прямого коннек-
тора без теплоизоляции). Максимальная
допустимая длина воздуховода – 2 метра.
Прямой коннектор
без теплоизоляции
При увеличении длины воздуховода свыше 1 м, увеличится сопротивление
воздуховода и снизится объем приточного воздуха.
Монтаж воздуховода свежего воздуха
Подготовка и использование воздуховодов и отводов из комплекта поставки кондиционера
Перед началом монтажа воздуховода приточного воздуха убедитесь, что:
• Выбран подходящий воздуховод.
• Корректно рассчитана общая длина воздуховода.
• При удлинении / укорачивании воздуховодов из комплекта поставки кондиционера, все
соединения герметично заизолированы.
• При использовании дополнительных воздуховодов, внутренний диаметр этих воздуховодов
должен быть не меньше диаметра воздуховодов из комплекта поставки.
• На уличном конце воздуховода располагается защитный адаптер-сетка из комплекта
поставки. Защитный адаптер должен быть развернут глухой частью вверх, чтобы в него не
попадала вода (осадки).
• В воздуховод не будет поступать дополнительно охлажденный или нагретый воздух от
наружного блока кондиционера или от других источников теплоты.
• При наличии дополнительных источников загрязнения воздуха около места вывода
воздуховода, рекомендуется применить дополнительные меры защиты отверстия всасывания
воздуха (например, установить более мелкую сетку).
Рекомендации по выбору места для воздухозаборника приточного воздуха:
по возможности разместите воздухозаборник приточного воздуха как можно дальше
от наружного блока. Не рекомендуется размещать воздухозаборник приточного воздуха в
следующих областях:
• За наружным блоком или в пределах 30 см от него (возможна передача звука от рабо-
тающего наружного блока во внутренний блок по воздуховоду приточного воздуха).
• В 2 метрах над наружным блоком (возможно попадание нагретого воздуха от наружного
блока в воздухозаборник приточного воздуха).
