— 15 —

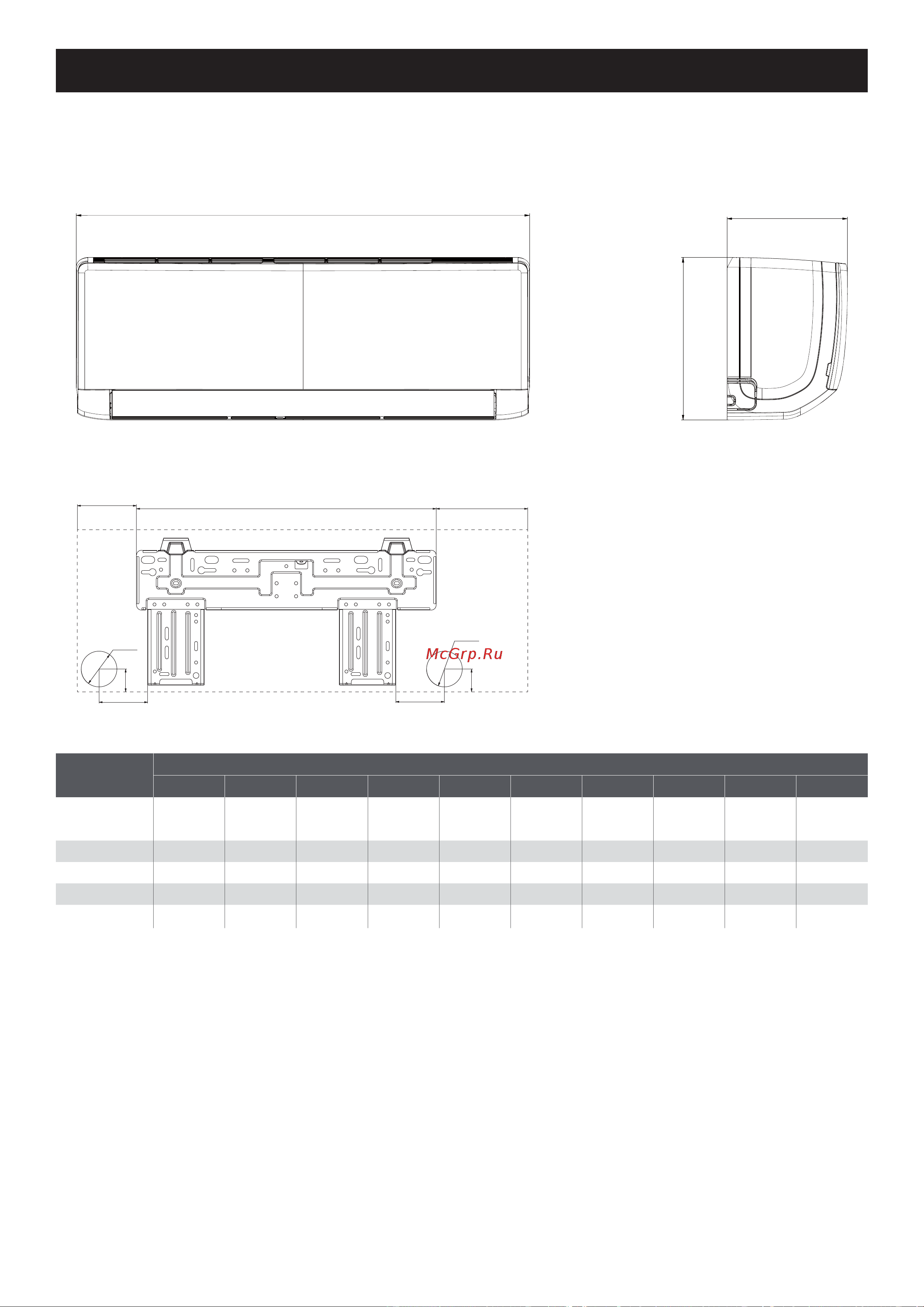

Габаритные размеры
Внутренние блоки
T07H-SnN/I, T09H-SnN/I, T12H-SnN/I, T18H-SnN/I, T24H-SnN/I, T28H-SnN/I
D
H
W
F2
E
B
W3W2
W1
B
E
F1
Модель
Размеры, мм
WHDW1W2W3B EF1F2
T07H-SnN/I
704 260 185 93 462 149 55 42 75 75
T09H-SnN/I 704 260 185 93 462 149 55 42 75 75
T12H-SnN/I 779 260 185 133,5 462 183,5 55 42 75 75
T18H-SnN/I 825 293 196 113 542 170 55 43 116 155
T24H-SnN/I 982 311 221 122,5 707,5 152 55 40 178 89
T28H-SnN/I 1075 333 256 184 707,5 183,5 70 43 175 60
