— 19 —

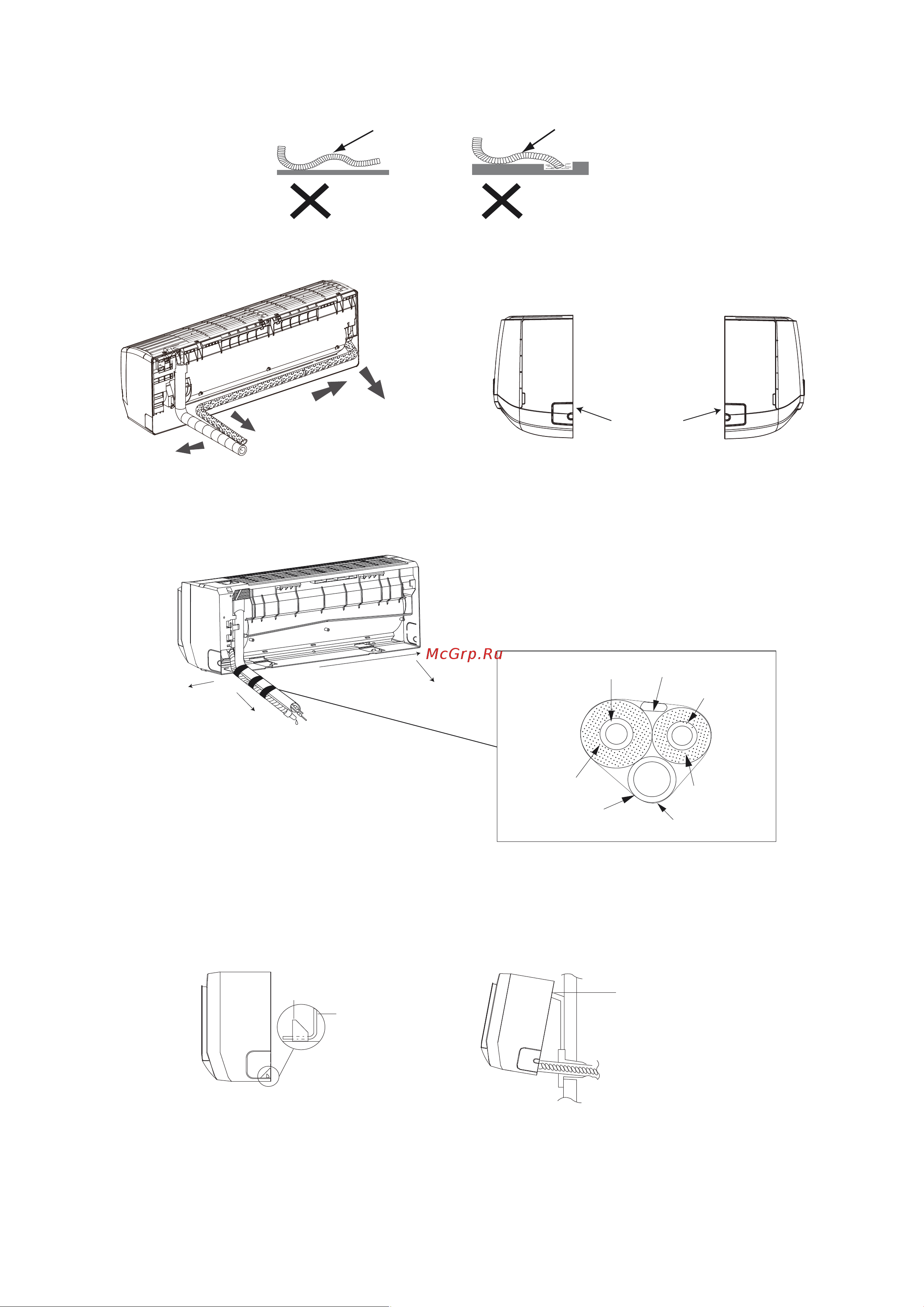

● Изолированная труба отвода конденсата должна иметь надежное крепление. Не допускаются провисы
и подъемы. Следите за тем, чтобы наружный конец трубопровода был свободным, на достаточном расстоя-
нии от препятствий, чтобы обеспечить дальнейший отвод воды.
ɂɡɝɢɛ
Ɂɚɬɨɩɥɟɧɧɵɣ
ɉɟɬɥɹ
● Трубопровод можно подводить к блоку справа, слева, справа сзади и слева сзади. При подключении прово-
дов, трубопроводов справа или слева удалите заглушки, как показано на рисунке.
Ɂɚɝɥɭɲɤɚ
Ʌɟɜɨ ɉɪɚɜɨ
● Уложите вместе кабель питания, трубу отвода конденсата и фреонопровод, как показано на рисунке, и по-
дайте их через отверстие в стене.
ɋɩɪɚɜɚ
ɋɩɪɚɜɚ ɫɡɚɞɢ
ɋɥɟɜɚ ɫɡɚɞɢ
ɋɥɟɜɚ
ɂɡɨɥɹɰɢɹ
ɝɚɡɨɜɨɣ
ɬɪɭɛɵ
ɋɥɢɜ ɤɨɧɞɟɧɫɚɬɚ
ɋɬɨɪɨɧɚ ɝɚɡɚ
ɉɪɨɜɨɞ ɩɢɬɚɧɢɹ
ɋɬɨɪɨɧɚ
ɠɢɞɤɨɫɬɢ
ɂɡɨɥɹɰɢɹ
ɠɢɞɤɨɫɬɧɨɣ
ɬɪɭɛɵ
Ɇɨɧɬɚɠɧɵɣ ɫɤɨɬɱ
● Наденьте внутренний блок на специальные кронштейны на монтажной панели. Убедитесь, что они вошли
в предназначенные для этого пазы в задней части корпуса блока. Опустите нижнюю часть блока, слегка на-
давите на блок и прижмите блок к стене, чтобы нижние фиксаторы монтажной панели вошли в зацепление
с защелками на корпусе блока.
Ɏɢɤɫɚɬɨɪ
Ɇɨɧɬɚɠɧɚɹ
ɩɚɧɟɥɶ
Ɇɨɧɬɚɠɧɚɹ
ɩɚɧɟɥɶ
