— 20 —
Установка наружного блока
● Учтите, что центр тяжести наружного блока смещен относительно центра блока.
●Не наклоняйте блок более чем на 45 градусов при транспортировке. Не кладите блок горизонтально и не
переворачивайте его.
● Используйте дюбели для надежного крепления монтажных кронштейнов на стене.
● Используйте болты и гайки для надежного крепления блока к кронштейнам.
●Блок и
кронштейны должны быть надежно закреплены для предотвращения падения блока при землетрясе-
ниях или шквалистых порывах ветра.

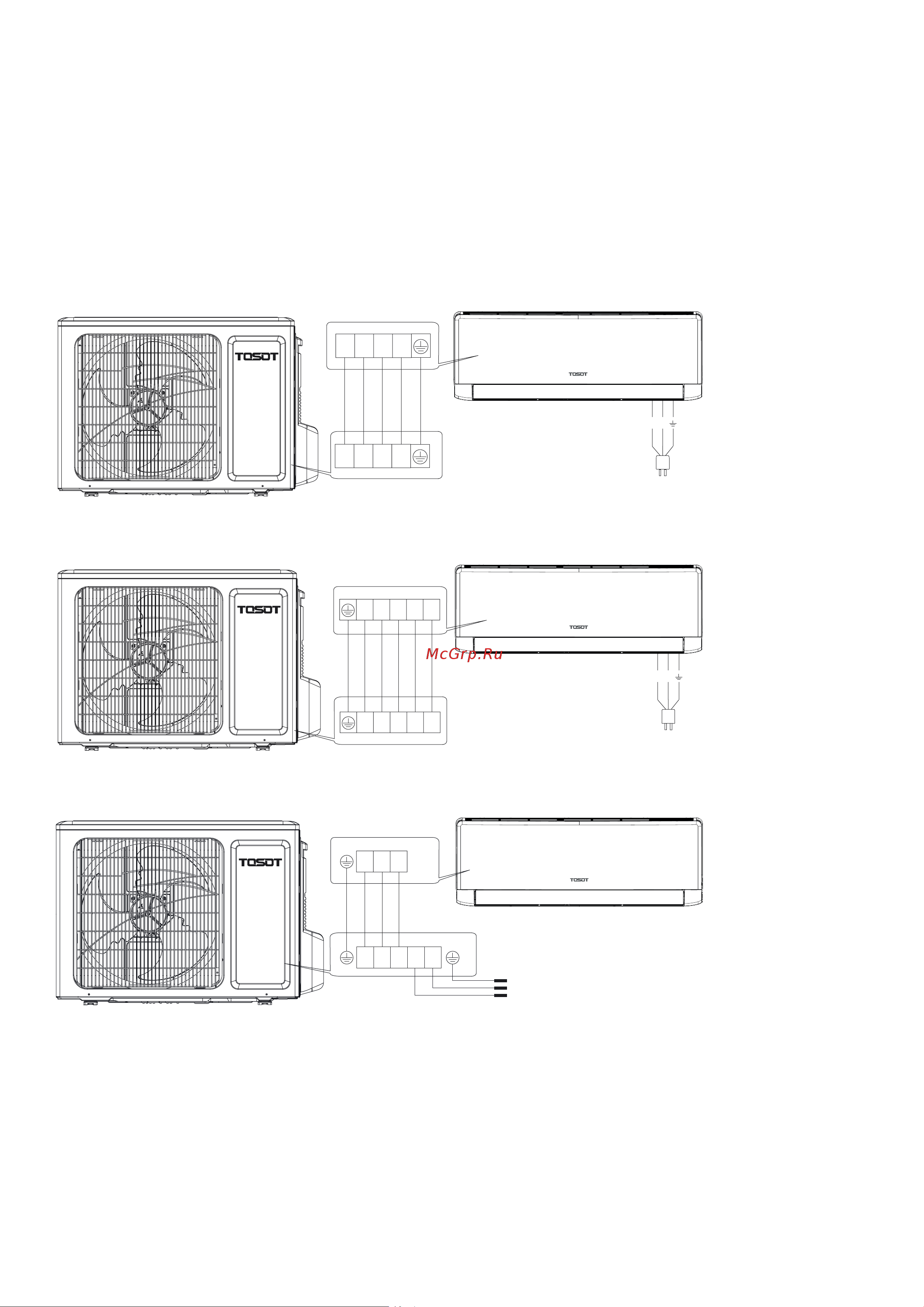

Подключение межблочного и питающего кабеля
T07H-SnN, T09H-SnN,T12H-SnN, T18H-SnN
Электропитание
220 В, 50 Гц
NL
N(1) 2 4 5
N(1) 2 4 5
T24H-SnN
NL
N(1) 3 4 52
N(1) 3 4 52
Электропитание
220 В, 50 Гц
T28H-SnN
Электропитание
220 В, 50 Гц
N(1)
NL
N(1)
23
23
