— 18 —

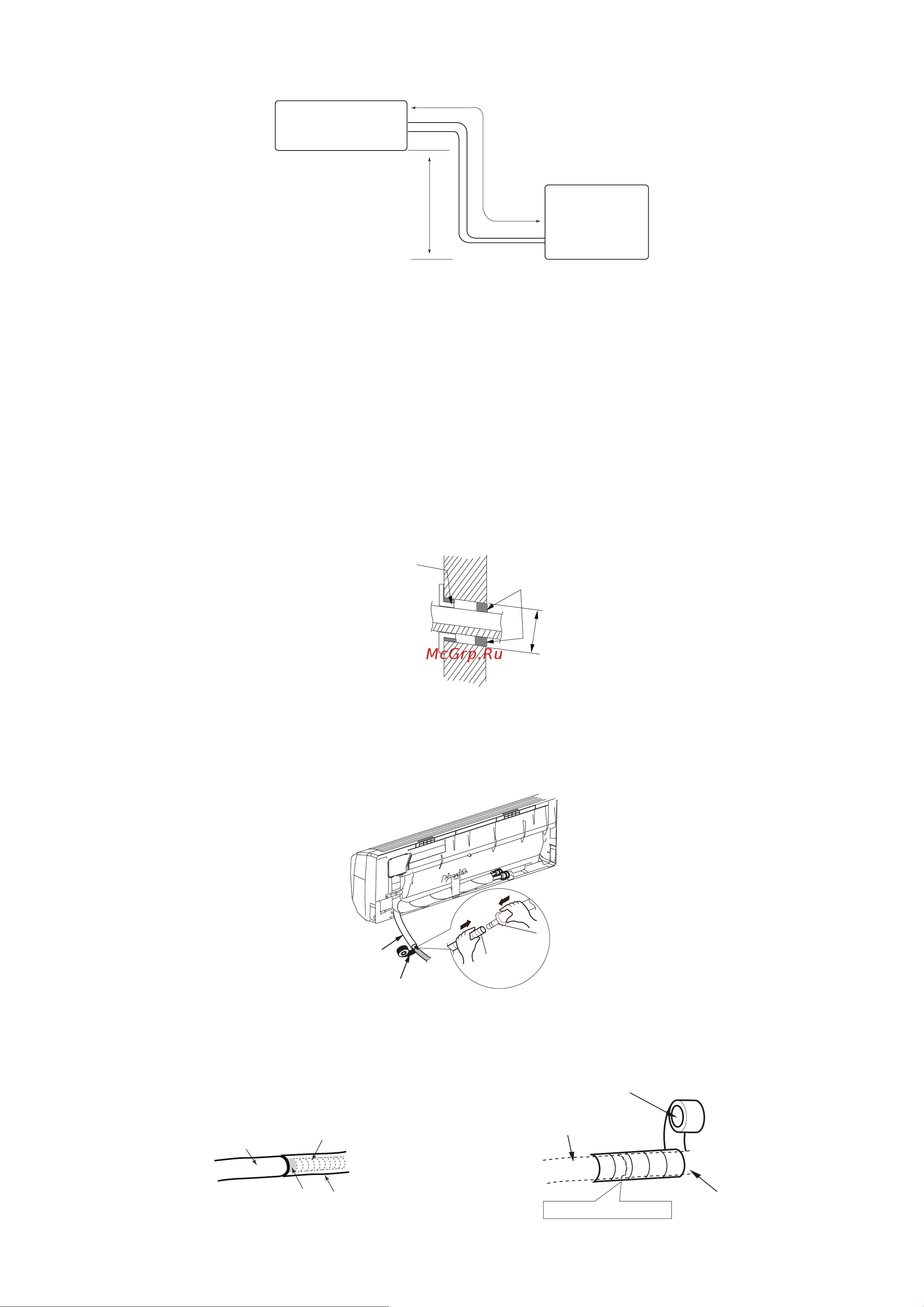

●В случае, если внутренний и наружный блоки находятся на разных уровнях, перепад высот не должен превы-
шать максимально допустимый. Минимальное длина подключаемых труб не менее 3 м.
ɇɟɛɨɥɟɟɦ
ȼɧɭɬɪɟɧɢɣ
ɛɥɨɤ
ɇɚɪɭɠɧɵɣ
ɛɥɨɤ
ɦɞɥɹ7+
ɦɞɥɹ7+
ɦɞɥɹ7+
ɦɞɥɹ7+
Установка внутреннего блока
● Монтажная пластина должна быть установлена строго горизонтально. Это важно, т.к. в конструкции блока
предусмотрен наклон ванночки для естественного отвода конденсата.
● Закрепите монтажную пластину на стене при помощи винтов и дюбелей.
● Убедитесь, что монтажная пластина, закрепленная на стене, может выдержать вес не менее 60 кг. Вес дол-
жен быть равномерно
распределен на все крепежные винты.
Отверстие для фреонопровода
● Просверлите отверстие в стене диаметром 55–70 мм, с небольшим уклоном 5–10° вниз в сторону наружного
блока.
● Вставьте проходку в стену для предотвращения повреждения фреонопровода и кабеля питания при протяги-
вании через отверстие в стене.
/Ø
ɦɦ
Ø
55
ȼɧɭɬɪɟɧɧɹɹɫɬɨɪɨɧɚ ɋɬɨɪɨɧɚɭɥɢɰɵ
ɋɬɟɧɧɚɹ
ɩɪɨɯɨɞɤɚ
ɍɩɥɨɬɧɢɬɟɥɶ
Подключение отвода конденсата
● Подключите отвод конденсата к трубопроводу (наружный диаметр дренажной трубы 17 мм). Закрепите место
соединения изолентой.
Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ
ɨɬɜɨɞɚ ɤɨɧɞɟɧɫɚɬɚ
Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ
ɨɬɜɨɞɚ ɤɨɧɞɟɧɫɚɬɚ
ɋɥɢɜɧɨɣ
ɲɥɚɧɝ
Ɋɟɡɢɧɨɜɚɹ ɥɟɧɬɚ
● Поместите трубопровод отвода конденсата в теплоизоляцию. Обмотайте теплоизоляцию изолентой для пре-
дотвращения повреждения и соскальзывания, так как на поверхности неизолированной трубы может обра-
зовываться конденсат.
Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ
ɨɬɜɨɞɚ ɤɨɧɞɟɧɫɚɬɚ
ɋɥɢɜɧɨɣ
ɲɥɚɧɝ
Ɋɟɡɢɧɨɜɚɹ ɥɟɧɬɚ ɂɡɨɥɢɪɨɜɚɧɧɚɹ ɬɪɭɛɚ
Ɍɪɭɛɨɩɪɨɜɨɞ ɞɥɹ
ɫɥɢɜɚ ɤɨɧɞɟɧɫɚɬɚ
ɂɡɨɥɢɪɨɜɚɧɧɚɹ
ɬɪɭɛɚ
Ɋɟɡɢɧɨɜɚɹ ɥɟɧɬɚ
Ɇɟɫɬɨ ɫɨɟɞɢɧɟɧɢɹ
