Tosot T28H-SnN(2)/I/T28H-SnN(2)/O 114501 [16/34] Наружные блоки
![Tosot Natal 2021 T24H-SnN/I/T24H-SnN/O [16/34] Наружные блоки](/views2/1845939/page16/bg10.png)
— 16 —

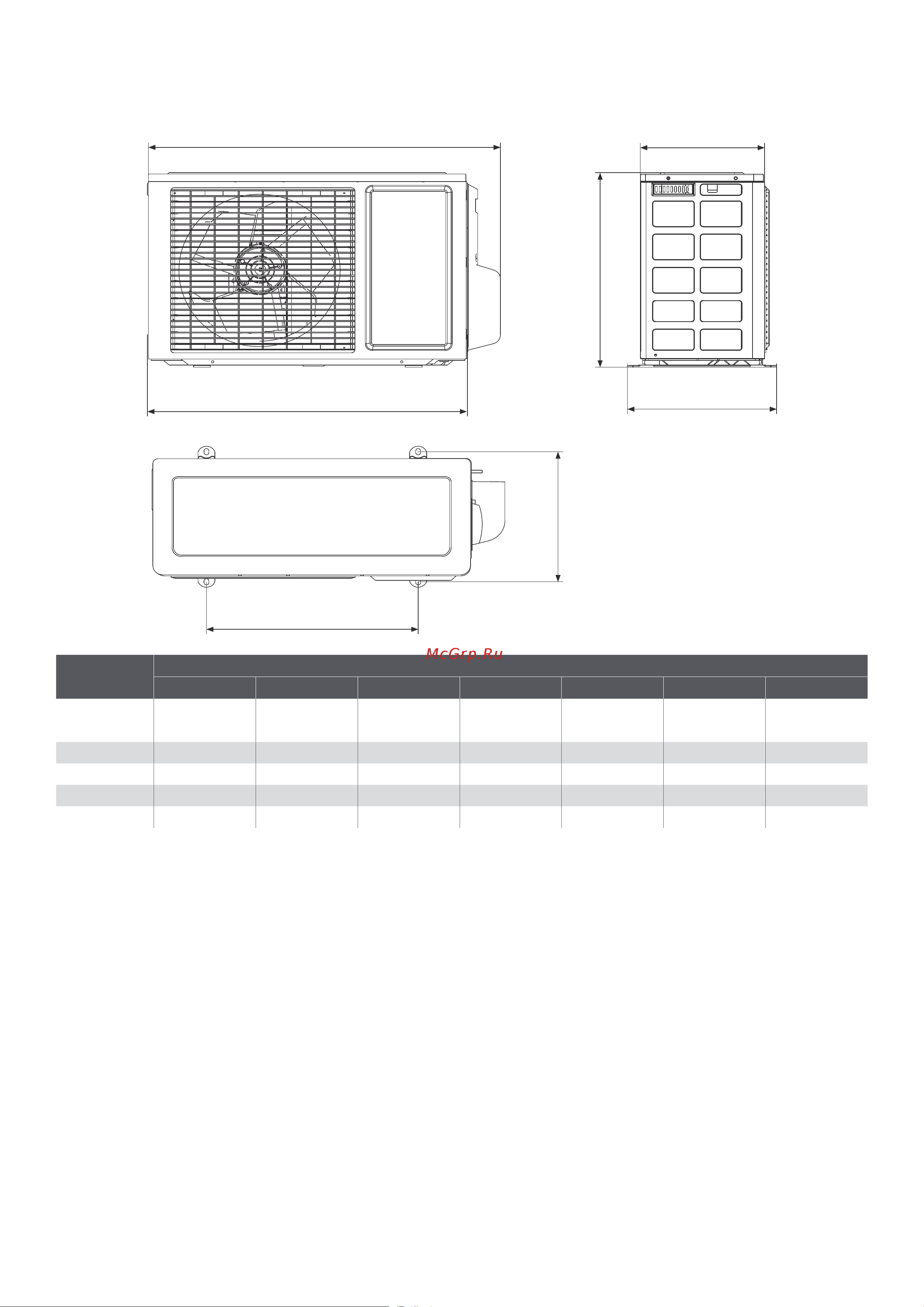

Наружные блоки
T07H-SnN/O, T09H-SnN/O, T12H-SnN/O, T18H-SnN/O, T24H-SnN/O, T28H-SnN/O
B
D1
H
W1
D
A
W
Модель
Размеры, мм
WW1H D D1 A B
T07H-SnN/O
720 660 428 310 255 440 286
T09H-SnN/O
T12H-SnN/O 782 712 540 320 257 510 286
T18H-SnN/O 848 763 540 320 256 540 286
T24H-SnN/O 912 841 646 373 309 582 349
T28H-SnN/O 955 897 700 396 340 560 364
