48

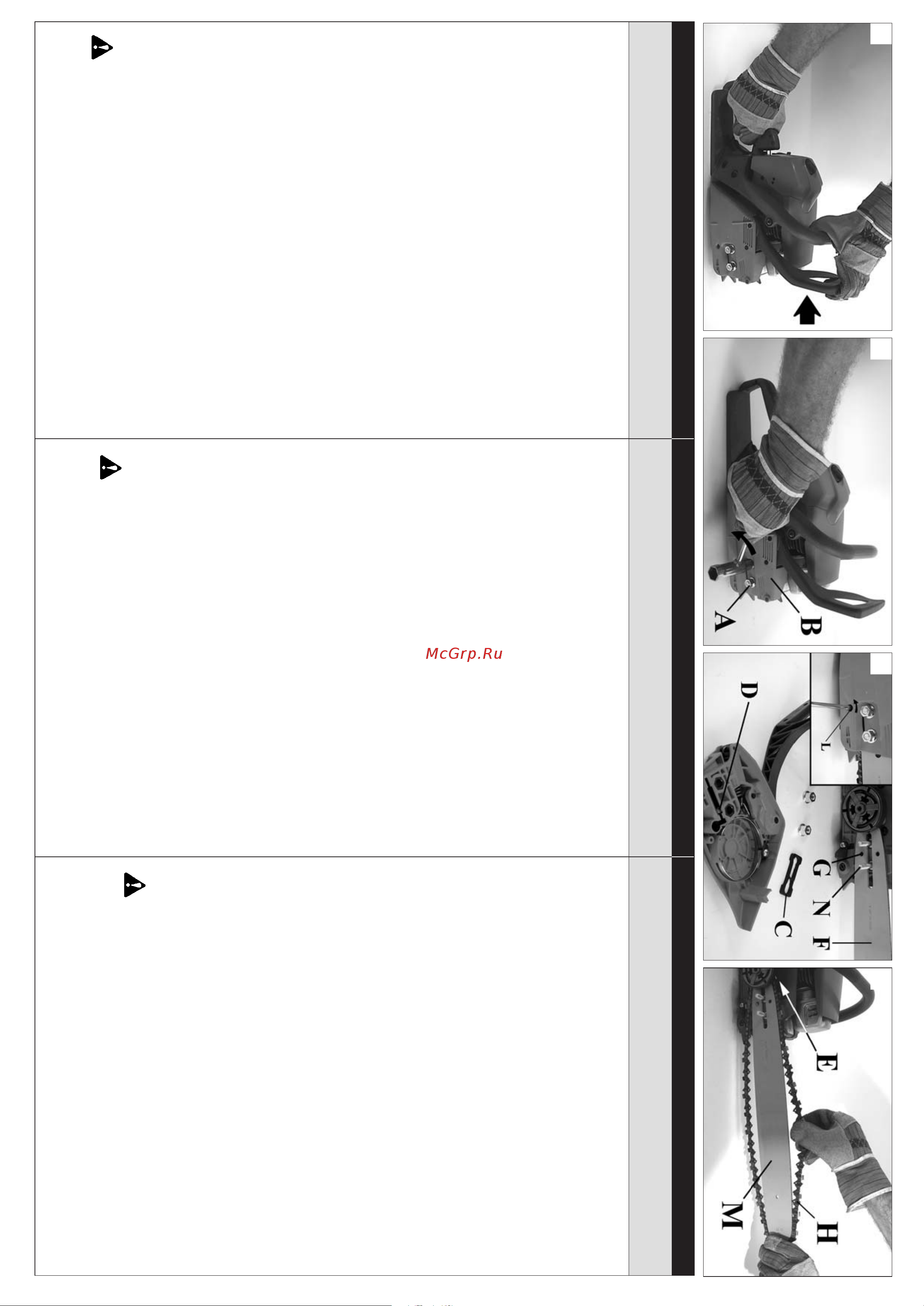

- Puxe a proteção (Fig.1) no sentido da pega anterior para
verificar que o freio da corrente não esteja inserido.
- Tire as porcas (A) e desmonte o carter cobre-corrente (B,
Fig.2).
- Elimine a espessura de plástico inserida sobre os prisio-
neiros da barra (C, Fig.3).
- Leve a lingueta tensor de corrente (D, Fig. 3) até o limite
de curso, desparafusando totalmente o parafuso tensor
de corrente (L).
- Introduza a barra (F, Fig. 3) sobre os prisioneiros (N).
- Monte a corrente (H, Fig. 4) dentro do pinhão (E) e da
guia da barra (M). Faça atenção com o sentido de ro-
tação da corrente (Fig.6).
- Apoie o cárter cobre-corrente, introduzindo-o no próprio
alojamento e, mantendo-o pressionado contra a barra,
enrosque o parafuso tensor de corrente (L, Fig. 5), até
que o pinhão (D, Fig. 3) entre no furo (G) da barra.
- Monte o carter cobre-corrente e as relativas porcas sem
apertá-las.
- Esticar a corrente por meio do parafuso tensor de corren-
te (L, Fig.5).
- Apertar definitivamente as porcas de fixação do carter
cobre-corrente mantendo elevada a ponta da barra (Fig.
7). A corrente deve ser regulada de modo que fique bem
esticada e possa escorrer facilmente com a força da mão
(Fig.8).
- A corrente está regulada na justa tensão quando for pos-
sível elevar alguns milímetros puxando-a para cima
(Fig.8).
ATENÇÃO - Controle várias vezes a
tensão da corrente durante o uso diário da moto-
serra. Utilize sempre luvas de proteção.
− Τραβηξτε την προστασια (Εικ.1) προς το εµπροσθιο
χερουλι, για να σιγουρευτειτε οτι δεν λειτουργει το
φρενο της αλυσιδας.
− Βγαλτε τα παξιµαδια (Α) και αποσυναρµολογηστε το
καρτερ (προστατευτικο) της αλυσιδας (Β, Εικ.2).
− Αφαιρεστε το πλαστικο παχος που ειναι τοποθετηµενο
στις βιδες της µπαρας (C, Εικ. 3).
− ªÂÙ·ÎÈÓ‹ÛÙ ÙËÓ Î·ÛÙ¿ÓÈ· Ù¿Ó˘Û˘ ·Ï˘Û›‰·˜ (D, ∂ÈÎ.3)
ˆ˜ ÙÔ Ù¤ÚÌ· Ù˘ ‰È·‰ÚÔÌ‹˜, Í‚ȉÒÓÔÓÙ·˜ ÙÂÏ›ˆ˜ ÙË
‚›‰· Ù¿Ó˘Û˘ ·Ï˘Û›‰·˜ (L).
− Βαλτε την λαµα (F, Εικ. 3) στις βιδες ετσι ωστε (N).
− Μονταρετε την αλυσιδα (Η, Εικ. 4) µεσα στο κυλινδρο
της λαµας (Μ). Προσεξτε την φορα περιστροφης της
αλυσιδας (Εικ. 6).
− ∞ÎÔ˘Ì‹ÛÙ ÙÔ ÚÔÛٷ٢ÙÈÎfi Î¿Ï˘ÌÌ· ·Ï˘Û›‰·˜,
ÙÔÔıÂÙÒÓÙ·˜ ÙÔ ÛÙËÓ ÂȉÈ΋ ˘Ô‰Ô¯‹ ηÈ, Ȥ˙ÔÓÙ·˜
¿Óˆ ÛÙËÓ Ì¿Ú·, ‚ȉÒÛÙ ÙË ‚›‰· Ù¿Ó˘Û˘ ·Ï˘Û›‰·˜
(L, ∂ÈÎ.5), ¤ˆ˜ fiÙÔ˘ Ë Î·ÛÙ¿ÓÈ· (D, ∂ÈÎ.3) ÂÈÛ¤ÏıÂÈ ÛÙËÓ
˘Ô‰Ô¯‹ (G) Ù˘ Ì¿Ú·˜.
− Μονταρετε το καρτερ (προστατευτικο) της αλυσιδας και
τα σχετικα παξιµαδια και σφιξτε τα.
− Τεντωστε την αλυσιδα µεσω της βιδας τασης της
αλυσιδας (L, Εικ.5).
− Σφιξτε τα παξιµαδια σταθεροποιησης του καρτερ
(προστατευτικο) της αλυσιδας, κρατωντας σηκωµενη
την ακρη της λαµας (Εικ.7). Η αλυσιδα θα πρεπει να
ρυθµιστει, ετσι ωστε να ειναι καλα τεντωµενη και να
µπορει να ολισθαινει µε την δυναµη του χεριου (Εικ.8).
− Η αλυσιδα ειναι ρυθµισµενη στην σωστη ταση, εαν
ανασηκωνεται λιγα χιλιοστα οταν την τραβατε πος τα
πανω (Εικ.8).
ΠΡΟΣΟΧΗ− Ελεγχετε συχνα την ταση της αλυσιδας,
κατα την καθηµερινη λειτουργια του αλυσοπριονου.
Χρησιµοποιητε παντα προστατευτικα γαντια.
- Freni ön safa do¤ru çekerek zincir freninin devrede olup
olmad›¤›n› kontrol edin (fiekil 1).
- Testere somunlar›n› (A) ve zincir kapa¤›n› (B) ç›kar›n
(fiekil 2).
- Testere civatalar›ndan (C) plastik pulu ç›kar›p at›n (fiekil
3).
- Zincir gergisi kilit mandalını sonuna kadar getirmek için
(D, fiek.3) vida zincir (L) gergisini tamamen sökme.
- Testereyi (F, fiekil 3) civatalara tak›n (N).
- Zinciri (H) (fiekil 4) zincir diflli çark›n›n (E) h›zland›rma
halkas›na ve sonra da testerenin yivlerine (M) geçirin.
Zincirin do¤ru yönde dönüp dönmedi¤ini kontrol edin
(fiekil 6).
- Karter zincir muhafazasını desteklemek için, yerine
uygun olarak yerlefltirip çubu¤a karflı basılı tutun, kilit
mandalı (D, fiek.3) çubu¤un deli¤ine (G) girecek flekilde
zincir gergisi vidasını tekrar sıkılafltırın (L, fiek.5).
- Zincir kapa¤›n› tak›n. Somunlar› tak›n ama s›k›flt›rmay›n.
- Zincir gerdirme vidas›yla (L) zincir gerginli¤ini ayarlay›n
(fiekil 5).
- Testerenin ucunu kald›rarak zincir kapa¤›n›n somunlar›n›
s›k›n (fiekil 7). Zincir gergin olmal› ama elle rahatça
çevrilebilmelidir (fiekil 8).
- Zincir birkaç milimetre kadar çekilebildi¤inde zincir
gerginli¤i do¤ru demektir (fiekil 8).
D‹KKAT: Zincir gerginli¤ini s›k s›k kontrol edin.
Daima eldiven giyin.
Português
Ελληνικα
Türkçe
MONTAGEM DA BARRA E CORRENTE 141SP
TESTEREN‹N VE Z‹NC‹R‹N TAKILMASI 141SP
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΛΑΜΑΣ ΚΑΙ ΑΛΥΣΙ∆ΑΣ 141SP
1
2 3 4
impaginato 137-141 1-03-2007 9:52 Pagina 48
