- 5 -

НОВАТЕК-ЭЛЕКТРО ТР-100

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Подготовка ТР-100 к использованию

2.1.1 Меры безопасности

Все подключения должны выполняться при обесточенном ТР-100.

При проведении испытаний изоляции трансформаторов на пробой необходимо отключать

все датчики температуры от температурного реле ТР-100.

2.1.2 Подключить ТР-100 согласно рисунку 2.

Корпус ТР-100 имеет класс изоляции II, не требующий подключения заземления.

Клеммы 3, 4, 5 и 6 предназначены для подключения заземления в случае, когда показания изделия

некорректны из-за влияния помех на измерительные линии или внутренние элементы ТР-100, и

подключением заземления удается снизить их влияние.

ВНИМАНИЕ! Все кабели, передающие сигналы измерения от датчиков температуры, в

обязательном порядке должны соответствовать следующим требованиям:

 изготовлены из экранированного кабеля типа витая пара (тройка) сечением не менее 0,5 мм²;

 экраны кабелей датчиков должны быть подключены к заземлению;

 прочно присоединены к клеммам изделия;

 маршрут соединения кабелей должен быть отделен от кабелей высокого напряжения и от

кабелей, питающих индуктивную нагрузку;

 все кабели должны быть одинаковой длины.

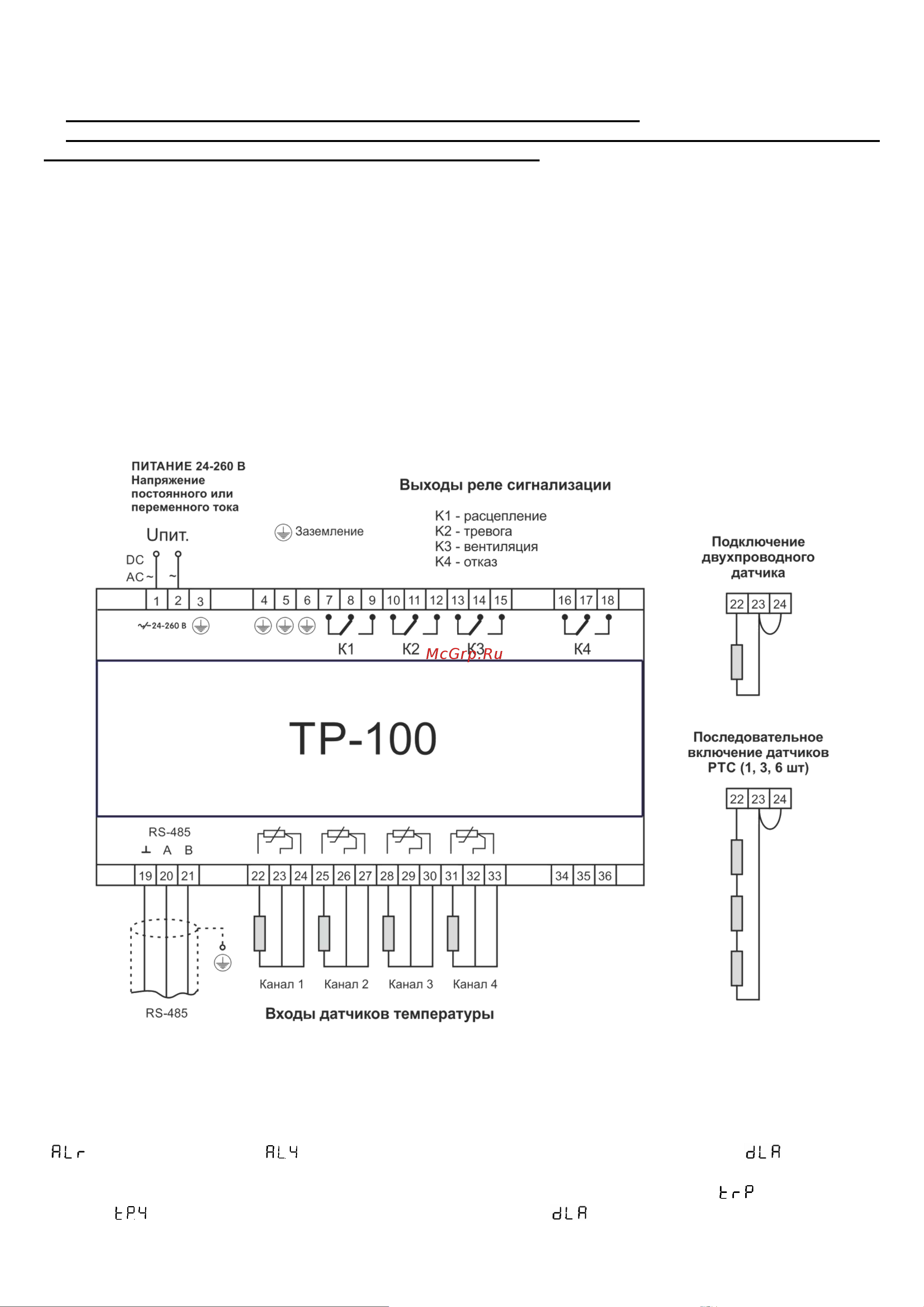

Рисунок 2 – Электрические соединения ТР-100

2.1.3 Включить питание и установить, при необходимости, режимы работы согласно таблице 3.

2.2 Использование ТР-100

Когда температура одного из датчиков превысит температуру установленного порога тревоги

(

для каналов 1, 2, 3 и для канала 4 см. табл. 3), через установленное время включается

реле тревоги с соответствующей индикацией.

То же самое происходит при превышении температурного порога расцепления ( для каналов 1,

2, 3 и для канала 4), через установленное время включается реле расцепления с

соответствующей индикацией.
